8 : Analogue offset
Détermine le point de départ de la sortie. La plage de sortie complète peut être considérée comme des valeurs comprises entre 0 et
100 %. Le décalage déplace cette plage. Un décalage de 50 % centre la plage de sortie sur le point de consigne. En cas de
décalage de 0 et 100 %, la plage de sortie complète est supérieure ou inférieure du point de consigne. Voir le tableau ci-dessous
pour savoir comment la sortie se comporte en fonction de l'entrée et des différents décalages.

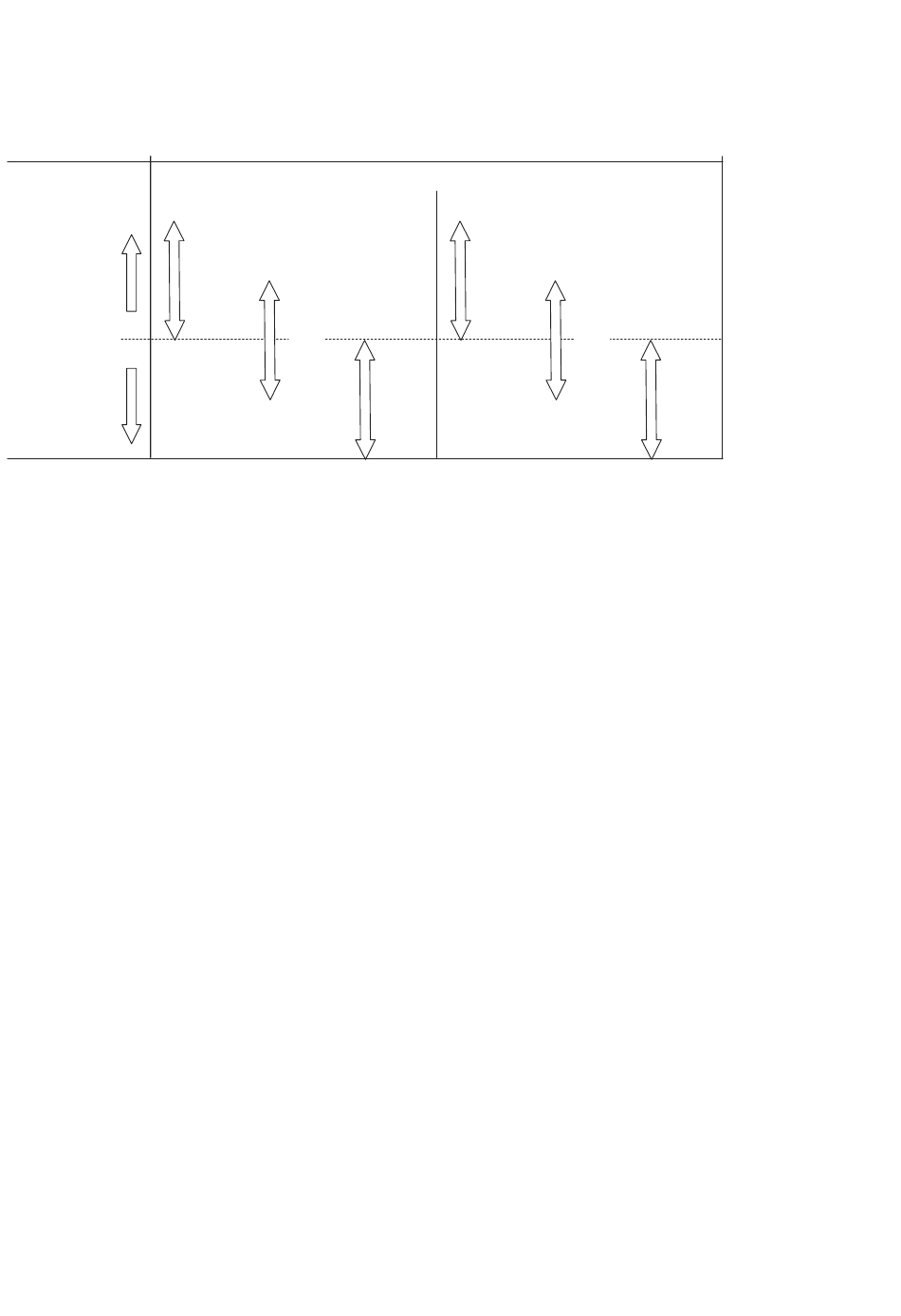

Analogue offset 0 %
Input
Above set point
Set point
Below set point
Un décalage de 100 % est généralement utilisé avec la sortie inversée, comme dans l'exemple de refroidissement précédent. Pour
un exemple d'une autre utilisation, voir la section « Exemple de sortie inversée avec un décalage de 0 % ».
9 : M-Logic min event set point
Détermine la sortie de la fonction M-Logic « PID1 force min. Outp. ».
10 : M-Logic max event set point
Détermine la sortie de la fonction M-Logic « PID1 force max. Outp. ».
11: Relay Db
Réglage de la bande morte pour le contrôle par relais.
12 : Relay Kp
Valeur du gain proportionnel pour le contrôle par relais.
13 : Relay Td
Sortie dérivée pour le contrôle par relais.
14 : Relay min on-time
Temps de commutation minimum pour le contrôle par relais. Régler cette valeur sur la durée minimum requise pour activer
l'actionneur contrôlé.
15 : Relay period time
Durée totale de la période d'activation du relais. Lorsque la sortie de régulation dépasse cette durée, la sortie du relais est
constamment activée.
17 : Relay increase
Choisir la borne pour le relais utilisé pour une activation positive.
18 : Relay decrease
Choisir la borne pour le relais utilisé pour une activation négative.
7.4 Compensation de gain Kp
7.4.1 Introduction
Ce document décrit la fonctionnalité liée à la « compensation de gain Kp » pour vous permettre d'utiliser les paramètres de la
fonction et vous aider à la configurer. Cette fonction est conçue pour être utilisée lorsque l'AGC contrôle le système d'eau de
refroidissement pour le générateur.
