Stop set point
7030 Stop
generator
Delay
NOTE Les paramètres 7020 et 7030 servent à définir les points de consigne de démarrage et d'arrêt d'une application sans
gestion de l'énergie (option G5). Si la gestion de l'énergie est utilisée, des paramètres de gestion de l'énergie en fonction
de la charge sont utilisés. Pour plus d'informations sur le démarrage et l'arrêt en fonction de la charge, voir Option G5.
NOTE Pour une description générale des modes de fonctionnement disponibles, voir les
2.4.10 Couplage fugitif
Description du mode Auto - Synchronisation en retour ON
L'objectif du mode couplage fugitif est de transférer la charge importée du réseau au générateur pour fonctionnement avec
alimentation uniquement à partir du générateur.
Lorsque la commande de démarrage est donnée, le générateur démarre et synchronise son disjoncteur avec le jeu de barres,
lequel est alimenté par le réseau. Quand le disjoncteur du générateur est fermé, la charge importée diminue (la puissance est
transférée au générateur) jusqu'à ce qu'elle atteigne le point d'ouverture du disjoncteur. C'est à ce moment que le disjoncteur du
réseau s'ouvre.
Lorsque la commande d'arrêt est donnée, le disjoncteur du réseau est synchronisé avec le jeu de barres et après sa fermeture le
générateur est délesté, refroidi et arrêté.
Un transducteur de 4-20 mA est utilisé pour indiquer la puissance importée du réseau, voir la description « Transducteur réseau »
plus avant dans ce document.

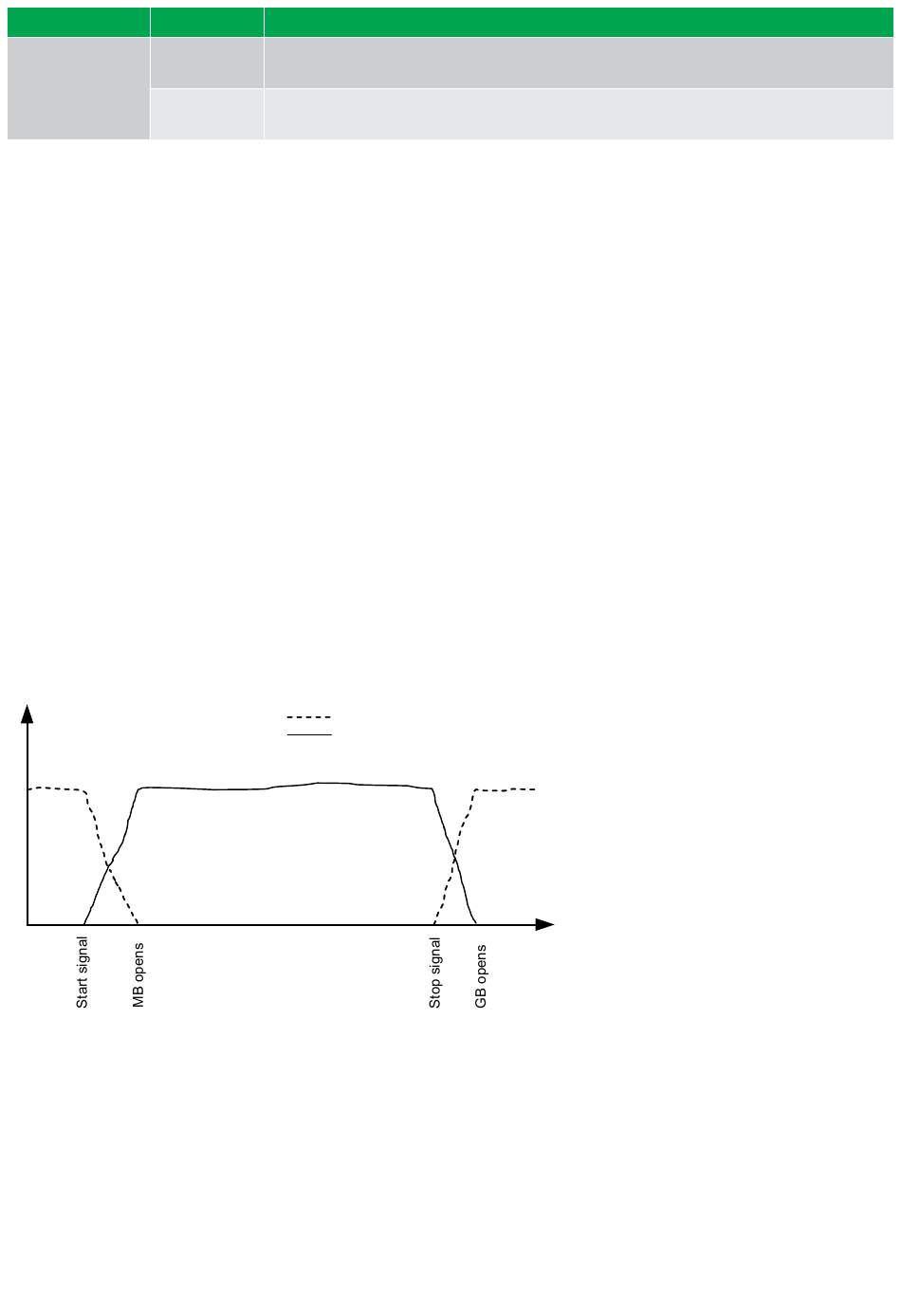

Diagramme couplage fugitif - exemple
kW
NOTE Le mode couplage fugitif peut se combiner à la fonction "overlap" (chevauchement). Dans ce cas, la période de fermeture
simultanée du disjoncteur du générateur et du disjoncteur de réseau ne dépassera jamais le temps fixé pour le
chevauchement.
NOTE Si la charge importée est supérieure à la puissance nominale du générateur, une alarme s'affiche et la séquence de
couplage fugitif est suspendue.
Description du mode Auto - Synchronisation en retour OFF
Quand la commande de démarrage est donnée, le générateur démarre. Lorsque la fréquence et la tension sont correctes, le
disjoncteur du réseau s'ouvre et celui du générateur se ferme. Le générateur alimente la charge jusqu'à ce que la commande d'arrêt
soit donnée. Alors le disjoncteur du générateur s'ouvre et celui du réseau se ferme. Le générateur refroidit et s'arrête.
DESIGNER'S HANDBOOK 4189341275B FR
Description
Le point de consigne de l'arrêt est en pourcentage des réglages jour et nuit effectués dans
le menu 7000 Mains power.
Le générateur s'arrête après dépassement du point de consigne de l'arrêt et expiration de
cette temporisation.
Mains power
Generator power
modes de fonctionnement.
t
Page 24 de 202
