Mode Semi-auto
Quand le disjoncteur du générateur est fermé et celui du réseau ouvert, le contrôleur utilise la fréquence nominale comme point de
consigne pour le régulateur de vitesse. Si le contrôle de l'AVR est utilisé, c'est la tension nominale qui sera prise comme point de
consigne.
Quand le générateur est mis en parallèle avec le réseau, il est contrôlé par rapport au point de consigne d'exportation de puissance
au réseau. Si le contrôle de l'AVR est utilisé, le point de consigne correspondra soit au facteur de puissance choisi, soit à la
puissance réactive (7050 Fixed power set).
NOTE
Pour une description générale des modes de fonctionnement disponibles, voir les
2.4.12 Transducteur de puissance réseau
Dans les applications utilisant l'exportation de puissance/le couplage fugitif (exportation de puissance au réseau, écrêtage, couplage
fugitif), il est nécessaire de connaître le flux de puissance vers le côté primaire du disjoncteur de réseau. Quand un contrôleur est
utilisé pour l'application, ou si un signal de transducteur est choisi dans un système de gestion de l'énergie, il est possible d'utiliser
l'entrée multiple 102 ou CIO 308 1.14.

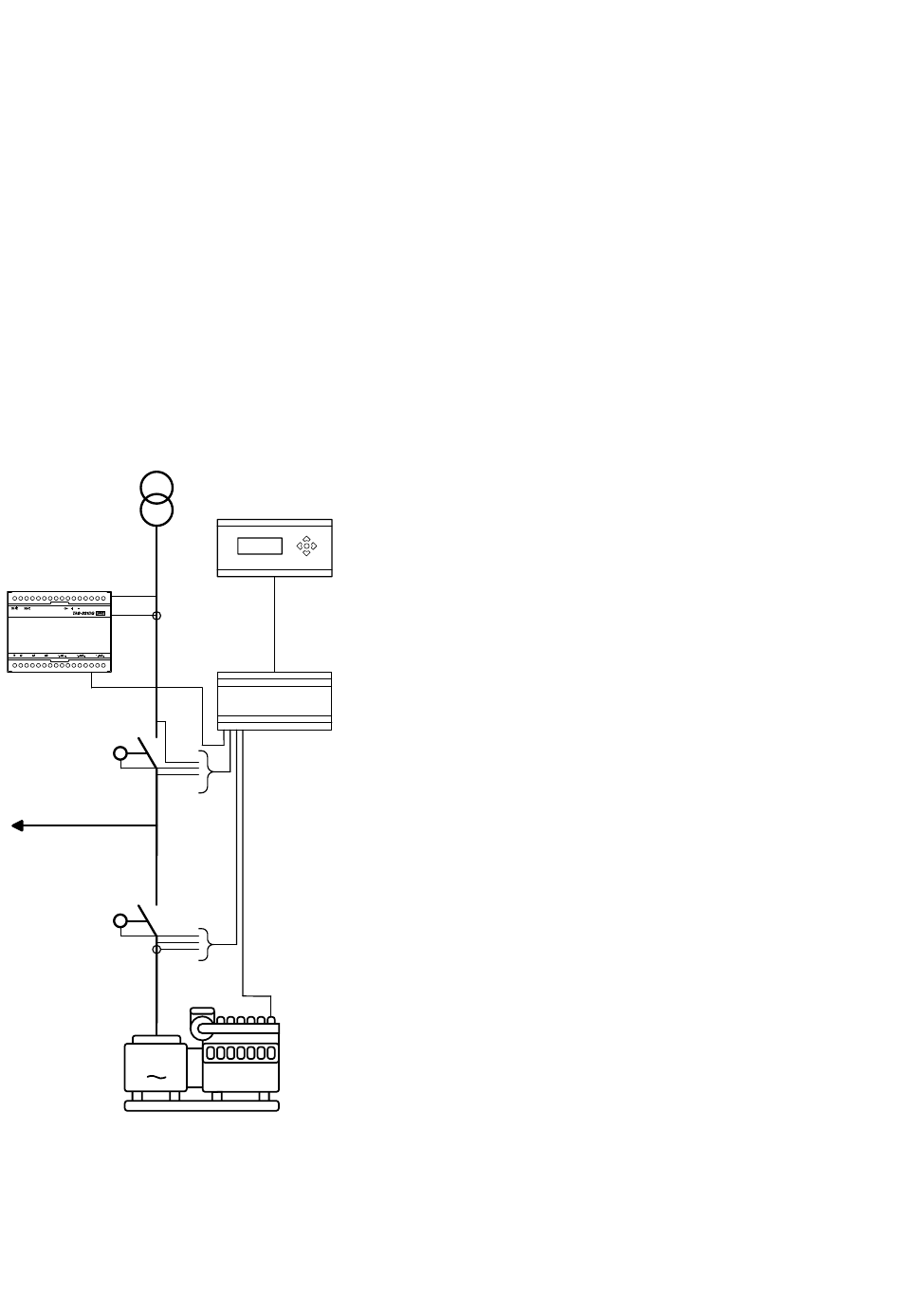

Un schéma unifilaire est présenté ci-dessous avec un transducteur TAS-331 DG utilisé pour mesurer la tension avant le disjoncteur
réseau, ce qui permet de calculer la puissance avec une sortie de 4-20 mA.
Mains
Transducer
(TAS-331DG)
Mains
breaker
(MB)
Consumers
Generator
breaker
(GB)
G
Diesel generator set

Configuration

Comme mentionné précédemment, il faut utiliser l'entrée multiple 102 ou CIO 308 1.14.
DESIGNER'S HANDBOOK 4189341275B FR
Display
AGC Genset
modes de
fonctionnement.
Page 26 de 202
