Retour d'information moteur tournant

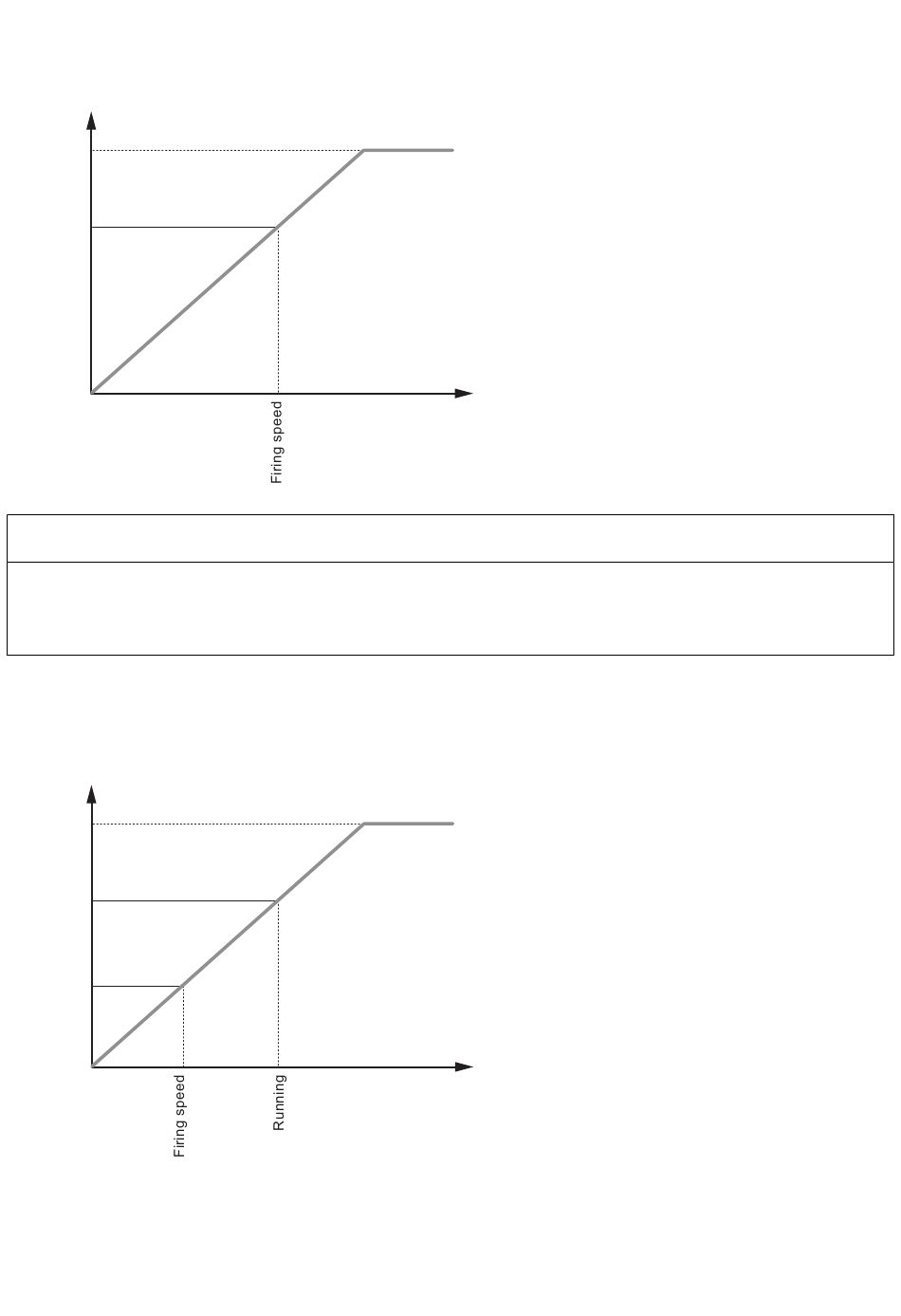

Le schéma ci-dessous montre que le retour d'information moteur tournant est détecté à la vitesse d'allumage. Le réglage usine est
de 1000 tours/minute (6170 Running detect.).
RPM
RPM
NOM
Running
feedback
menu 6173
Endommagement du moteur du démarreur
Noter que le réglage usine de 1000 tours/minute est à une vitesse plus élevée que celle de la plupart des démarreurs. Il faut
abaisser cette valeur pour éviter d'endommager le démarreur.
Entrée d'arrêt du démarreur
Le schéma ci-dessous montre que le point de consigne d'arrêt du démarreur est détecté à la vitesse d'allumage. Le réglage usine
est de 400 tours/minute (6170 Running detect.).
RPM
RPM
NOM
Running
feedback
menu 6173
Remove
starter
menu 6174
NOTE Le nombre de dents sur le volant du démarreur doit être défini dans le menu 6170 quand l'entrée MPU est utilisée.
