GB closed

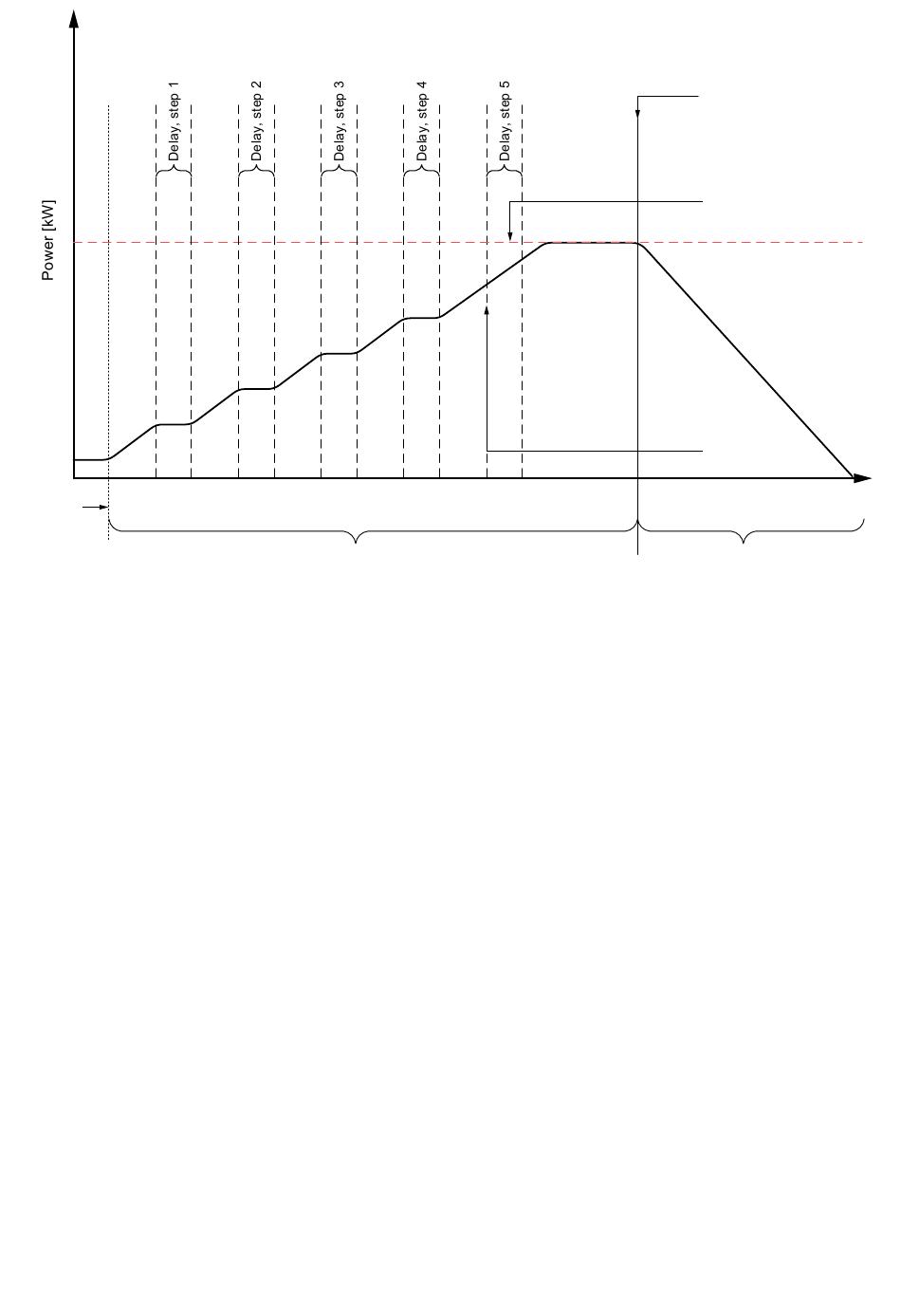

Rampe croissante par paliers
Lorsque le GB est fermé, le point de consigne de la puissance continue à augmenter par paliers, dont le nombre est déterminé dans
le menu 2615. Si le point de pause ("delay point") est fixé à 20% et le nombre de paliers à 3, le générateur monte à 20%, attend
pendant la temporisation prédéfinie, monte à 40%, attend, monte à 60%, attend et enfin monte jusqu'au point de consigne de
puissance.
Gel de la fonction de rampe
Une façon de définir les paliers de la rampe croissante est d'utiliser la commande de gel de la fonction de rampe ("freeze power
ramp") disponible dans M-Logic.
Gel de la fonction de rampe activé : La rampe de puissance peut s'arrêter à n'importe quel point et reste à ce point tant que la
fonction reste activée. Si la fonction est activée quand il y a rampe de puissance entre deux points de pause, la rampe est arrêtée
jusqu'à désactivation de la fonction.
1. La rampe de puissance peut s'arrêter à n'importe quel point et reste à ce point tant que la fonction reste activée.
2. Si la fonction est activée quand il y a rampe de puissance entre deux points de pause, la rampe est arrêtée jusqu'à désactivation
de la fonction.
3. Si la fonction est activée en cours de temporisation, la temporisation s'arrête et ne reprend que lorsque la fonction est à nouveau
désactivée.
NOTE La temporisation commence quand le GB est fermé.
Rampe croissante 1
Il s'agit de la rampe utilisée le plus souvent. La rampe 1 est ignorée seulement pendant le "Frequency dependent power droop"
(statisme en fréquence), ou si la rampe croissante 2 est activée par M-Logic.
Rampe croissante 2
Les paramètres 2616 et 2623 définissent la pente de la deuxième rampe de puissance. Il s'agit d'une rampe de puissance
secondaire utilisée pour le "frequency dependent power droop" (statisme en fréquence), mais qui peut aussi être activée à partir
d'un événement M-Logic. Le paramètre 2624 (« Automatic ramp selection ») détermine si la rampe 2 est activée par statisme ou par
DESIGNER'S HANDBOOK 4189341275B FR
Time [sec]
Ramp up,
read from load share line
Stop signal
Power set point
Power ramp
[%/s]
Ramp down
