3.4
Surintensité en fonction de la tension
La surintensité en fonction de la tension est une protection pour les générateurs ne disposant pas d'aimants permanents. Cette
protection intervient quand un court-circuit est présent et qu'il y a une chute de tension. Quand le court-circuit a lieu, la tension chute
et l'intensité augmente pendant un temps très court avant de baisser de niveau ensuite. Le niveau d'intensité pendant un court-
circuit peut tomber en-dessous de l'intensité nominale du générateur, ce qui ne déclenchera pas le disjoncteur, et donc pourrait
entraîner des dommages corporels ou endommager le matériel. En présence du court-circuit, la tension est basse. Cette protection
peut servir à déclencher un disjoncteur à une intensité plus basse, quand la tension est basse.
Les paramètres utilisés sont de 1101 à 1115 Les points de consigne pour les différents niveaux sont définis dans les paramètres
1101 à 1106 Les points de consigne comprennent six niveaux différents d'intensité et de tension. Toutes les valeurs sont en
pourcentage des valeurs nominales qui sont définies dans les paramètres 6000 à 6030. Les six niveaux de tension sont déjà définis,
il ne reste plus qu'à régler les niveaux d'intensité. Ces six points de consigne créent une courbe, ce qui peut être illustré par un
exemple :
Les six points de consigne ont les valeurs dans le tableau ci-dessous.
Paramètre
Niveau de tension
(Fixe / non paramétrable)
Niveau d'intensité
(Point de consigne/paramétrable)

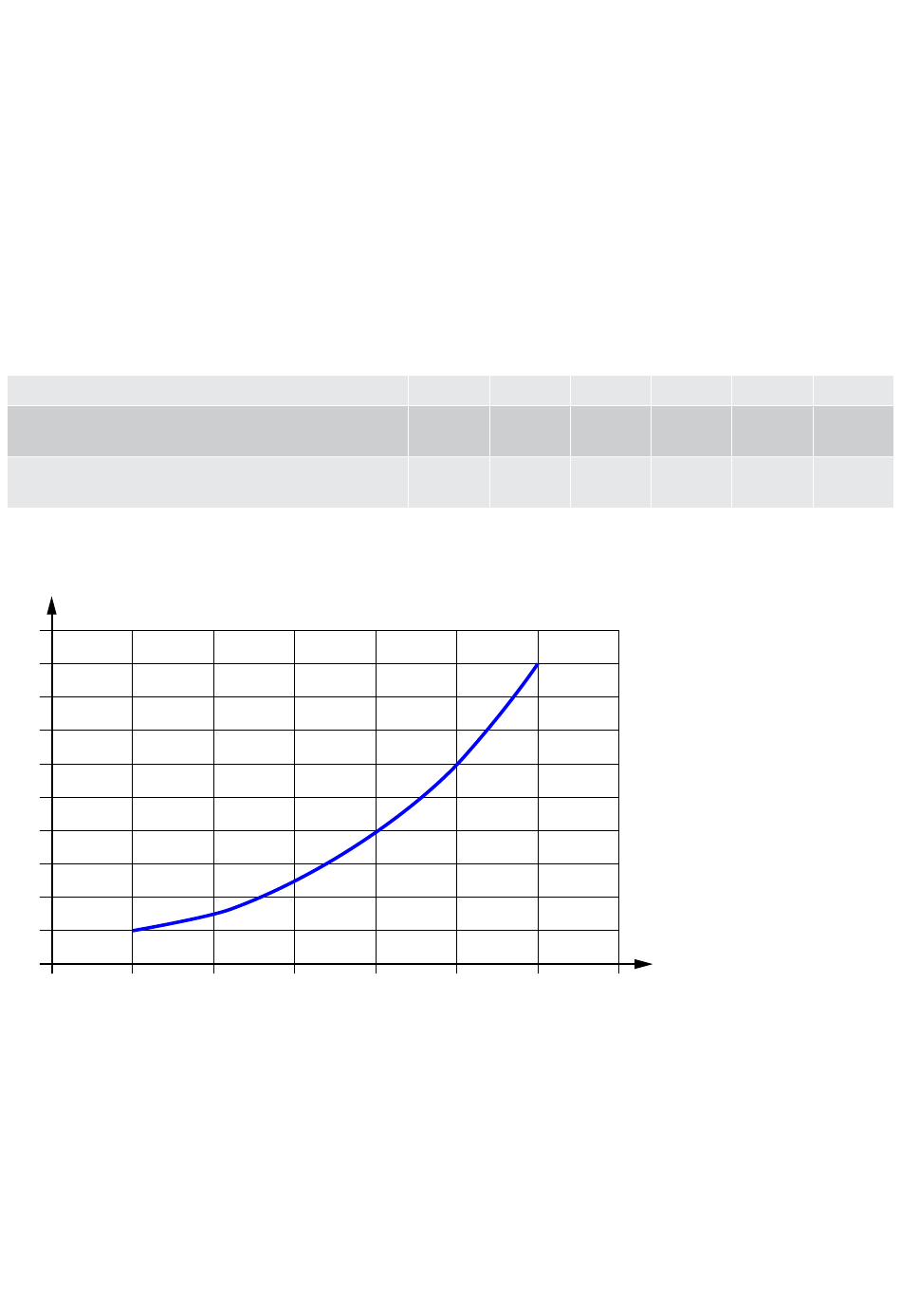

Les six valeurs peuvent être transférées sur une courbe, ce qui est plus lisible :
Current [%]
140
130
120
110
100
90
80
70
60
50
40
40
50
Quand les valeurs réelles représentent un point au-dessus de la courbe, le disjoncteur doit être déclenché. La courbe montre que le
disjoncteur du générateur est déclenché si deux conditions sont remplies : La tension du générateur est à moins de 50% de sa
valeur nominale, tandis que l'intensité est à plus de 50% de sa valeur nominale.
La temporisation, les sorties, l'activation et la classe d'action/de défaut sont définis dans les paramètres 1111 à 1115. La
temporisation en 1111 détermine pendant combien de temps les limites peuvent être dépassées avant de déclencher une action. La
classe d'action/de défaut est déterminée en paramètre 1115 et on peut choisir entre avertissement et arrêt immédiat. Par défaut, le
disjoncteur est déclenché. Les sorties peuvent servir à activer un relais. Ceci permet d'envoyer un signal à du matériel externe à
propos de cette alarme. Il est possible de configurer deux sorties relais pour l'alarme. La fonction de protection est activée par
défaut, mais peut être désactivée en 1114.
DESIGNER'S HANDBOOK 4189341275B FR
60
70
80
1101
1102
1103
50
60
70
50
55
65
90
100
1104
1105
80
90
80
100
Voltage [%]
110
1106
100
130
Page 72 de 202
