Deif AGC-4 Mk II Manuel Technique De Référence page 115

Générateur Puissance nominale
Générateur 1 1000 kW
Générateur 2 100 kW
Chaque générateur fournit 50% de sa puissance nominale.

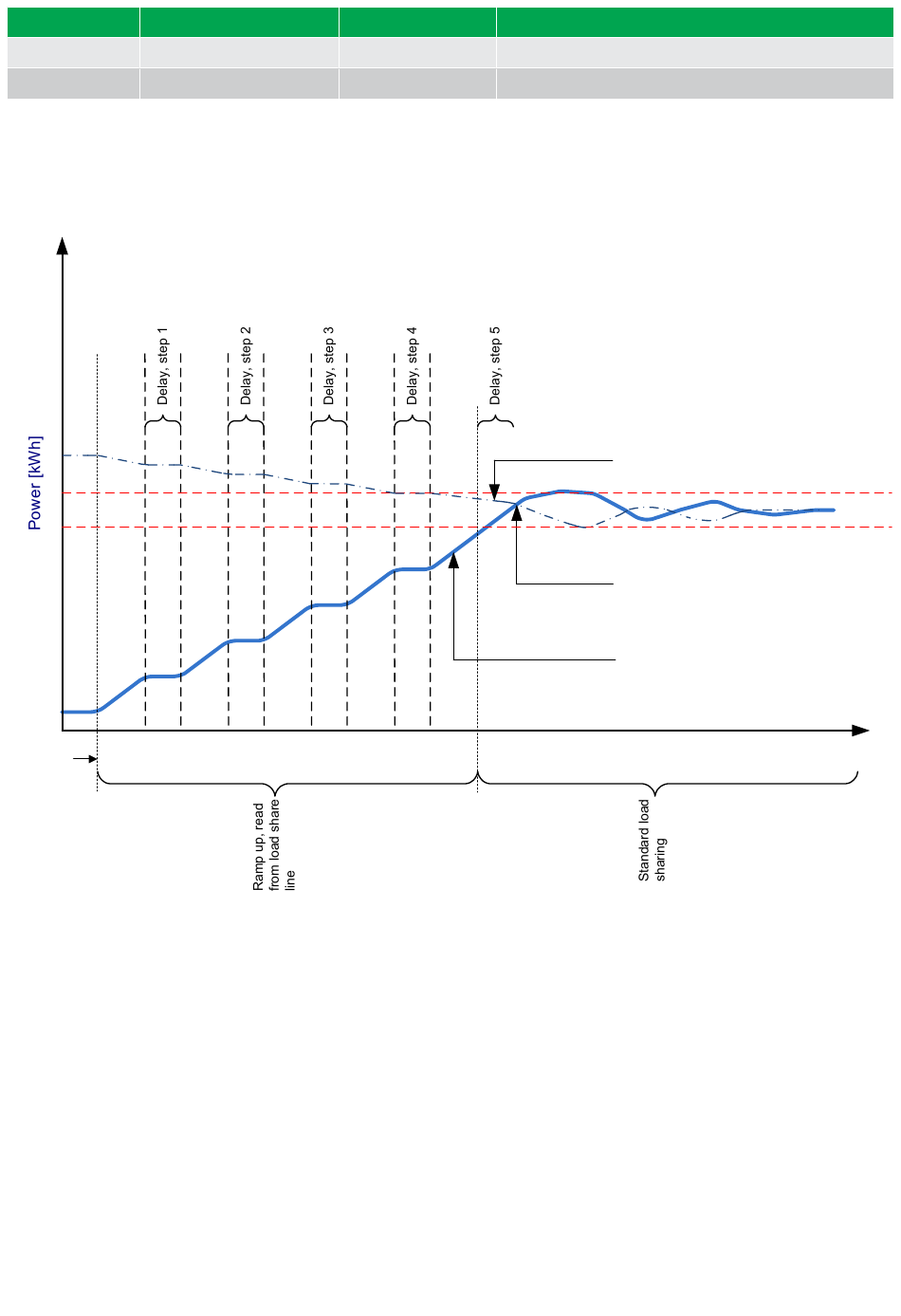

6.4.3 Fonctionnement îloté, montée en puissance par paliers
GB closed
Le contrôleur de générateur inclut une fonction de rampe croissante pour la charge. En cas d'activation, celle-ci contrôle également
la rampe croissante pour la répartition de charge analogique.
Lorsque le menu 2614 est activé, le point de consigne de la puissance continue à augmenter par paliers, définis dans le menu 2615,
pour se rapprocher du point de consigne de la répartition de charge. Le délai entre deux paliers est fixé dans le menu 2613. La
rampe croissante se poursuit jusqu'à ce que le point de consigne de la répartition de charge soit atteint. Le régulateur passe alors
en mode de répartition de charge standard.
Si le point de pause est réglé sur 20 % et que le nombre de paliers est fixé à 3, le générateur monte à 20 %, attend pendant la
temporisation prédéfinie, monte à 40 %, attend, monte à 60 %, attend et enfin monte jusqu'au point de consigne du système. Si le
point de consigne est 50 %, la rampe s'arrête à 50 %.
6.4.4 Gel de la fonction de rampe
Vous pouvez utiliser une commande dans M-Logic (Output, Command, Freeze ramp) pour geler la rampe.
DESIGNER'S HANDBOOK 4189341275B FR
Charge actuelle
500 kW
50 kW
Time [sec]
Tension sur ligne de répartition de charge
2,0 V DC
2,0 V DC
Analogue load share set point
One step before the
load share setpoint is
reached the ramp up
function is switched off
Power ramp [%/s]
