6.20 Contrôle des points de consigne externes par RRCR
Le réseau peut utiliser un RRCR (Radio Ripple Control Receiver) pour la gestion de l'énergie. L'AGC peut utiliser les signaux RRCR
pour la régulation de puissance et la régulation de puissance réactive.
Quatre entrées binaires (provenant d'un RRCR externe) peuvent être utilisées pour configurer 16 combinaisons de signaux.
Chacune des 16 combinaisons de signaux peut être utilisée pour un point de consigne pour la puissance et un point de consigne
pour la puissance réactive ou le cos phi.
Il est également possible de définir des points de consigne combinés (par exemple, puissance et puissance réactive) utilisant les
mêmes entrées.
Pour le retour d'information vers le RRCR, quatre sorties relais peuvent être utilisées afin de configurer 16 combinaisons de
signaux. Ce retour d'information peut uniquement servir à représenter le point de consigne Puissance.
NOTE Au lieu du RRCR, le contrôleur peut utiliser des entrées Modbus ou analogiques pour la gestion de la charge.

6.20.1 Configuration RRCR

Utiliser l'utilitaire pour configurer la réponse du contrôleur aux signaux RRCR.
Configuration des entrées dans M-Logic
Utiliser M-Logic pour définir les quatre entrées binaires. Les quatre entrées doivent toutes être définies pour que le RRCR
fonctionne. Sélectionner les entrées sous Output, Power Limit Inputs, Power Limit Input [01 à 04].

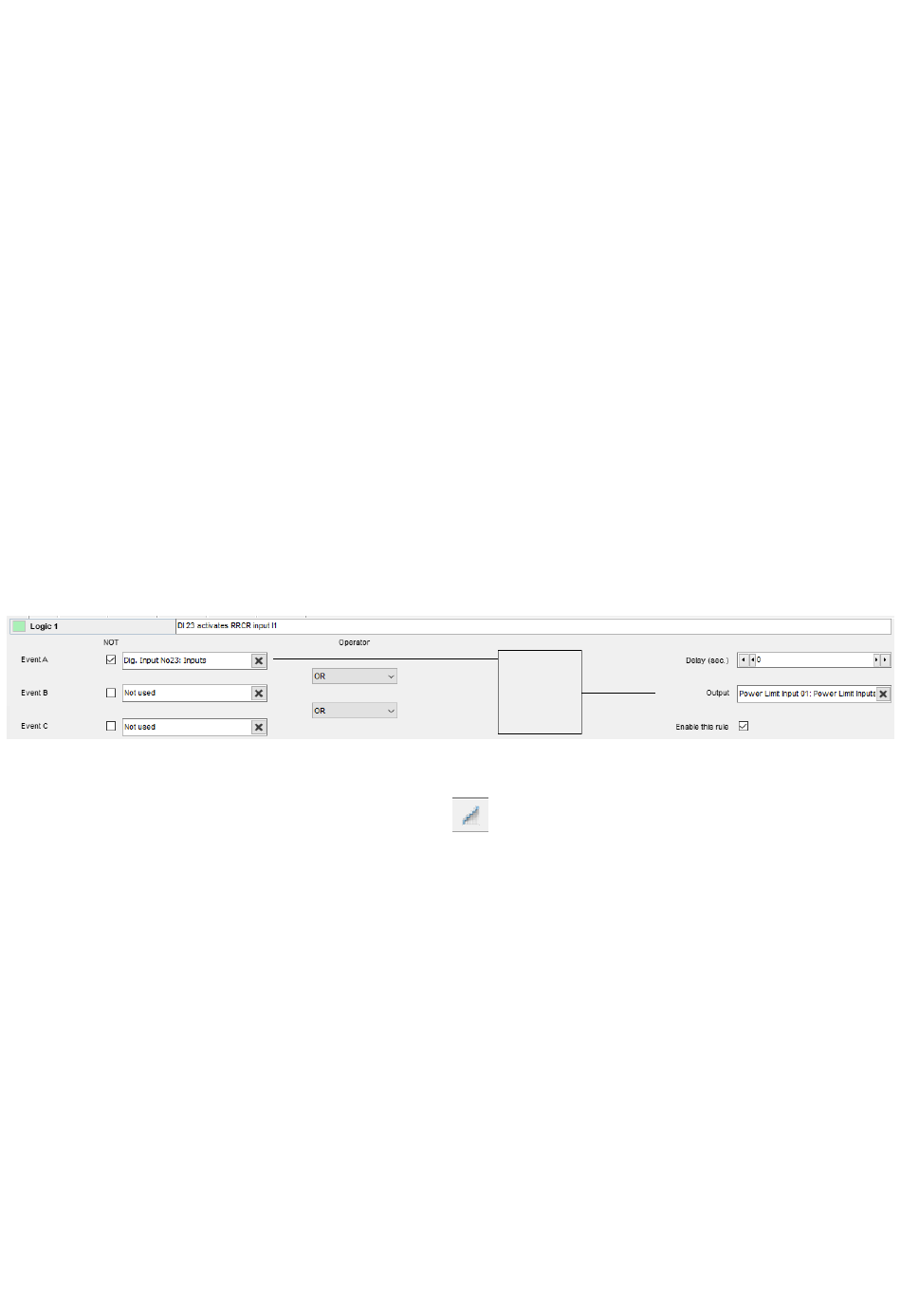

Schéma 6.2 Exemple d'entrée RRCR : DI 23 active l'entrée RRCR I1
Configuration des entrées RRCR pour les entrées de points de consigne de puissance
Sélectionner l'icône RRCR dans la barre des tâches de l'utilitaire : . La fenêtre RRCR s'ouvre.
