Functiecontrole Van De Servo´s - Reely HOTLANDER NEXT GENERATION RTR Notice D'utilisation

4 v
OORBEREIDINGEN
4.5
F
UNCTIECONTROLE VAN DE SERVO´S
s
TuuRsERvO
De stuurservo is met kanaal 1 van de afstandsbediening (het stuurwiel) verbonden.

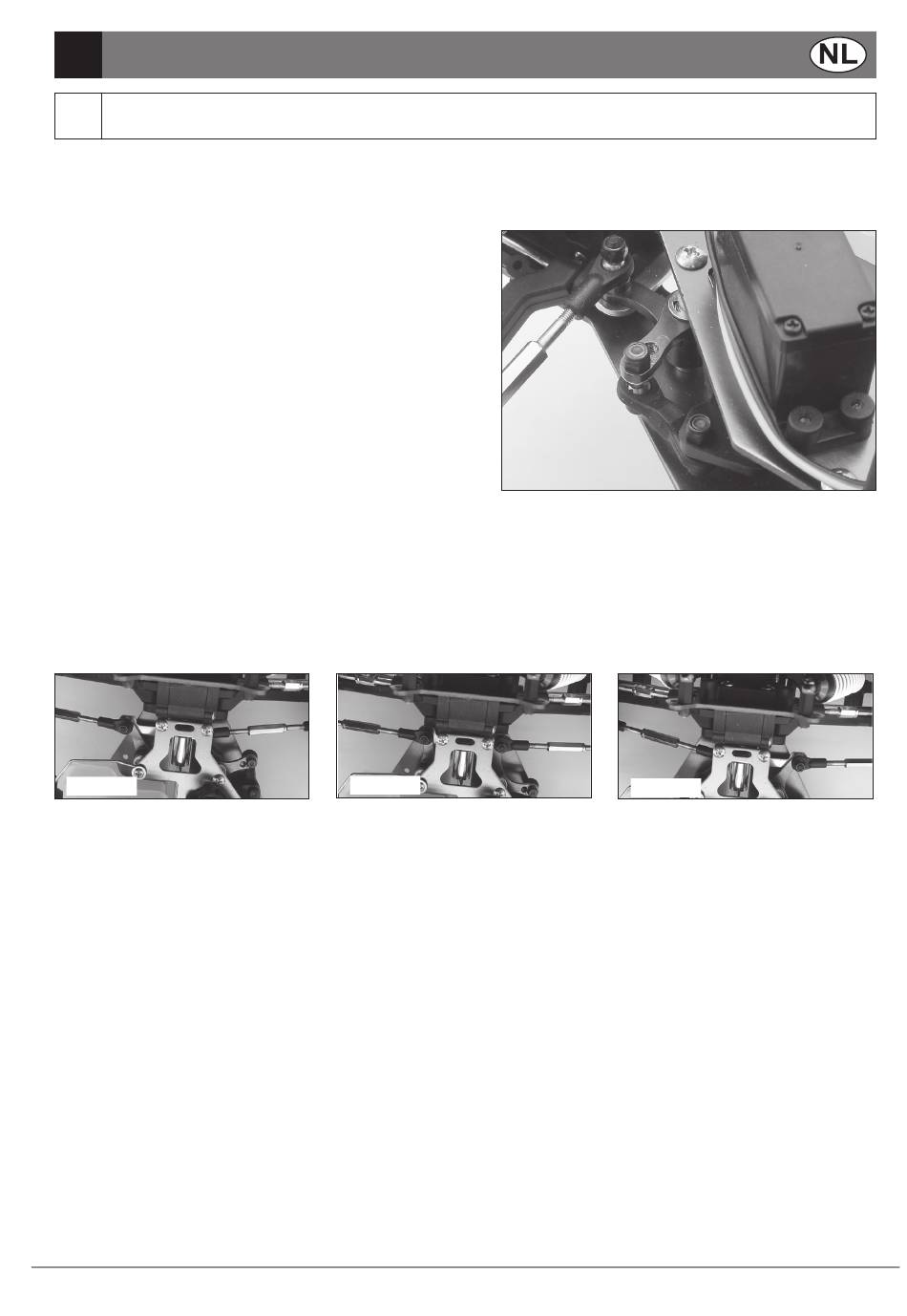

Opbouw van de besturing
De besturing van de „HOTLANDER NEXT GENERATION" is aangebracht als
fuseebesturing.
De spoorstangarmen zijn daarbij verbonden met een driedelige spoorstang.
De draaibeweging van de servostuurhevel (1) met geïntegreerde servosaver
werkt via de stuurstang () op één (3) van twee rechthoekig t.o.v. elkaar
geplaatste star met elkaar verbonden hevels die op hetzelfde vlak met de
stuurstang draaibaar gemonteerd zijn op een as tussen de RC-inbouwplaat en
de chassisplaat. De tweede arm van de hevel (4) stuurt het middelste deel van
de spoorstang (5) en zorgt zo voor de stuurinslag van de wielen.
De stuurinslag rechts en links wordt door de mechanische aanslag van de spoor-
stangarmen tegen de fuseedrager begrensd.
Functiecontrole van de stuurservo:
- Houd het modelvoertuig vooraan zo dat de wielen vrij in de lucht hangen.
Omwille van het goede contact van de banden en het gewicht van het voertuig zouden de wielen hun stuuruitslag niet spontaan en
direct volgen als het voertuig op de grond staat.
Dit verandert evenwel tijdens het rijden.
- Schakel eerst de zender en daarna de ontvanger in.
- Beweeg het stuurwiel (kanaal 1) naar rechts en links.
De wielen moeten nu naar rechts en links draaien!
Rechts
Als de wielen in de omgekeerde richting draaien, moet u de Servo Reverse van de afstandsbediening in de positie „REV" (Reverse,
omgekeerd) zetten.
Laat de stuurwiel los; de wielen moeten nu naar de rechte stand terugdraaien.
-
- Als de wielen bij de neutrale stand van de afstandsbedieningsstuurwiel niet exact rechtuit blijven staan, moet u de positie corrigeren door de
trimregelaar van kanaal 1 te verschuiven.
De eindpunten van de afstandsbedieningsstuurwiel moeten een effect hebben op de eindpunten rechts / links van de besturing!
G /R
As EMsERvO
De gas/remservo is met kanaal 2 van de afstandsbediening verbonden.
Werkwijze en instelling van de gas/remstangen
Met de gas/remstangen worden tegelijk twee functies uitgevoerd via twee tegenover elkaar liggende servostuurhevels.
Via de gasstang wordt de luchttoevoer naar de motor geregeld door de "carburateurschuif" te verschuiven.
Tegelijkertijd wordt de stationairsproeier (conische naald van een naaldafsluiter) verschoven en wordt dus de door de carburateur stromende
hoeveelheid brandstof veranderd.
Wordt de gasstang verder dan de stationaire stand geschoven (mechanisch eindpunt van de schuif), dan drukt de servohevel tegen een veeraanslag.
Nu begint het werkgebied van de remstang de via een excentrieken de remblokjes samendrukt.
De positionering van de stelringen (de mechanische eindpunten) van de aanslagveer aan de gasstang en aan de remstang werden in de
fabriek ingesteld en zijn aan de mechanische eindpunten van de carburateur en de schijfremm aangepast.
98
Neutraal
Gebruiksaanwijzing WD Monster Truck HOTLANDER NEXT GENERATION No. 3 49 65 / 3 49 67
(5)
(4)
(3)
()
(1)
Links
