3. Présentation du FC 300
3.11.3. Installation de l'arrêt de sécurité associé au MCB 112
Si le module de thermistance certifié Ex MCB 112, qui utilise la borne 37 comme canal de mise
hors tension pour motif de sécurité, est raccordé, la sortie X44/11 du MCB 112 doit être liée (AND)
au capteur de sécurité (tel que bouton d'arrêt d'urgence, commutateur de sécurité, etc.) qui active
l'arrêt de sécurité. La logique AND elle-même doit être conforme à EN 954-1, catégorie de sécurité
3. La connexion depuis la sortie de la logique AND sûre à la borne 37 Arrêt de sécurité doit être
3
protégée contre les courts-circuits. Voir schéma ci-dessous :

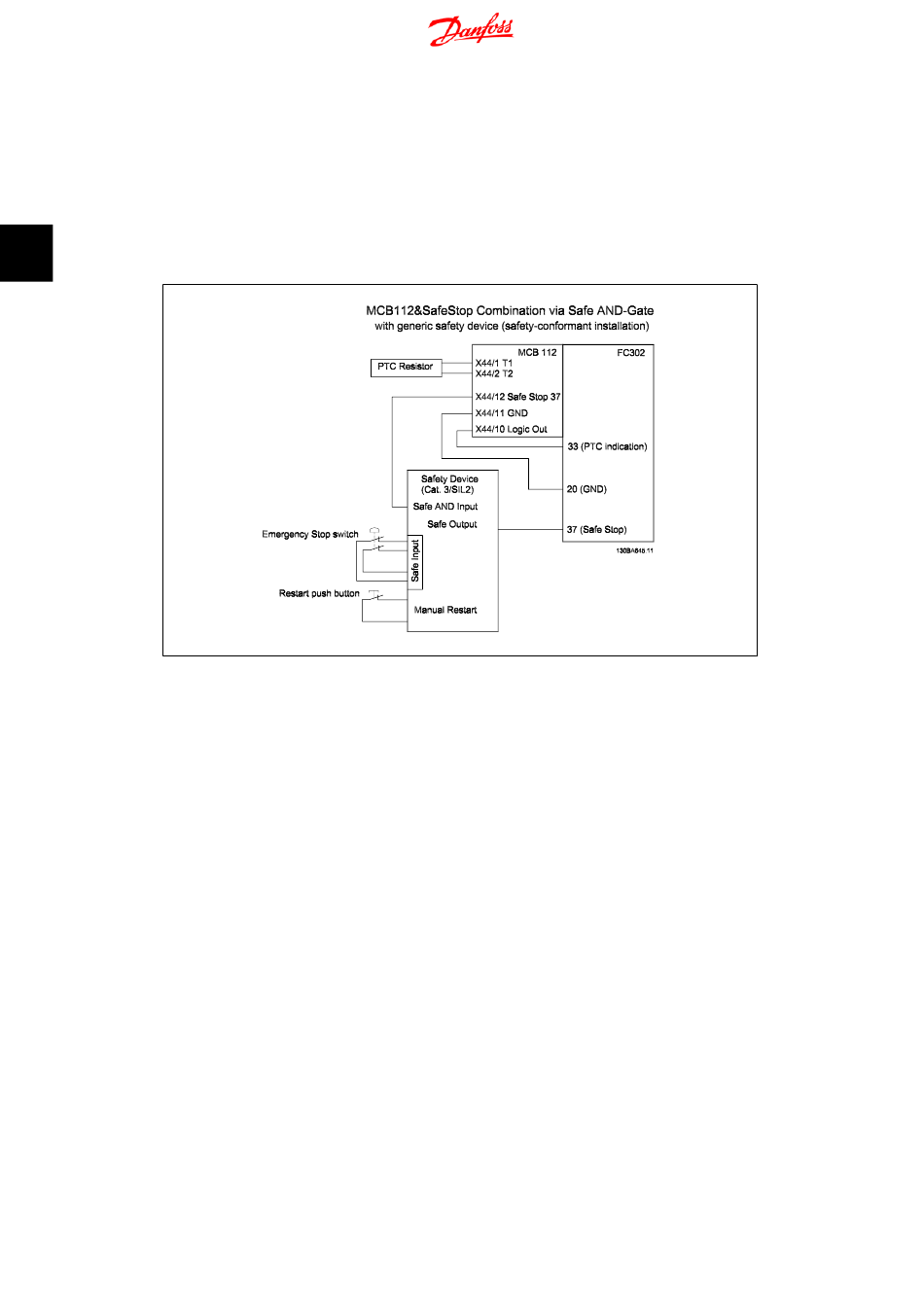

Illustration 3.7: Illustration des aspects essentiels de l'installation d'une combinaison d'arrêt de sécurité et
de MCB 112. Le diagramme montre une entrée de redémarrage pour le dispositif de sécurité externe. Cela
signifie que dans cette installation, le paramètre 5-19 pourrait être réglé sur la valeur [7] ou [8].
Réglages des paramètres de l'arrêt de
sécurité en association avec MCB 112
Si le MCB 112 est raccordé, des réglages supplémentaires sont possibles au par. 5-19 : [1] (valeur
par défaut) et [3] sont encore disponibles, mais ne doivent pas être choisis. Ils ne doivent être
utilisés que si l'arrêt de sécurité est utilisé. Si [1] ou [3] sont sélectionnés et si le MCB 112 est
déclenché, le FC 300 réagit avec une alarme Panne dangereuse [A72] et arrête le variateur de
manière sûre sans redémarrage automatique. [4] et [5] sont alors disponibles mais ne doivent
pas être utilisés. Ils ne doivent être utilisés que si le MCB 112 est raccordé et qu'il n'y a aucun
autre capteur lié à la sécurité. Si [4] ou [5] sont sélectionnés et que l'arrêt de sécurité est activé,
le FC 300 réagit par une alarme Panne dangereuse [A72] et arrête le variateur de manière sûre
sans redémarrage automatique.
Les choix [6], [7], [8] ou [9] doivent être utilisés pour la combinaison de l'arrêt de sécurité et du
MCB 112. IMPORTANT ! Les choix [7] ou [8] règlent l'arrêt de sécurité sur redémarrage automa-
tique.
Ceci n'est autorisé que dans l'une des deux situations suivantes :
1.
2.
54
La prévention contre tout redémarrage indésirable est appliquée par les autres parties
de l'installation d'arrêt de sécurité.
La présence en zone dangereuse peut être physiquement exclue lorsque l'arrêt de sé-
curité n'est pas actif. En particulier, les paragraphes suivants de normes en application
de la directive UE sur les machines doivent être observés : 5.2.1, 5.2.2, et 5.2.3. de la
norme EN 954-1:1996 (ou ISO 13849-1:2006), 4.11.3 et 4.11.4 de la norme EN 292-2
(ISO 12100-2:2003).
