3.3.4. Exemple de régulateur PID de process

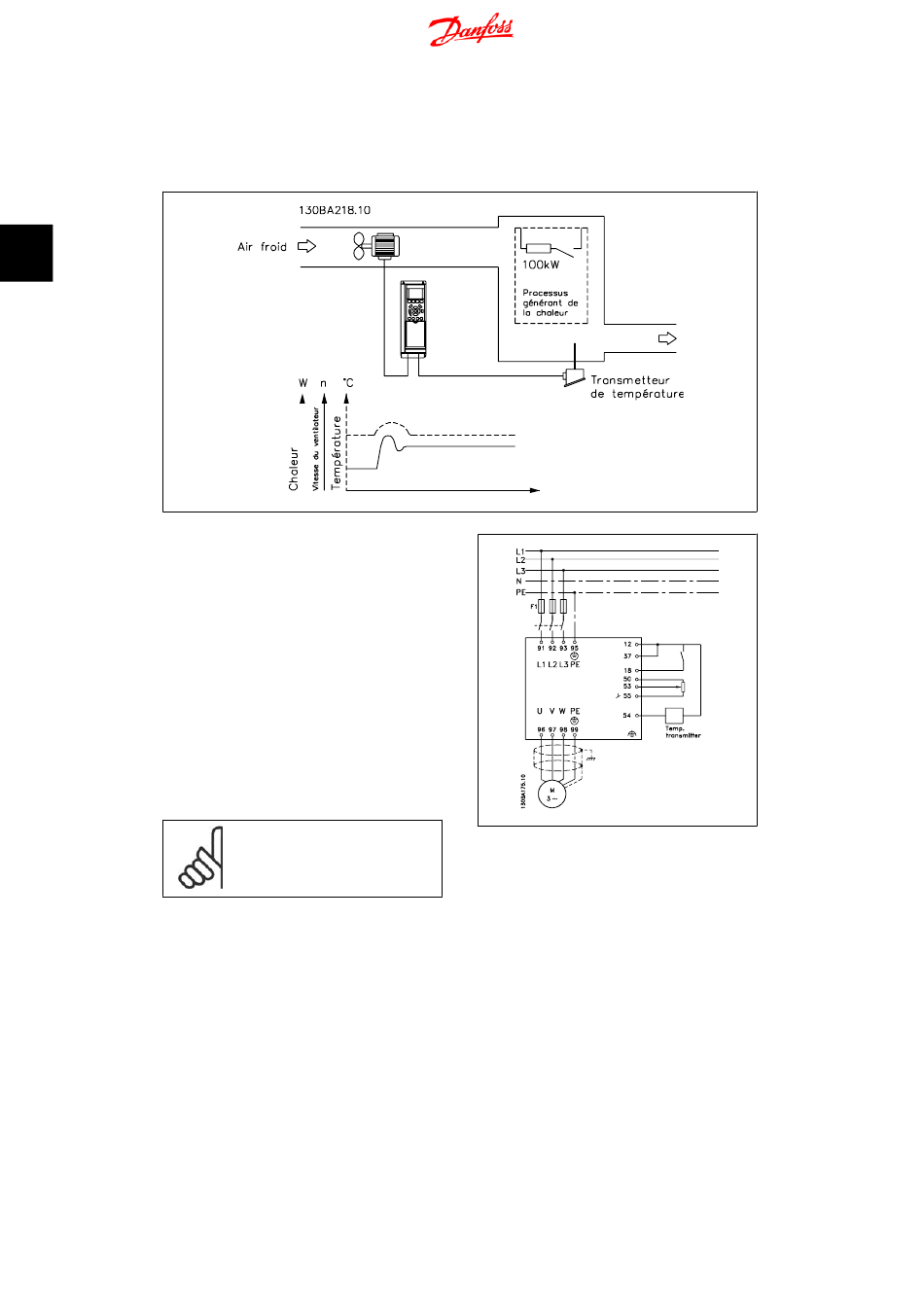

Voici un exemple de régulateur PID de process utilisé dans une installation de ventilation :
3
Dans un système de ventilation, la tempéra-
ture doit pouvoir être réglée de -5 à 35 °C à
l'aide d'un potentiomètre de 0 à 10 V. La tem-
pérature définie doit rester constante ; c'est le
but de l'emploi d'un régulateur de process.
Il s'agit d'une commande inverse, ce qui si-
gnifie que lorsque la température monte, la
vitesse du ventilateur augmente afin de livrer
davantage d'air. Lorsque la température bais-
se, la vitesse diminue. Le transmetteur utilisé
est un capteur thermique dont la plage de ser-
vice est de -10 °C à +40 °C, 4-20 mA. Vitesse
min. /max. : 300/1500 tr/min.
1.
2.
3.
36
N.B.!
Exemple d'un transmetteur à
deux fils
Démarrage/arrêt via commutateur raccordé à la borne 18.
Référence thermique via potentiomètre (-5-35 °C, 0-10 V CC) raccordé à la borne 53.
Signal de retour de température via émetteur (-10-40 °C, 4-20 mA) raccordé à la borne
54. Commutateur S202 réglé sur ON (entrée courant).
