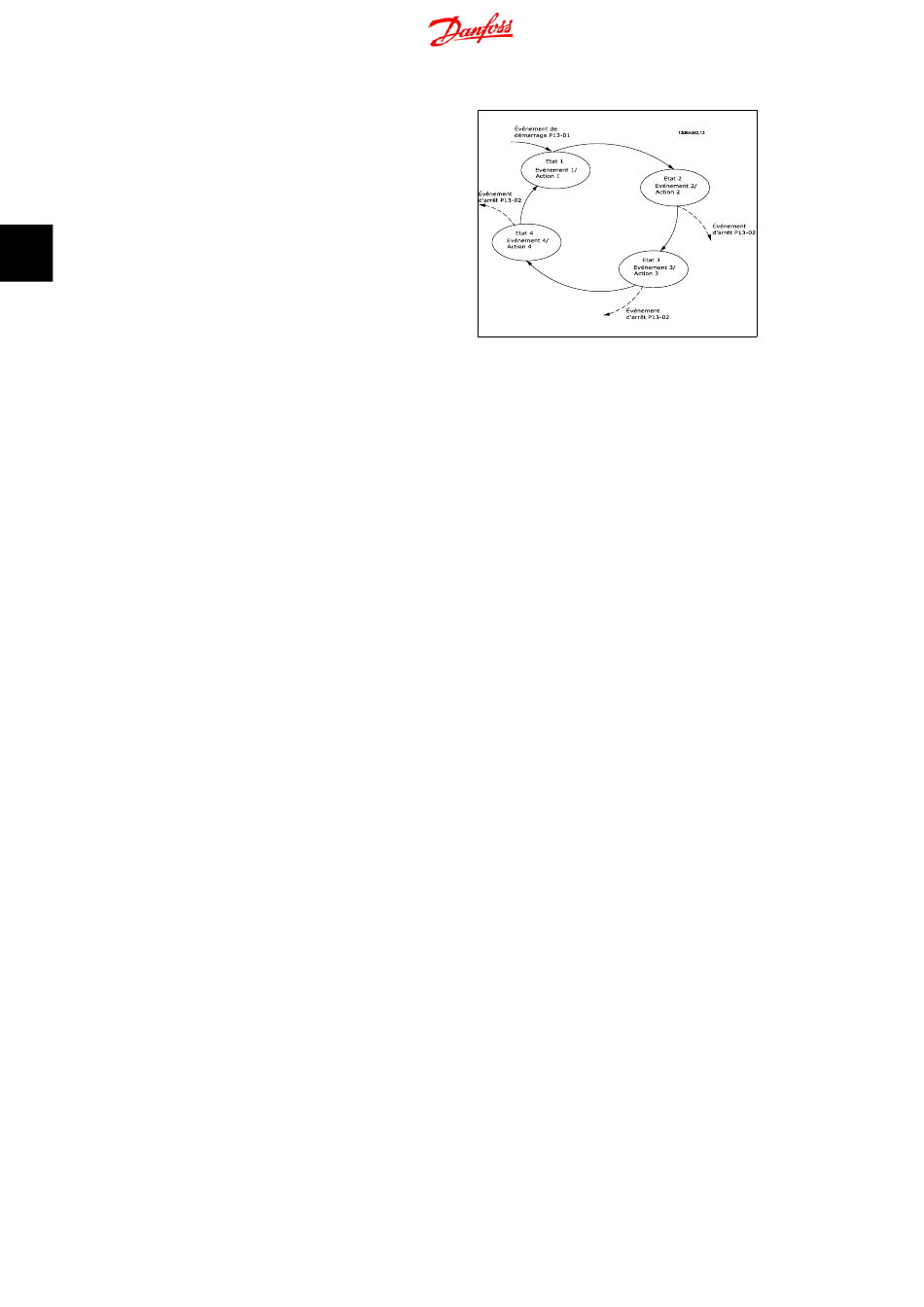

Il est possible de programmer de 0 à 20
nements
ment
commence à partir de l'
[1]
. L'illustration donne un exemple avec trois
événements
3

Court-circuit (phase moteur-phase)

Une mesure de courant effectuée sur chacune des trois phases du moteur ou sur la connexion CC
bus, protège les variateurs de fréquence contre les courts-circuits. Un court-circuit entre deux
phases de sortie se traduit par un surcourant dans l'onduleur. L'onduleur est désactivé séparément
si le courant de court-circuit dépasse la valeur limite (alarme 16 Arrêt verrouillé).
Pour la protection du variateur contre les courts-circuits au niveau de la répartition de la charge
et des sorties de freinage, se reporter aux directives du manuel de configuration.

Commutation sur la sortie

Les commutations sur la sortie entre le moteur et le variateur de fréquence sont possibles sans
limitation. Il est absolument impossible d'endommager le variateur de fréquence au cours de cette
opération. Des messages d'erreur peuvent cependant apparaître.
Surtension générée par le moteur
La tension du circuit intermédiaire augmente lorsque le moteur est utilisé comme générateur. Ceci
se produit dans deux cas :
1.
2.
3.
L'unité de commande peut tenter de corriger la rampe dans la mesure du possible (par. 2-17
Contrôle Surtension
L'onduleur s'arrête afin de protéger les transistors et les condensateurs du circuit intermédiaire
quand un certain seuil de tension CC est atteint.
Voir par. 2-10 et 2-17 afin de sélectionner la méthode utilisée pour contrôler le niveau de tension
du circuit intermédiaire.

Chute tension secteur

En cas de panne de secteur, le variateur de fréquence continue de fonctionner jusqu'à ce que la
tension présente sur le circuit intermédiaire chute en dessous du seuil d'arrêt minimal, qui est
généralement inférieur de 15 % à la tension nominale d'alimentation secteur du variateur.
La tension secteur présente avant la panne et la charge du moteur détermine le temps qui s'écoule
avant l'arrêt en roue libre de l'onduleur.
50
actions
et . Lorsque le dernier
action
/ a été exécuté, la séquence re-
événement [1]
/ actions :
La charge entraîne le moteur (à fréquence de sortie constante générée par le variateur
de fréquence) : l'énergie est fournie par la charge.
En cours de décélération (rampe de décélération), si le moment d'inertie est élevé, la
friction est faible et le temps de rampe de décélération est trop court pour permettre de
dégager l'énergie sous forme de perte dans le variateur de fréquence, le moteur et l'ins-
tallation.
Un réglage incorrect de la compensation du glissement risque d'entraîner une tension
élevée du circuit intermédiaire.
).
