Interface utilisateur

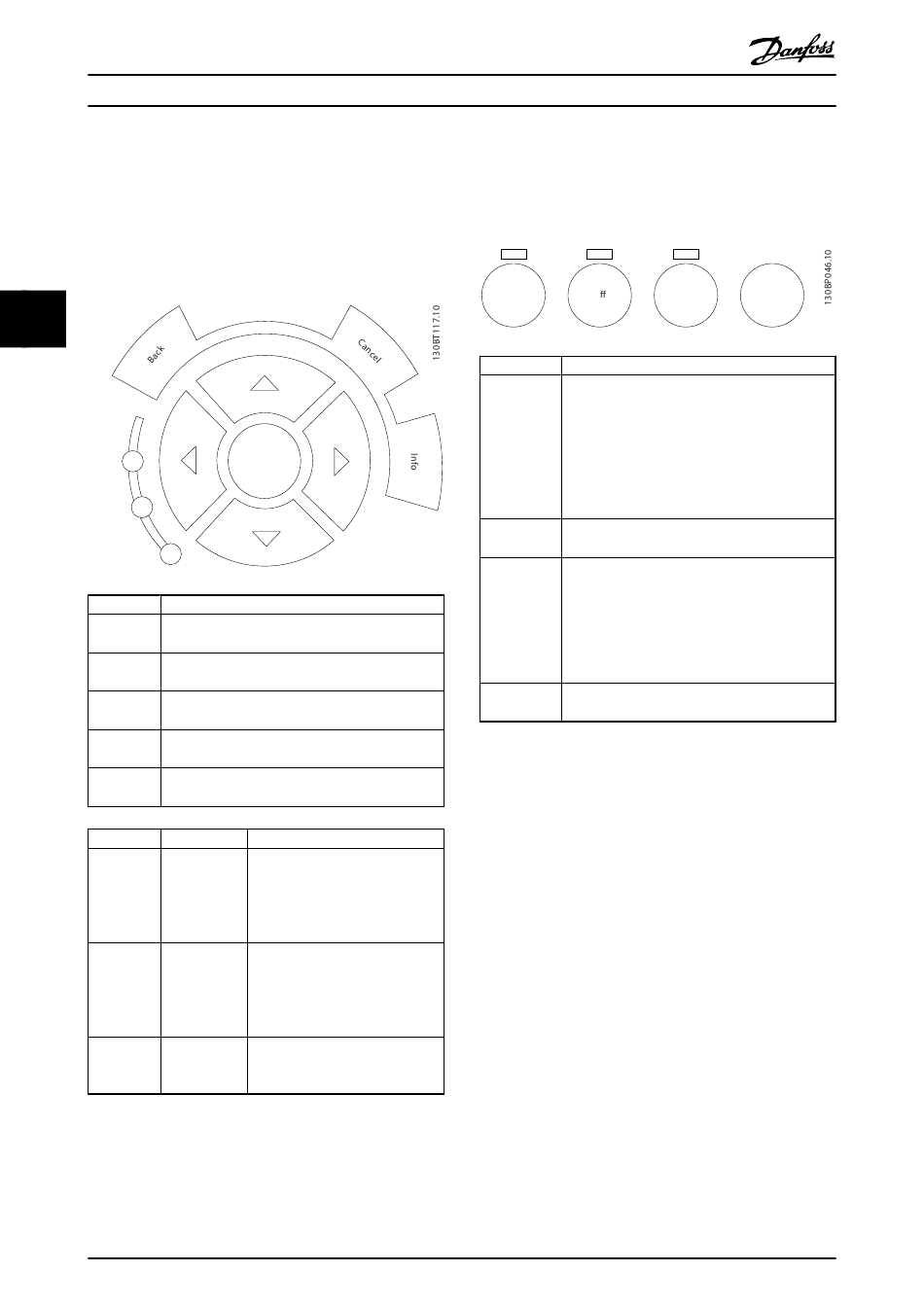

4.1.4 Touches de navigation

Les touches de navigation servent à programmer des
fonctions et à déplacer le curseur à l'écran. Elles peuvent
aussi permettre de contrôler la vitesse en mode local (hand).
Trois voyants d'état du variateur de fréquence se trouvent
également dans cette zone.
4 4
On
Warm
Alarm
Touche Fonction
Back Renvoie à l'étape ou à la liste du niveau précédent
de la structure de menu.
Cancel Annule la dernière modification ou commande tant
que le mode d'affichage n'a pas été modifié.
Info Utiliser Info pour lire une définition de la fonction
affichée.
Touches de Utiliser les quatre flèches de navigation pour se
navigation déplacer entre les options du menu.
OK Utiliser OK pour accéder aux groupes de paramètres
ou pour activer un choix.
Couleur Voyant
Vert ON
Jaune WARN.
Rouge ALARME
34
Manuel d'utilisation du VLT
OK
Fonction
Le voyant ON est activé lorsque le
variateur de fréquence est alimenté
par la tension secteur, par une
borne du circuit CC ou par une
alimentation 24 V externe.
Lorsque des conditions d'avertis-
sement sont présentes, le voyant
jaune WARN s'allume et un texte
apparaît dans la zone d'affichage
pour signaler le problème.
Une condition de panne entraîne le
clignotement du voyant d'alarme
rouge et un message s'affiche.
®
MG.04.F1.04 - VLT
®
Decentral Drive FCD 302

4.1.5 Touches d'exploitation

Les touches d'exploitation se trouvent en bas du panneau de
commande.
Hand
O
on
Touche Fonction
Hand On Appuyer sur cette touche pour démarrer le
variateur de fréquence en commande locale.
•
Utiliser les touches de navigation pour
contrôler la vitesse du variateur de fréquence.
•
Un signal d'arrêt externe via une entrée de
commande ou la communication série annule
la commande locale (Hand on).
Inactif Arrête le moteur mais ne coupe pas la tension
appliquée au variateur de fréquence.
Auto On Met le système en mode d'exploitation à distance.
•
Répond à un ordre de démarrage externe via
des bornes de commande ou la communi-
cation série.
•
La référence de vitesse provient d'une source
externe.
Reset Réinitialise le variateur de fréquence manuel-
lement après qu'une panne a été corrigée.
4.2 Réglages des paramètres de copie et de
sauvegarde
Les données de programmation sont enregistrées en interne
sur le variateur de fréquence.
•
Les données peuvent être chargées dans la
mémoire du LCP à des fins de sauvegarde.
•
Une fois enregistrées sur le LCP, les données
peuvent être téléchargées vers le variateur de
fréquence.
•
Elles peuvent aussi être téléchargées vers d'autres
variateurs de fréquence en raccordant le LCP à ces
unités et en téléchargeant les réglages enregistrés.
(Ceci est une méthode rapide pour programmer
plusieurs unités avec les mêmes réglages.)
•
L'initialisation du variateur de fréquence pour
restaurer les réglages d'usine par défaut ne modifie
pas les données stockées dans la mémoire du
LCP.
est une marque déposée Danfoss
Auto
Reset
on
