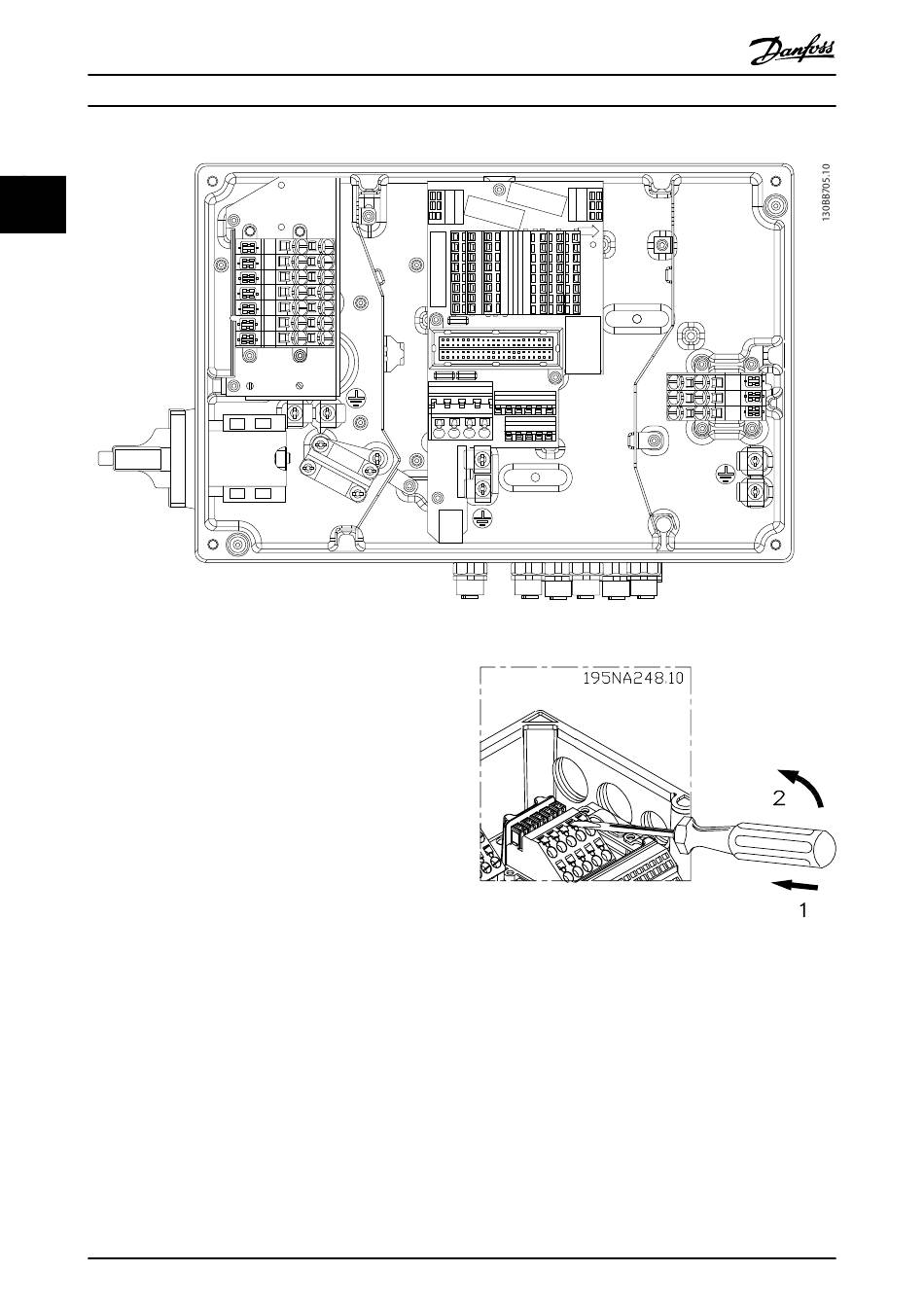

Illustration 2.6 Interrupteur secteur sur le côté moteur et fiches capteur.

2.4.3 Types de bornes

Les bornes du moteur, de commande et secteur sont à
ressort (type Cage-Clamp).
1. Ouvrir le contact en insérant un petit tournevis
dans la fente au-dessus du contact, comme indiqué
sur l'Illustration 2.7.
2. Insérer un fil de commande dénudé dans le
contact.
3. Retirer le tournevis pour fixer le fil dans le contact.
4. S'assurer que le contact est bien établi et n'est pas
desserré. Un câblage desserré entraîne un risque de
pannes de l'équipement ou de blessures.
16
Manuel d'utilisation du VLT
Illustration 2.7 Ouverture des bornes
®
