2.7

montage du bloc moteur

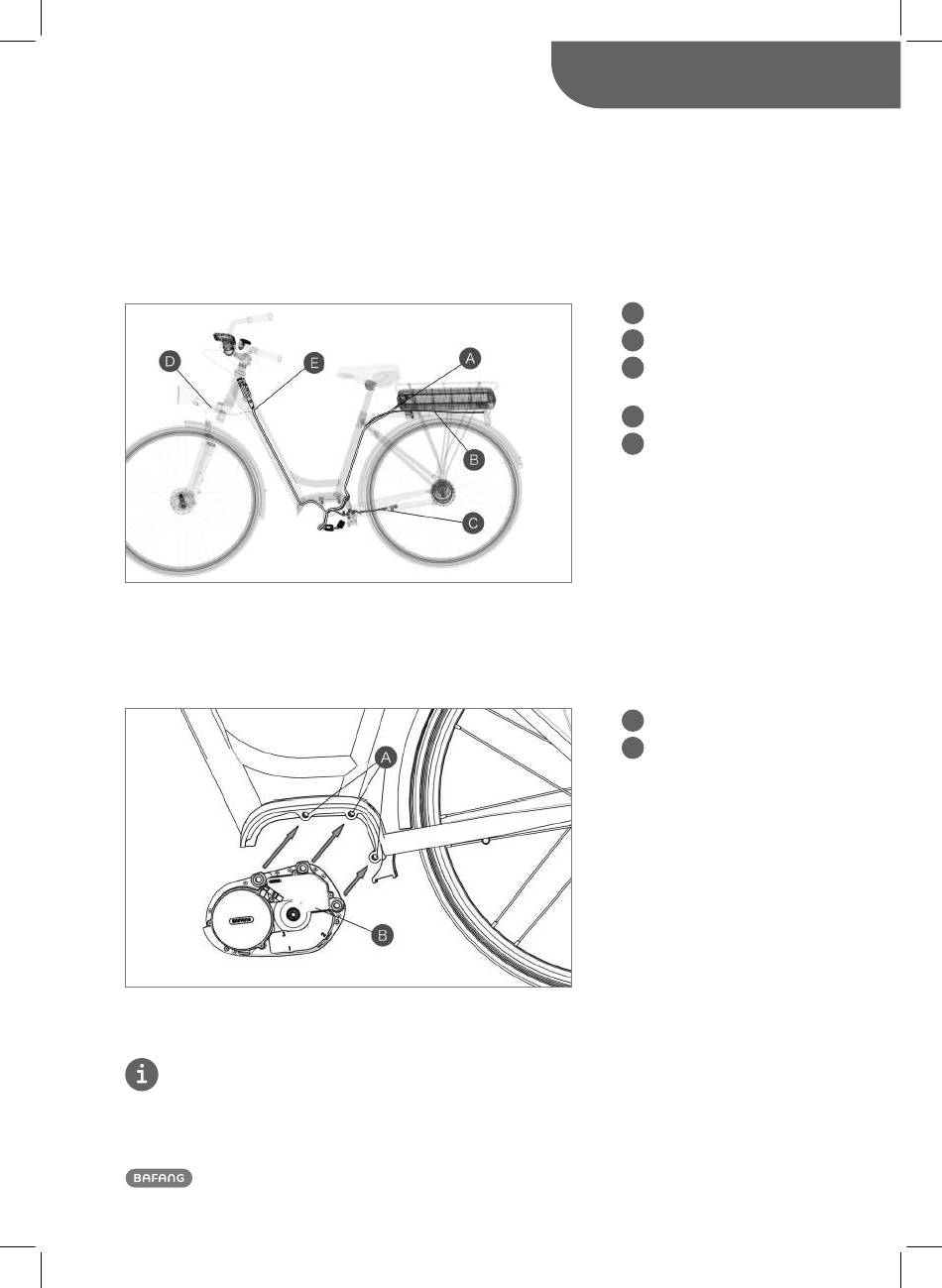

avant de monter le bloc moteur, disposez les faisceaux de câbles comme indiqué sur le modèle de vae ci-contre et
réalisez les connexions adéquates.
Faîtes coïncider les trois trous de montage du bloc moteur avec ceux du cadre.
en réalisant l'alignement des trous, veillez à la sortie des câbles.
Ceux-ci ne doivent en aucun cas être écrasés par le bloc moteur.
Manuel de RevendeuR Kit moteur-pédalier maX
MontaGe du kit
Câble batterie
A
Câble éclairage arrière
b
Câble du capteur de
C
vitesse
Câble éclairage avant
D
eB-BuS
e
trous de montage
A
Bloc moteur
b
MM G33.350
