Wenn der abstand im vorgegebenen bereich ist, befestigen Sie den Sensor mit der Schraube. Wenn der abstand
größer als 25 mm ist, verwenden Sie abstandsscheiben zwischen Sensor und halterung.
drehmoment: 1.5 – 2 nm

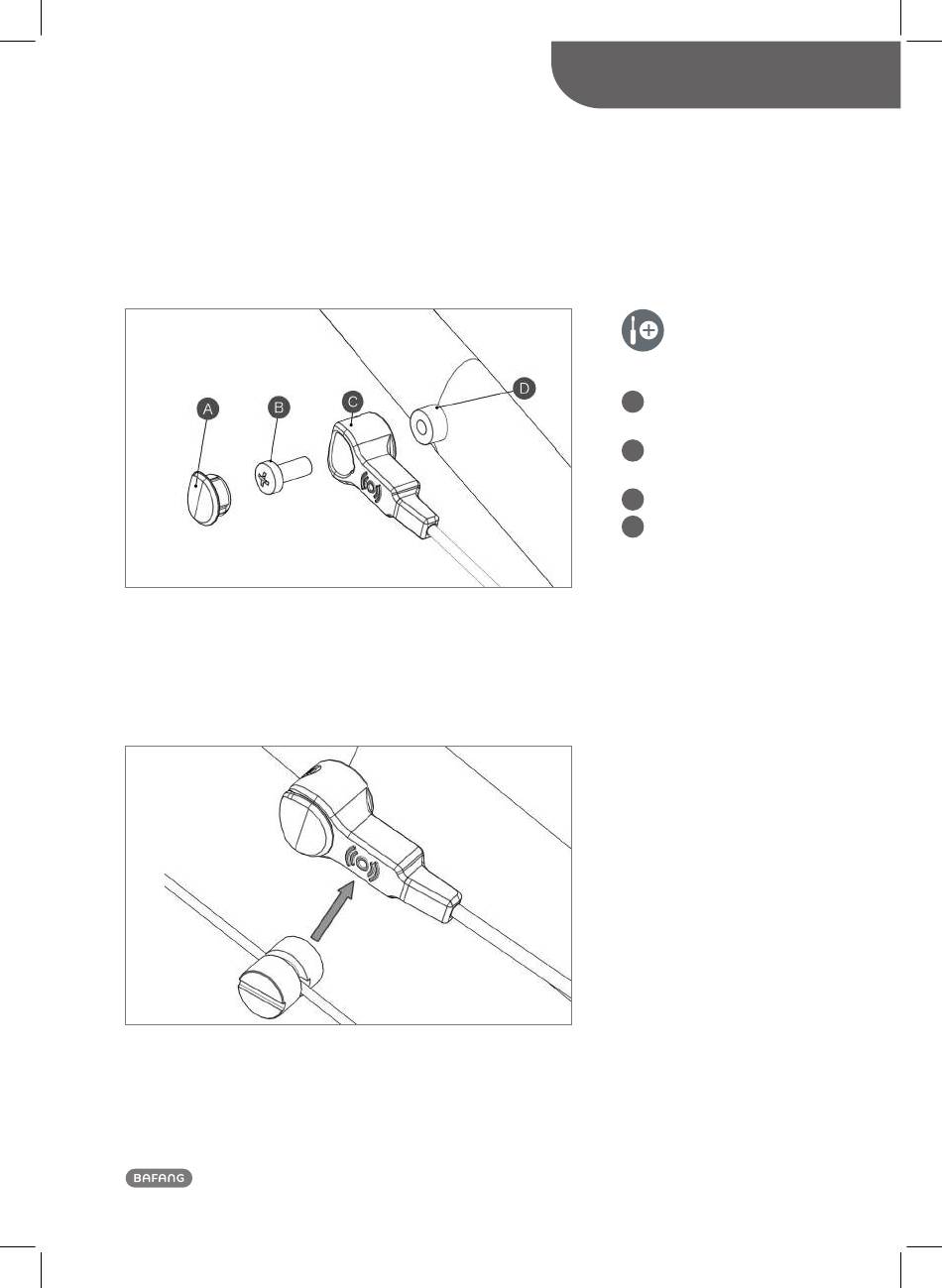

Platzieren Sie Sensor und Magnetkörper wie in der Zeichnung. richten Sie den Magneten in richtung Sensorzone aus.
handbuch für händler Max – antriebssysteM
MOntaGe deS SySteMS
Staubschutzkappe
A
2301030000003
befestigungsschraube
b
M5×12
Geschwindigkeitssensor
C
halterung
D
16
