Pose De La Console (Dp C01.Rs232.7) - BAFANG MAX Drive System Manuel

2.3

pose de la console (dp c01.rS232.7)

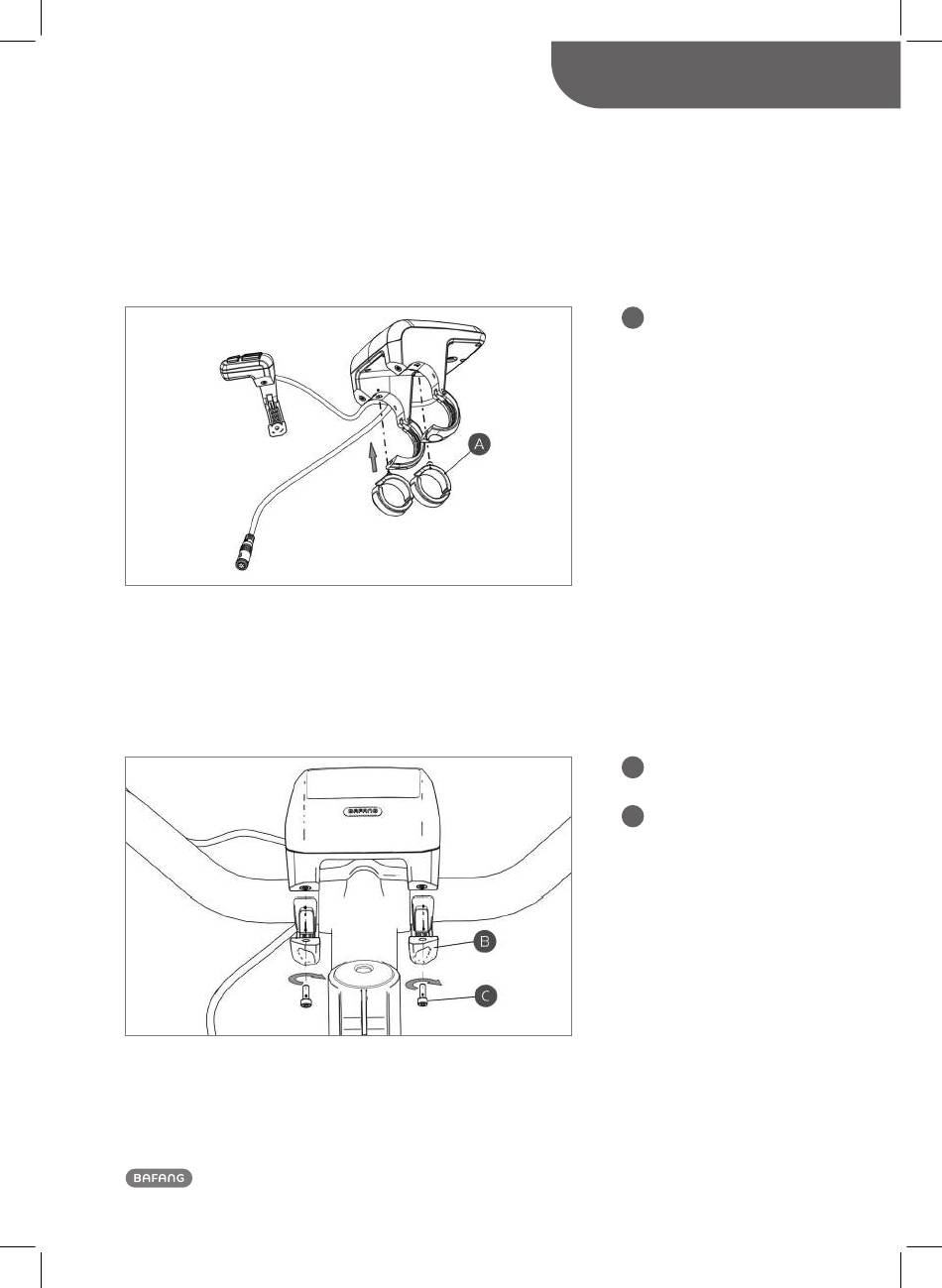

Suivant le diamètre du tube de guidon, il peut s'avérer nécessaire d'intercaler des
bagues en caoutchouc (conviennent aux guidons de Ø 22.2, Ø 25.4, Ø 31.8). ouvrez
le collier de fixation gauche et droit de l'écran et disposez les deux bagues en caout-
chouc au bon endroit, comme indiqué sur le schéma.
Placez les bagues en caoutchouc dans les colliers de serrage de l'écran et rapportez l'ensemble sur le guidon.
Bloquez les vis à l'aide d'une clé allen.
Manuel de RevendeuR Kit moteur-pédalier maX
MontaGe du kit
Bague caoutchouc
A
(diamètre intérieur
22.2 ou 25.4).
Bagues pour guidon à
diamètre extérieur 22.2:
Bague de gauche
-2316020400017
Bague de droite
-2316020400018
Bagues pour guidon à
diamètre extérieur 25.4:
Bague de gauche
-2316020400007
Bague de droite
-2316020400008
Collier de serrage de
b
l'écran
vis tête cylindrique à six
C
pans creux M4×8
12
