3 coNNectique moteur
pédalier
3.1 raccordement du câble de batterie au bloc moteur
l'alimentation électrique comprend les pôles positif et négatif de la source de
courant ainsi que le câble de batterie. avec celui-ci, on réalise la connexion avec le
contrôleur du bloc moteur.
3.2

raccordement du capteur de vitesse au bloc moteur

Reliez le connecteur du capteur de vitesse avec la prise du bloc moteur.
25
Manuel de RevendeuR Kit moteur-pédalier maX

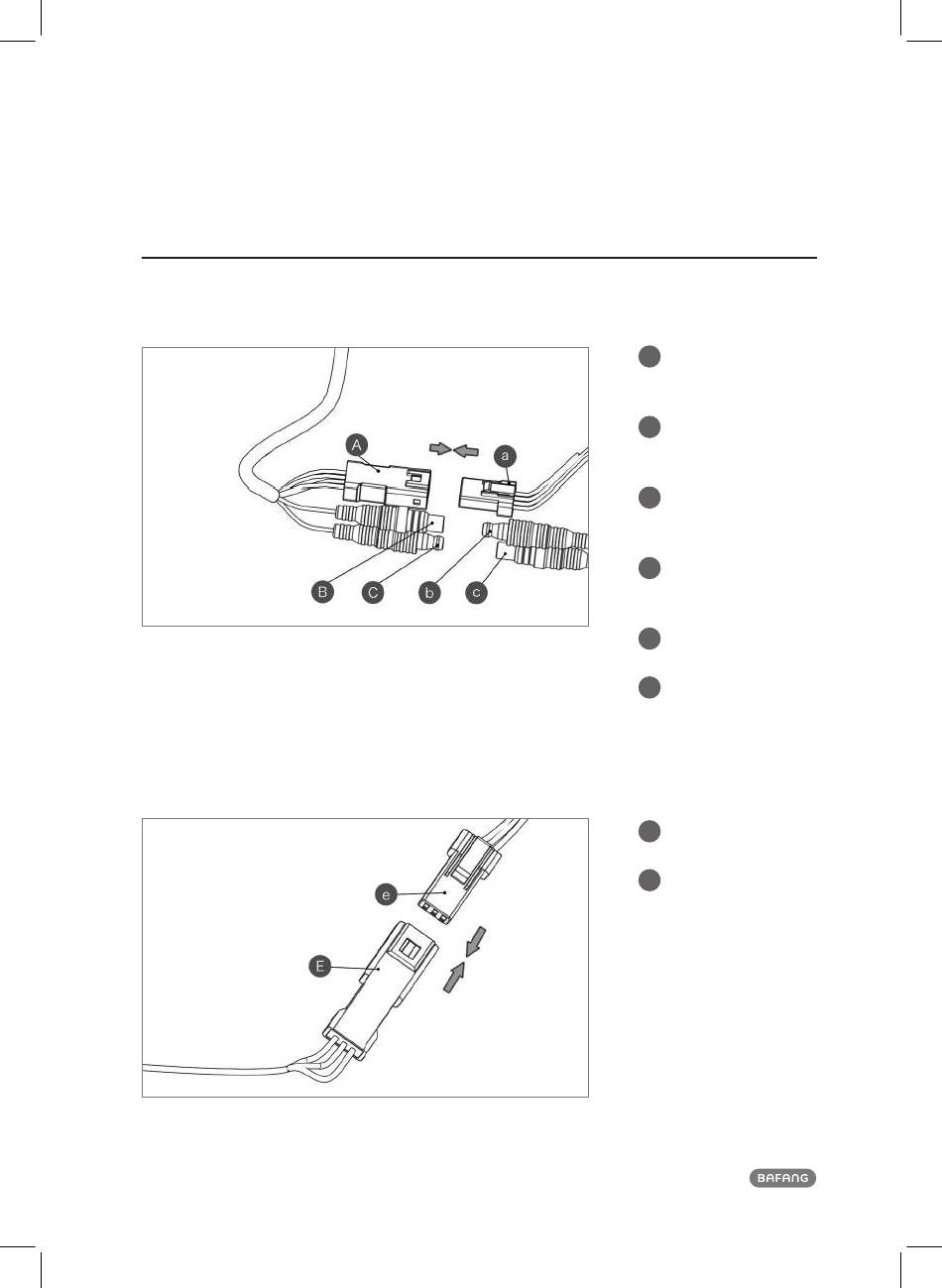

Connecteur du câble
A
de raccordement de la
batterie
a Prise femelle du câble
de raccordement du bloc
moteur
Prise femelle de
b
couplage avec le câble
positif de la batterie
Prise mâle de couplage
b
avec le câble négatif du
bloc moteur
Prise mâle du câble
C
négatif de la batterie
c Prise femelle du câble
négatif du bloc moteur
Connecteur du capteur
e
de vitesse
e Prise du bloc moteur
réalisant la jonction avec
le capteur de vitesse
