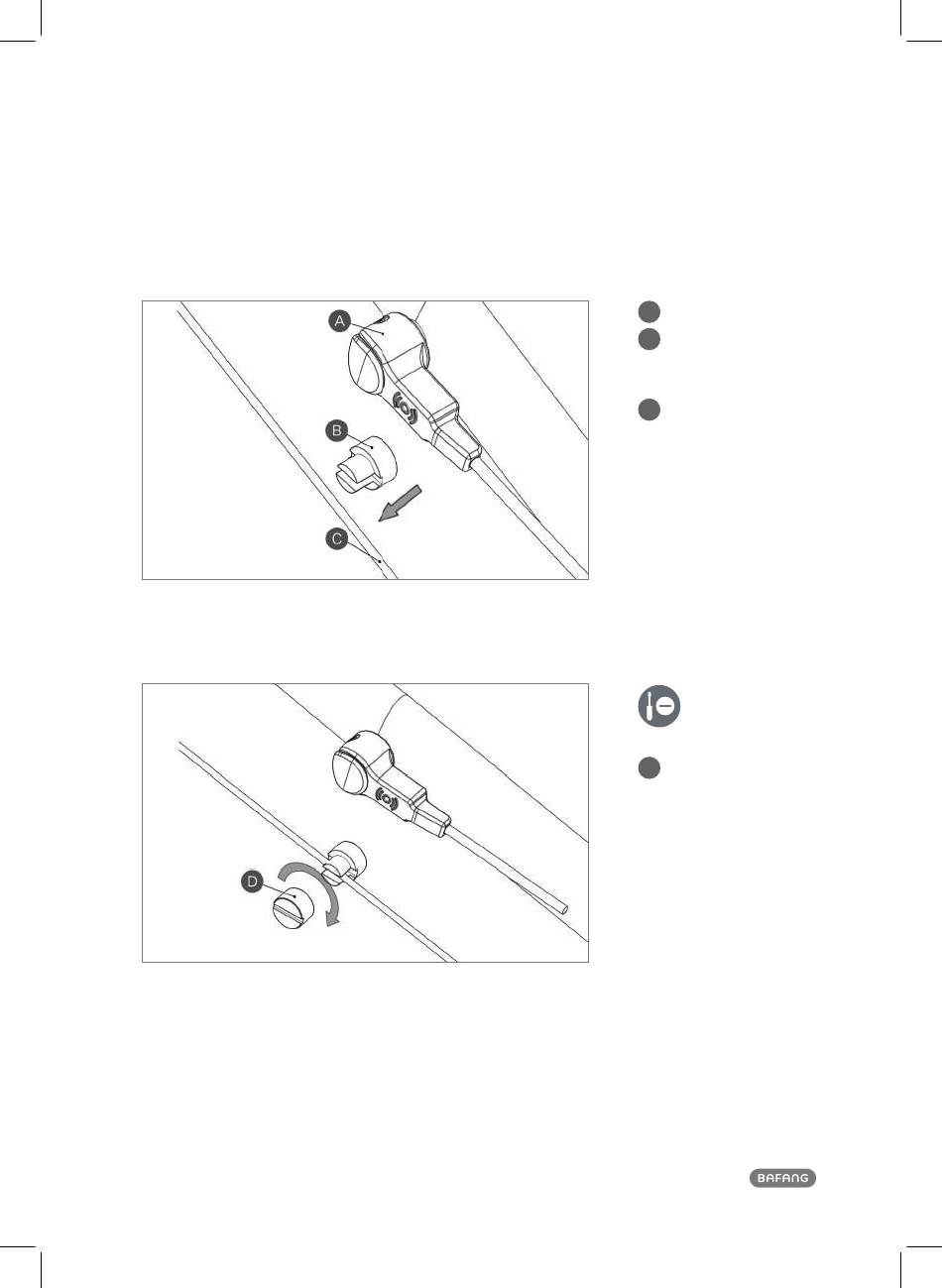

Positionnez le capteur et l'aimant comme montré sur le schéma, l'aimant devant être disposé à cheval sur le rayon.
a l'aide d'un tournevis pour vis à tête fendue, bloquez l'écrou de fixation sur le boulon.
Couple de serrage : 1.5 – 2 nm
17
Manuel de RevendeuR Kit moteur-pédalier maX
Capteur de vitesse
A
Boulon de l'aimant
b
PS01010702/
2308040000001
Rayon
C
ecrou de fixation de
D
l'aimant PS01010701/
2327000000003
