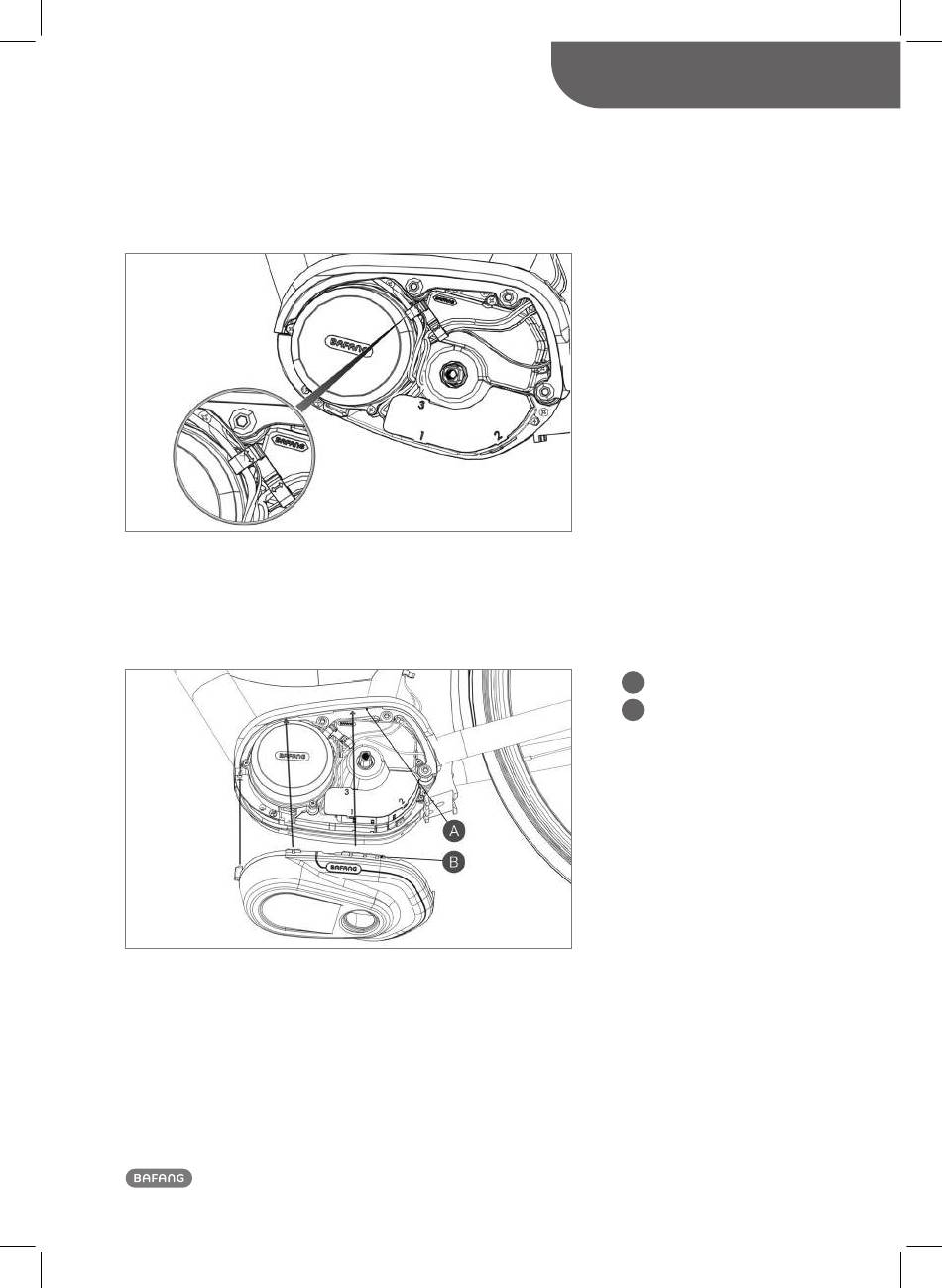

die Zeichnung zeigt die antriebseinheit nach der Verkabelung.
achten Sie darauf, dass alle Kabel durch die Kabelklemmen geführt werden.
Schieben Sie die Wölbung auf der Oberseite der Motorabdeckung in den Schlitz des rahmenanschlusses.
handbuch für händler Max – antriebssysteM
MOntaGe deS SySteMS
rahmenanschluss
A
Motorabdeckung
b
