BAFANG MAX Drive System Manuel page 147

une fois la certitude acquise que l'écart s'inscrit dans la marge préconisée, immobilisez le capteur en serrant la vis.
Si l'écart est supérieur à 25 mm, placez des rondelles d'écartement entre plot et capteur.
Couple de serrage : 1.5 – 2 nm

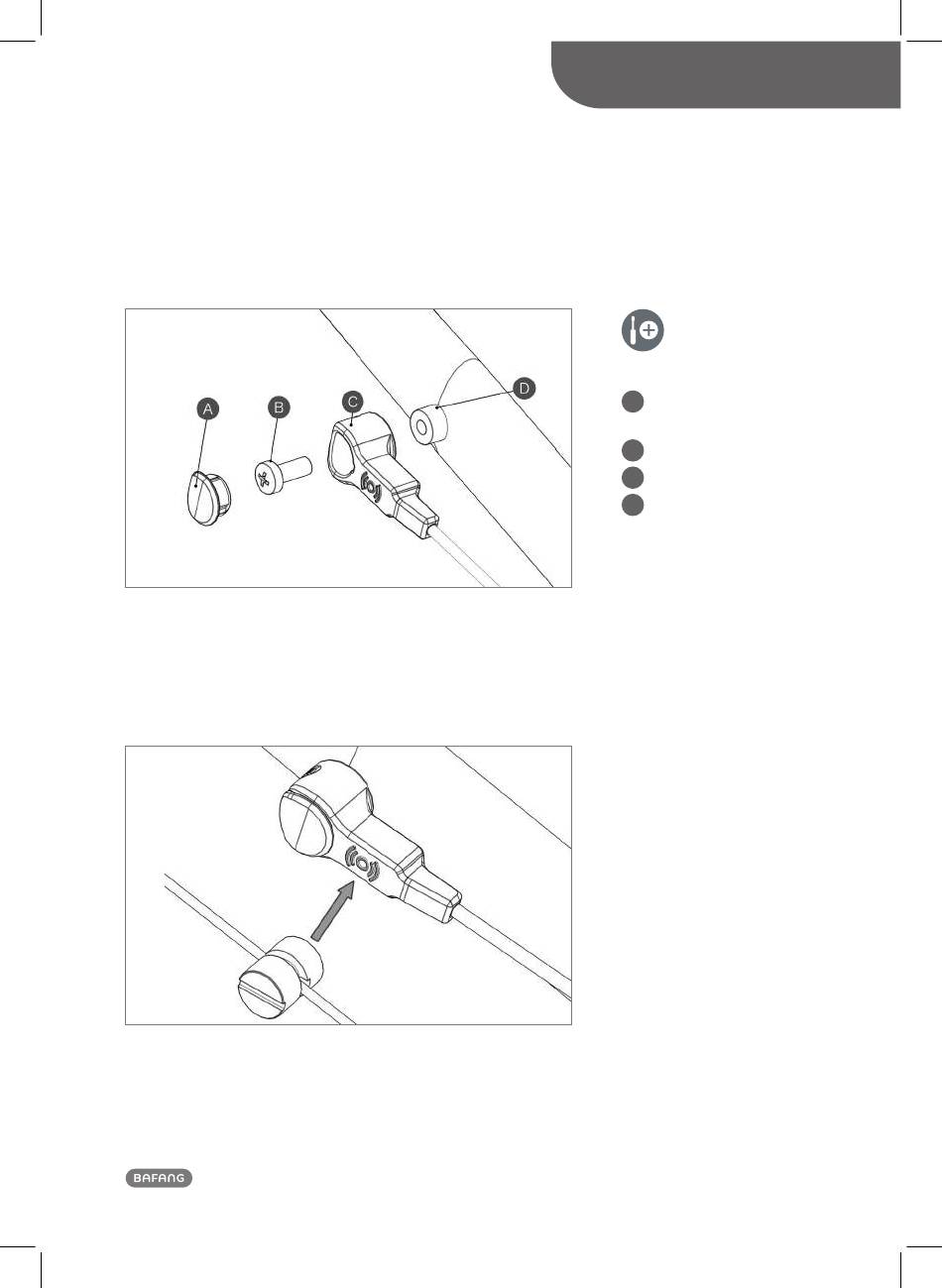

disposez le capteur et l'aimant comme indiqué sur le schéma. alignez l'aimant par rapport à la position du capteur.
Manuel de RevendeuR Kit moteur-pédalier maX
MontaGe du kit
Capuchon de propreté
A
2301030000003
vis de fixation M5×12
b
Capteur de vitesse
C
Plot de fixation
D
16
