1 DISPLAY (DP C07.UART)

1.1 Spécifications et paramètres du display
• 36V / 43V / 48V puissance fourni;
• Courant nominal: 10 mA
• Courant maximum: 30 mA
• Coupure de courant de fuite: <1uA
• Courant fourni à l'unité de commande: 50 mA
• Température de fonctionnement: -18 ~ 60 %
• Température du stockage: -30~70 %
• Degré de résistance à l'eau: IP65
• Taux d'humidité de stockage: 30 % – 70 %
1.2

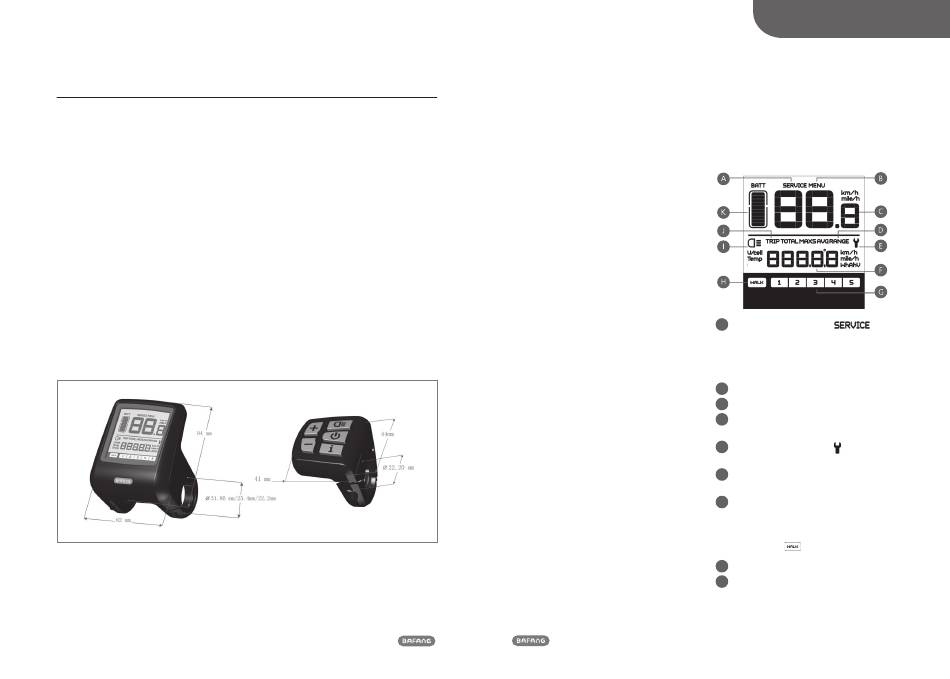

Aspect et Dimensions

1.2.1
Matériaux et dimensions
•
La coque est faite de PC. Les cristaux liquides du display sont réalisées en PMMA durci.
8 MANUEL DU CONSOMMATEUR MAX DRIVE SYSTEM
1.3 Vue d'ensemble des fonctions et boutons de
l'unité de commande
1.3.1 Présentation des fonctions
•
L'utilisation d'un protocole de communication
sériel bidirectionnel, display simple à utiliser
par l'unité de commande 5 touches.
•
Indications de vitesse: SPEED indique la vitesse
réelle, MAXS vitesse maximale, AVG vitesse
moyenne.
•
km ou miles: l'opérateur peut sélectionner l'unité
de distance, sélectionner miles ou kilomètres en
fonction de vos besoins.
•
Indicateur de niveau de la batterie intelligente:
niveau de batterie montré de façon constante par
un algorithme. Il n'y a pas le problème de
l'indication imparfaite du niveau de la batterie.
•
Phares automatiques sensibles à la lumière: des
capteurs automatiques pour l'allumage et l'extinction
de la lumière avant et arrière et du display
•
5 niveaux de rétro-éclairage du display.
•
5 niveaux de soutien: vous pouvez choisir l'assistance
au pédalage du niveau 1 au niveau 5
•
Informations sur la distance du trip: indique la
distance parcourue du voyage individuel, TOTAL
indique la distance totale cumulée. La distance
maximale qui peut être exprimé sur l'écran est 99999.
•
Messages d'erreur
•
Marche assistée
•
Réglages des paramètres: Plusieurs paramètres
peuvent être réglés par un câble de «communication».
Voir instructions « mise en route des paramètres ».
•
Avis de maintenance: (cette fonction peut être
désactivée). Ils sont affichés sur le display des
informations concernant la maintenance en fonction
des cycles de la charge de la batterie et de la distance
parcourue. Le display estimera automatiquement la
durée de vie de la batterie et donne des conseils sur
la nécessité de maintenance lorsque les cycles de
charge dépassent ceux estimés, et lorsque la distance
se révèle être supérieure à celle prévue.
MANUEL DU CONSOMMATEUR MAX DRIVE SYSTEM
DISPLAY (DP CO7.UART)
1.3.2

Symboles sur le display

A Avis d'entretien: Ce symbole
apparaît quand il est nécessaire de faire la
maintenance (lorsque les cycles de charge
dépassent ceux estimés, et lorsque la distance
se révèle être supérieure à celle estimée) .Cette
fonction peut être desactivée.
Menu
B
C
Vitesse: exprimée en km/h ou en miles/h
D
Mode de vitesse: la vitesse moyenne (AVG km/h),
vitesse (MAXS km/h)
E Alarme d'erreur: Ce symbole apparaît dans
le cas de défaut
F Rapport de distance : indique les informations
de distance en fonction des paramètres fournis.
G
Niveau d'assistance: indique le mode d'assistance,
de 1 à 5. S'il n'y a pas de numéro signifie qu'il
n'y a pas d'assistance du moteur. Si le cycliste
marche en poussant le vélo apparaît le
symbole walk .
H
Marche assistée
I Information sur les lumières: apparaît uniquement
lorsque le feu arrière ou avant sont allumés.
