DEUTZ-FAHR AGROTRON 130 Manuel D'atelier page 47

SYSTÈME DE FREINAGE
Raccordement P - Alimentation valve
Raccordement N - Vers le circuit de lubrification
Raccordement B - Vers le frein de remorque
Raccordement Y - Raccordement au système de
freinage du tracteur
Raccordement T - Retour au réservoir
P
N
B
T

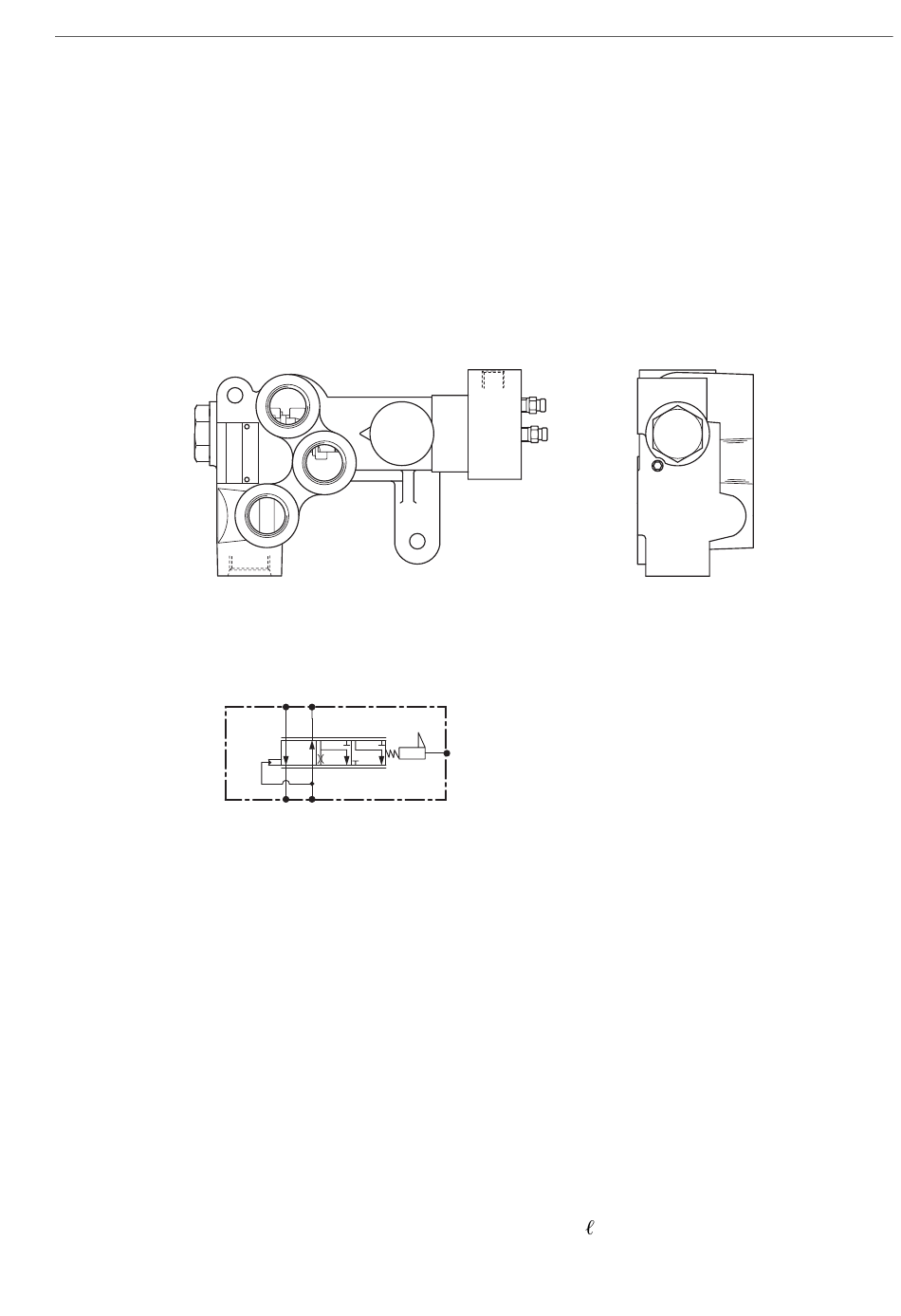

SCHÉMA HYDRAULIQUE
P T
N B
SYSTÈME DE FREINAGE DE REMORQUE
Y
Y
CARACTÉRISTQUES
•
Pression maximale d'utilisation à l'orifice N:
210 bar (3046 psi)
•
Pression minimale constante à l'orifice B :
0 bar (0 psi)
•
Pression maximale à l'orifice B :
+ 8
142 bar (2059
0
•
Débit d'alimentation :
20÷80 /min (5.3 -- 21.14 US.gpm)
D0004570
+ 116
psi)
0
10-27
