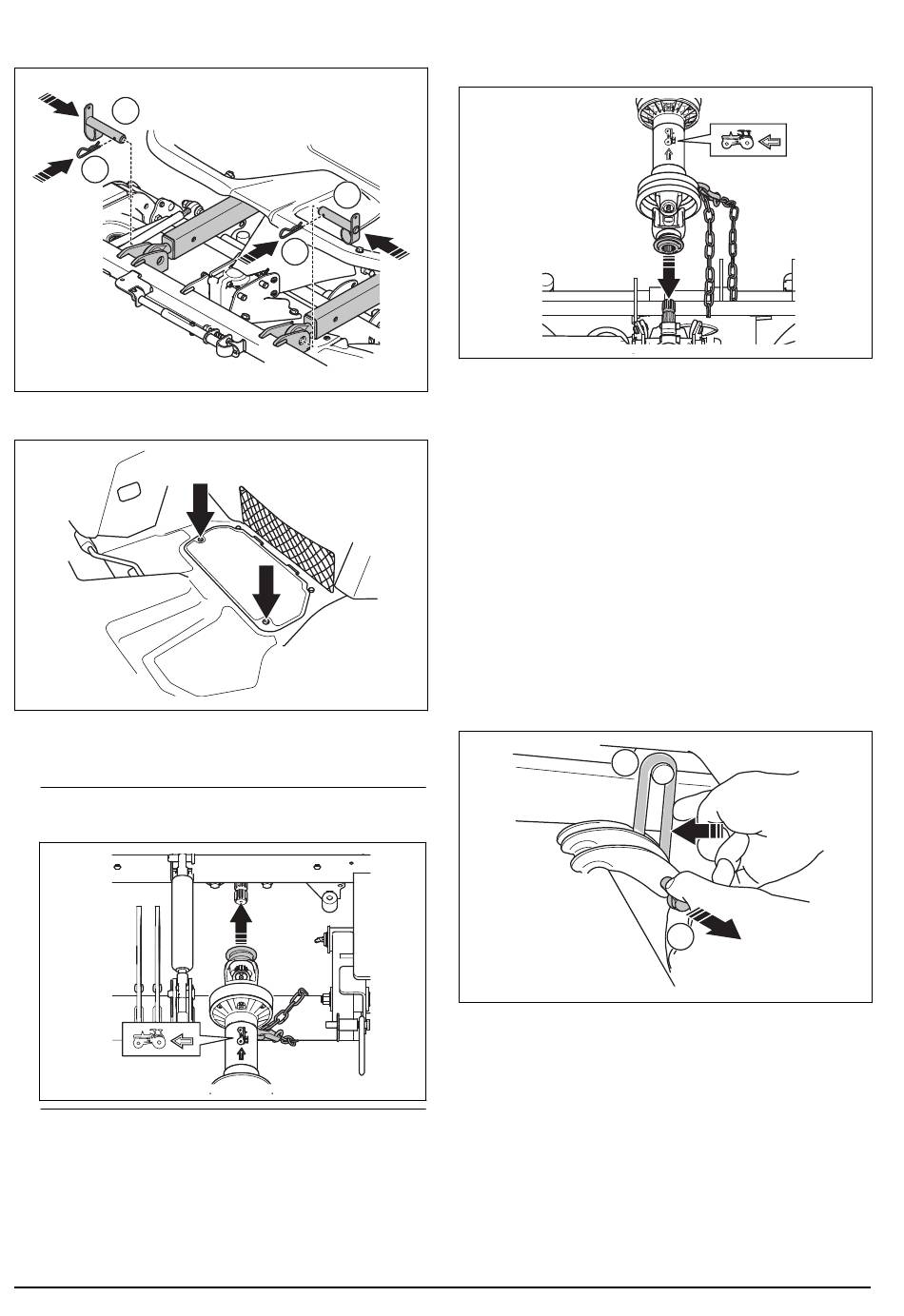

6. Installer les boulons (C) et fixer les goupilles (D) sur
les bras de levage.
C
D
7. Retirer les 2 vis et le couvercle de l'écoutille
d'entretien.
8. Tirer le couplage de l'arbre d'entraînement vers
l'arrière et fixer l'arbre d'entraînement à la prise de
force.
Remarque :
S'assurer que la flèche située sur
le symbole pointe vers le produit.
9. Placer la chaîne de verrouillage arrière autour de la
poutre de levage.
10. Fixer la chaîne de verrouillage sur l'arbre
d'entraînement.
154
C
D
11. Tirer le couplage de l'arbre d'entraînement vers
l'arrière et fixer l'arbre d'entraînement à l'arbre de
renvoi d'angle de l'unité de coupe.
12. Replier le boîtier en caoutchouc au-dessus du joint
de l'arbre.
13. Placer la chaîne de verrouillage avant autour du
tube.
14. Fixer la chaîne de verrouillage sur l'arbre
d'entraînement.
15. Replacer le couvercle de l'écoutille d'entretien et
serrer les vis.
16. Démarrer le moteur.
17. Déplacer le levier de levage vers l'arrière pour lever
l'unité de coupe. Lever jusqu'à ce que les roues
pivotantes de l'unité de coupe ne touchent pas le
sol.
18. Couper le moteur.
19. Tirer le ressort (A) et l'attacher aux anneaux de
levage sur l'unité de coupe (F).
F
20. Vérifier le parallélisme de l'unité de coupe Se
Pour vérifier le parallélisme de l'unité de
reporter à
coupe à la page 174 .
Pour fixer l'unité de coupe Combi 132
X, Combi 155 X
1. Fixer l'unité de coupe. Se reporter à
de coupe Combi 132, Combi 155 à la page 153 .
E
Pour fixer l'unité
