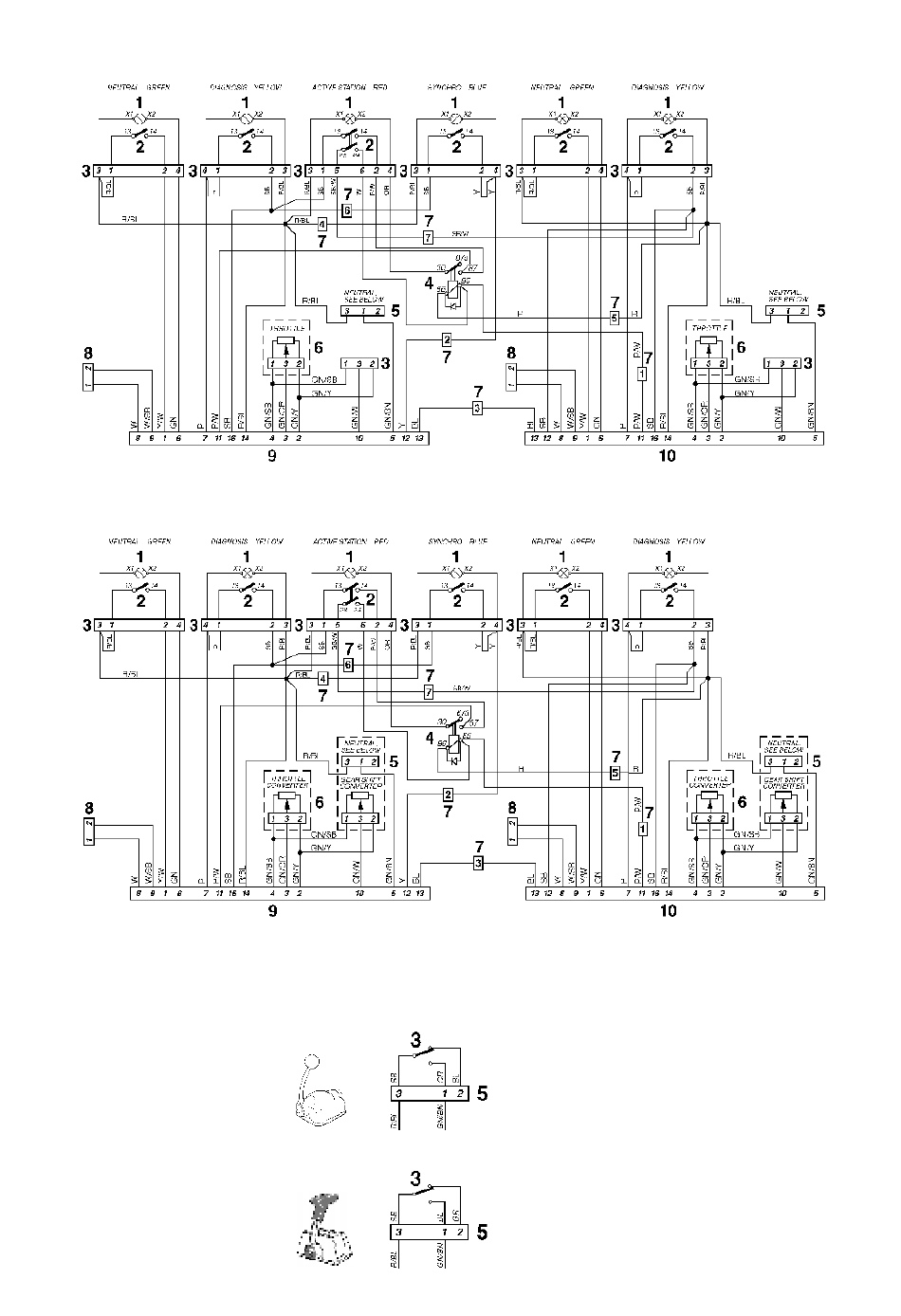

Plusieurs postes de commande – installation bimoteur – commande à levier simple
Plusieurs postes de commande – installation bimoteur – commande à levier double
Codification des couleurs
de câble
BL = Bleu
BN = Marron
GN = Vert
OR = Orange
P = Rose
R = Rouge
SB = Noir
W = Blanc
Y = Jaune
Section de câble = 0,75 mm
Commande VP:
Version récente
Version ancienne POINT MORT
2
.
Schéma de positionnement (les deux schémas)
POINT MORT
1. Lampe témoin
2. Commutateur
3. Connecteur
4. Relais
5. Rupteur de fin de course
6. Potentiomètre
7. Connecteur, câble de connexion bâbord-tribord
8. Connecteur 2 pôles (prise diagnostic)
9. Connecteur 16 pôles, moteur bâbord
10. Connecteur 16 pôles, moteur tribord
75
