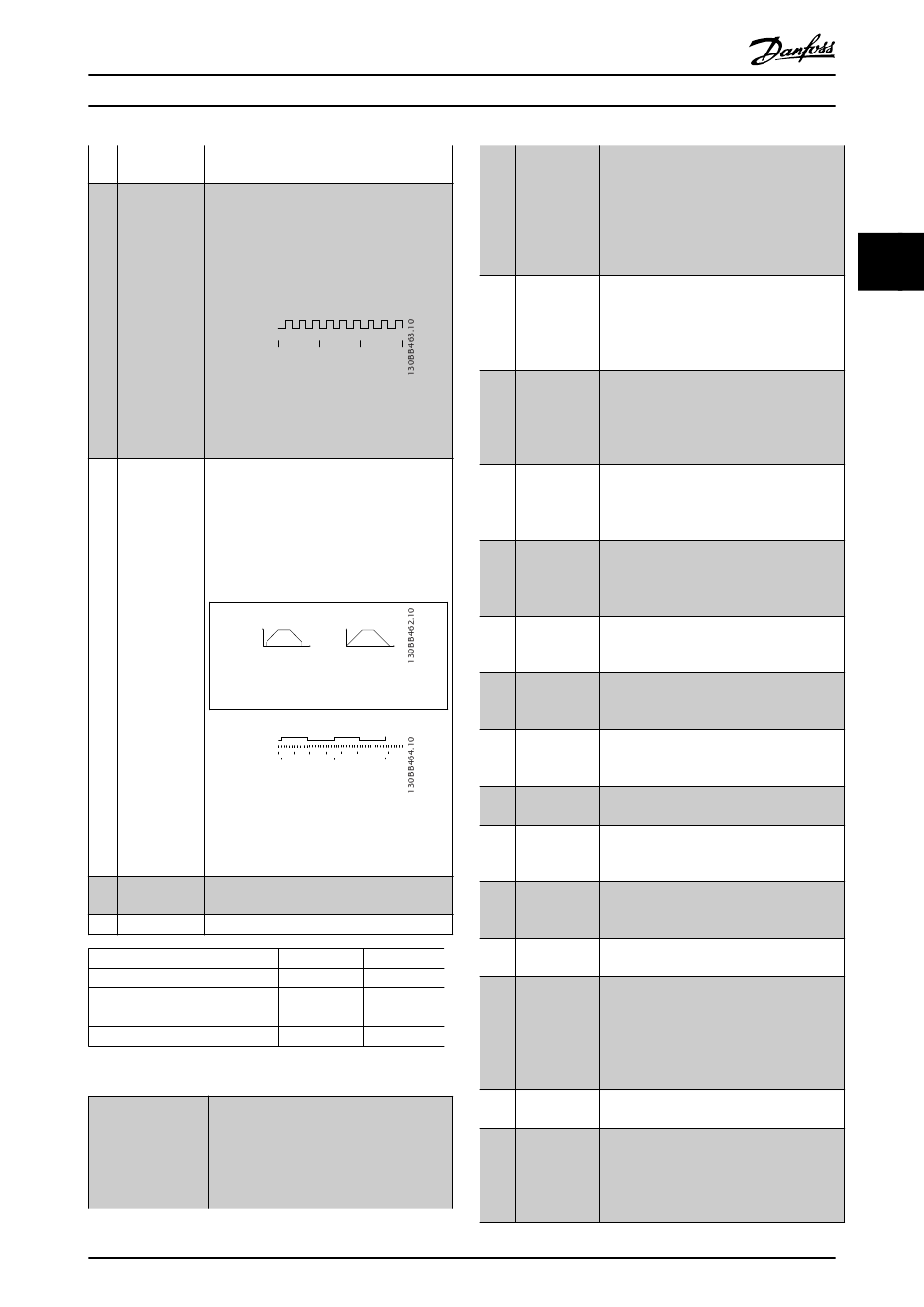

Description des paramètres
être définie au par. paramétre 1-84 Valeur
compteur stop précis.
[31] Décl. front Compte le nombre de flancs d'impulsion
d'imp. par temps d'échantillonnage. Ceci donne
une résolution plus élevée à haute
fréquence mais ce n'est pas aussi précis à
basse fréquence. Utiliser ce principe
d'impulsion pour les codeurs à très basse
résolution (p. ex. 30 ppr).
Pulse
Sample time
Illustration 3.33 Flancs d'impulsion par
temps d'échantillonnage
[32] Entrée Mesure la durée entre les flancs. Cela donne
impulsions une résolution plus élevée à basse
fréquence mais ce n'est pas aussi précis à
haute fréquence. Ce principe présente une
fréquence de coupure qui le rend inadapté
pour les codeurs à très basses résolutions
(p. ex. 30 ppr) à faibles vitesses.
Speed [rpm]
a
a : résolution de
codeur très basse
Pulse
Timer
Sample time
Time counter
Illustration 3.34 Durée entre les flancs
d'impulsion
[34] Bit rampe 0 Permet de choisir l'une des 4 rampes
disponibles, conformément au Tableau 3.17.
[35] Bit rampe 1 Comme pour le Bit rampe 0.
Bit rampe prédéfini
Rampe 1
Rampe 2
Rampe 3
Rampe 4
Tableau 3.17 Bit rampe prédéfini
[40] Dém. précis Un démarrage précis avec impulsion
impuls. nécessite une impulsion de 3 ms sur la
borne 18 ou 19.
Lorss de la l'utilisation du par. 1-83 Fonction
de stop précis [1] Stopcpteur(reset) ou [2]
Stopcpteur ss reset :
MG33MJ04
Guide de programmation
Speed [rpm]
Time[sec] b Time[sec]
b : résolution de
codeur standard
Time Start Read Timer: Read Timer:
20 timer tides 20 timer tides
1 0
0 0
0 1
1 0
1 1
Danfoss A/S © Rév. 10/2014 Tous droits réservés.
Lorsque la référence est atteinte, le
variateur de fréquence active de manière
interne le signal de stop précis. Cela
signifie que le variateur de fréquence
effectue le stop précis lorsque la valeur du
compteur du par. paramétre 1-84 Valeur
compteur stop précis est atteinte.
[41] Arrêt précis Envoie un signal d'impulsion d'arrêt lorsque
NF imp. la fonction de stop précis est activée au
paramétre 1-83 Fonction de stop précis. La
fonction d'impulsions d'arrêt précis NF est
disponible pour les bornes 18 ou 19.
[51] Verrouillage Cette fonction permet d'attribuer une
sécu. défaillance externe au variateur de
fréquence. Cette défaillance est traitée de
la même manière qu'une alarme générée
en interne.
[55] Augmenter Signal d'augmentation transmis vers la
pot. dig. fonction Potentiomètre digital décrite dans
le groupe de paramètres 3-9* Potentiomètre
dig.
[56] Diminuer pot. Signal de diminution transmis vers la
dig. fonction Potentiomètre digital décrite dans
le groupe de paramètres 3-9* Potentiomètre
dig.
[57] Effacer pot. Efface la référence du potentiomètre digital
dig. décrite dans le groupe de paramètres 3-9*
Potentiomètre dig.
[60] Compteur A (Borne 29 ou 33 uniquement) entrée
servant à l'incrémentation du compteur
SLC.
[61] Compteur A (Borne 29 ou 33 uniquement) entrée
servant à la décrémentation du compteur
SLC.
[62] Reset Entrée servant à la réinitialisation du
compteur A compteur A.
[63] Compteur B (Borne 29 ou 33 uniquement) entrée
servant à l'incrémentation du compteur
SLC.
[64] Compteur B (Borne 29 ou 33 uniquement) entrée
servant à la décrémentation du compteur
SLC.
[65] Reset Entrée servant à la réinitialisation du
compteur B compteur B.
[70] Frein frein Retour de frein pour les applications de
méca. levage : Régler le par.
paramétre 1-01 Principe Contrôle Moteur sur
[3] Flux retour codeur ; régler le par.
paramétre 1-72 Fonction au démar. sur [6]
Déclcht frein levage.
[71] Frein frein Retour de frein inversé pour les
méca. inv. applications de levage.
[72] Inversion Si l'option est activée, elle inverse l'erreur
erreur PID résultant du régulateur PID de process.
Disponible uniquement si Mode Config. est
réglé sur Bobin. enroul. surface, Boucl.ouv.
vit. PID ét. ou Boucl.ferm.vit.PID ét.
