Danfoss VLT AutomationDrive FC 301 Guide De Programmation page 141

Description des paramètres
13-10 Opérande comparateur
Tableau [6]
Option: Fonction:
[195] Digital input x46/3
[196] Digital input x46/4
[197] Digital input x46/5
[198] Digital input x46/6
[199] Digital input x46/7
13-11 Opérateur comparateur
Tableau [6]
Option: Fonction:
Sélectionner l'opérateur à utiliser dans la
comparaison. C'est un paramètre sous forme de
tableau contenant les opérateurs des
comparateurs 0 à 5.
[0] < Le résultat de l'évaluation est VRAI, lorsque la
variable sélectionnée au par.
paramétre 13-10 Opérande comparateur est
inférieure à la valeur fixe du par. 13-12 Valeur
comparateur. Le résultat est FAUX si la variable
sélectionnée au paramétre 13-10 Opérande
comparateur est supérieure à la valeur fixe du
13-12 Valeur comparateur.
[1] ≈ (égal) Le résultat de l'évaluation est VRAI lorsque la
variable sélectionnée au par.
paramétre 13-10 Opérande comparateur est à peu
près égale à la valeur fixe du par. 13-12 Valeur
comparateur.
[2] > Logique inversée de l'option < [0].
[5] VRAI plus
long que..
[6] FAUX
plus long
que..
[7] VRAI plus
court
que..
[8] FAUX
plus court
que..
13-12 Valeur comparateur
Tableau [6]
Range: Fonction:
Size [-100000 - Saisir le « niveau de déclen-
related 100000 ] chement » de la variable surveillée
*
par ce comparateur. C'est un
paramètre sous forme de tableau qui
contient les valeurs des
comparateurs 0 à 5.
MG33MJ04
Guide de programmation

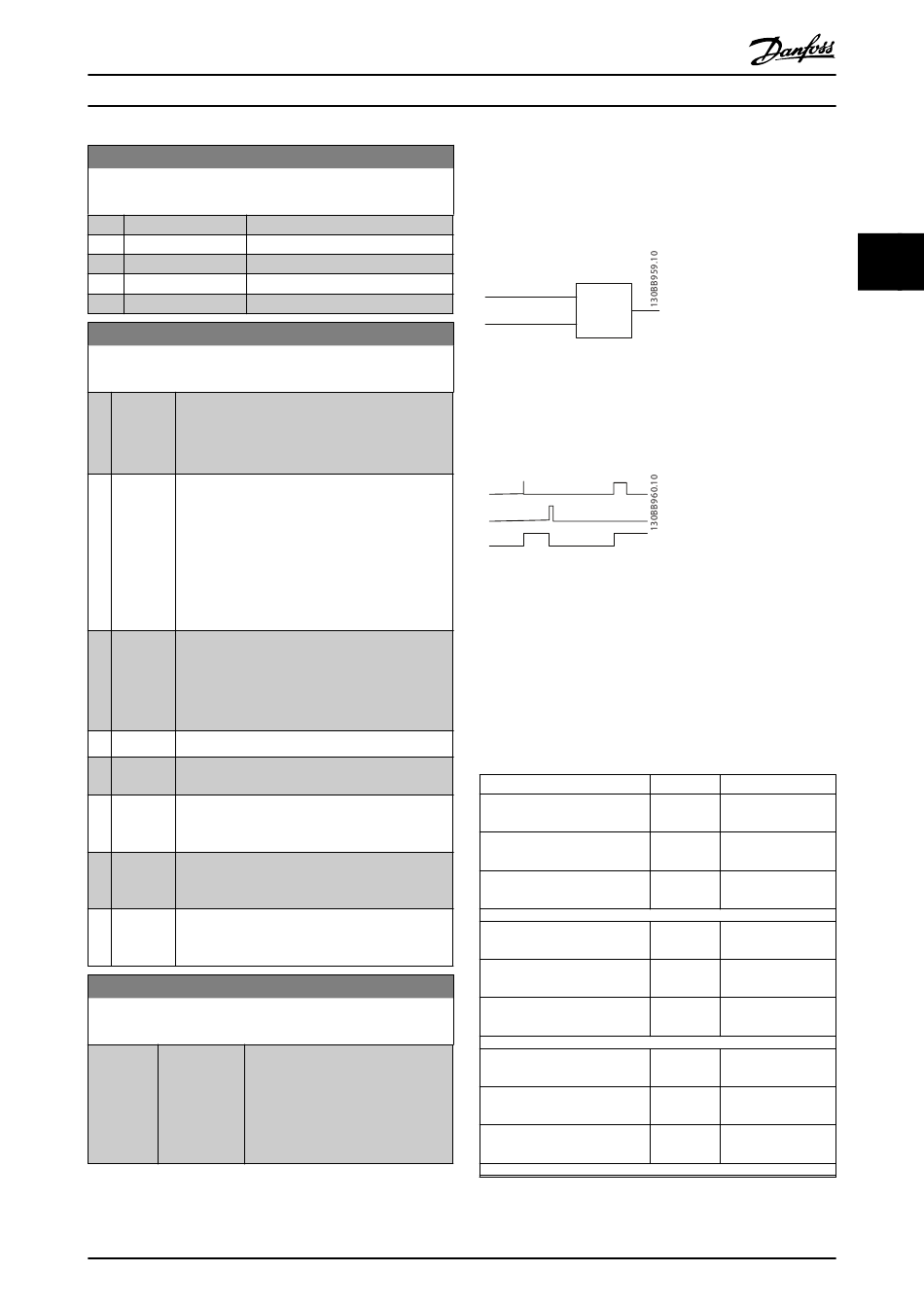

3.14.3 13-1* Bascules RS
Les bascules Reset-Set maintiennent le signal jusqu'à la
prochaine mise sous tension ou hors tension.
Par. 13-15
RS-FF Operand S
Par. 13-16
RS-FF Operand R
Illustration 3.51 Bascules Reset-Set
Deux paramètres sont utilisés et la sortie peut servir dans
les règles logiques et en tant qu'événement.
S
R
Flip Flop Output
Illustration 3.52 Sorties bascules
Les deux opérateurs peuvent être sélectionnés parmi une
longue liste. Dans ce cas particulier, la même entrée
digitale peut servir pour Set et Reset, ainsi cette même
entrée sert de marche/arrêt. Les réglages suivants peuvent
être utilisés pour configurer la même entrée digitale en
tant que marche/arrêt (exemple donné avec l'entrée DI32,
mais ceci n'est pas obligatoire).
Paramètre
Paramétre 13-00 Mode contr.
log avancé
Paramétre 13-01 Événement de
démarrage
Paramétre 13-02 Événement
d'arrêt
Paramétre 13-40 Règle de
Logique Booléenne 1 [0]
Paramétre 13-42 Règle de
Logique Booléenne 2 [0]
Paramétre 13-41 Opérateur de
Règle Logique 1 [0]
Paramétre 13-40 Règle de
Logique Booléenne 1 [1]
Paramétre 13-42 Règle de
Logique Booléenne 2 [1]
Paramétre 13-41 Opérateur de
Règle Logique 1 [1]
Danfoss A/S © Rév. 10/2014 Tous droits réservés.
Réglage Remarques
Actif
VRAI
FAUX
[37] Entrée
dig. DI32
[2] En
fonction
[3] ET NON
[37] Entrée
dig. DI32
[2] En
fonction
[1] ET
139
3 3
