Introduction
Les entrées et sorties digitales et analogiques doivent être
connectées séparément aux entrées communes du
variateur de fréquence (borne 20, 55, 39) afin d'éviter que
les courants de terre des deux groupes n'affectent d'autres
groupes. Par exemple, la commutation sur l'entrée digitale
peut troubler le signal d'entrée analogique.

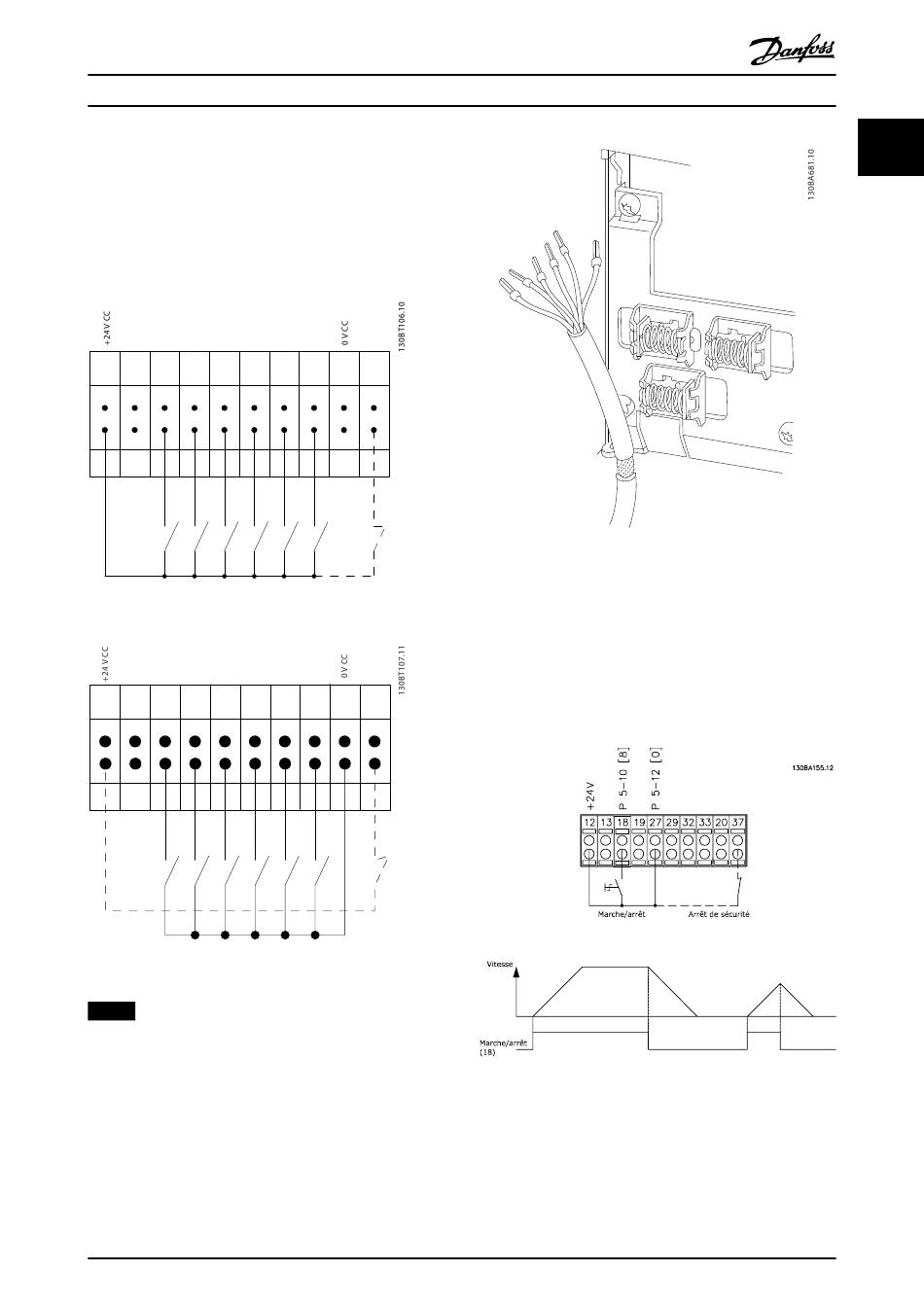

Polarité d'entrée des bornes de commande
PNP (source)
Câblage entrée digitale
12 13 18 19 27 29
Illustration 1.3 PNP (source)
NPN (dissipateur)
Câblage entrée digitale
12 13 18 19 27 29
Illustration 1.4 NPN (dissipateur)
AVIS!
Les câbles de commande doivent être blindés/armés.
Voir le chapitre Mise à la terre des câbles de commande
blindés du Manuel de configuration pour la terminaison
correcte des câbles de commande.
MG33MJ04
Guide de programmation
32 33 20 37
32 33 20 37
Danfoss A/S © Rév. 10/2014 Tous droits réservés.
Illustration 1.5 Mise à la terre des câbles de commande
blindés/armés
1.5.1 Marche/arrêt
Borne 18 = 5-10 E.digit.born.18 [8] Démarrage
Borne 27 = 5-12 E.digit.born.27 [0] Inactif (Lâchage par
défaut)
Borne 37 = Safe Torque Off (si disponible)
Illustration 1.6 Marche/arrêt
