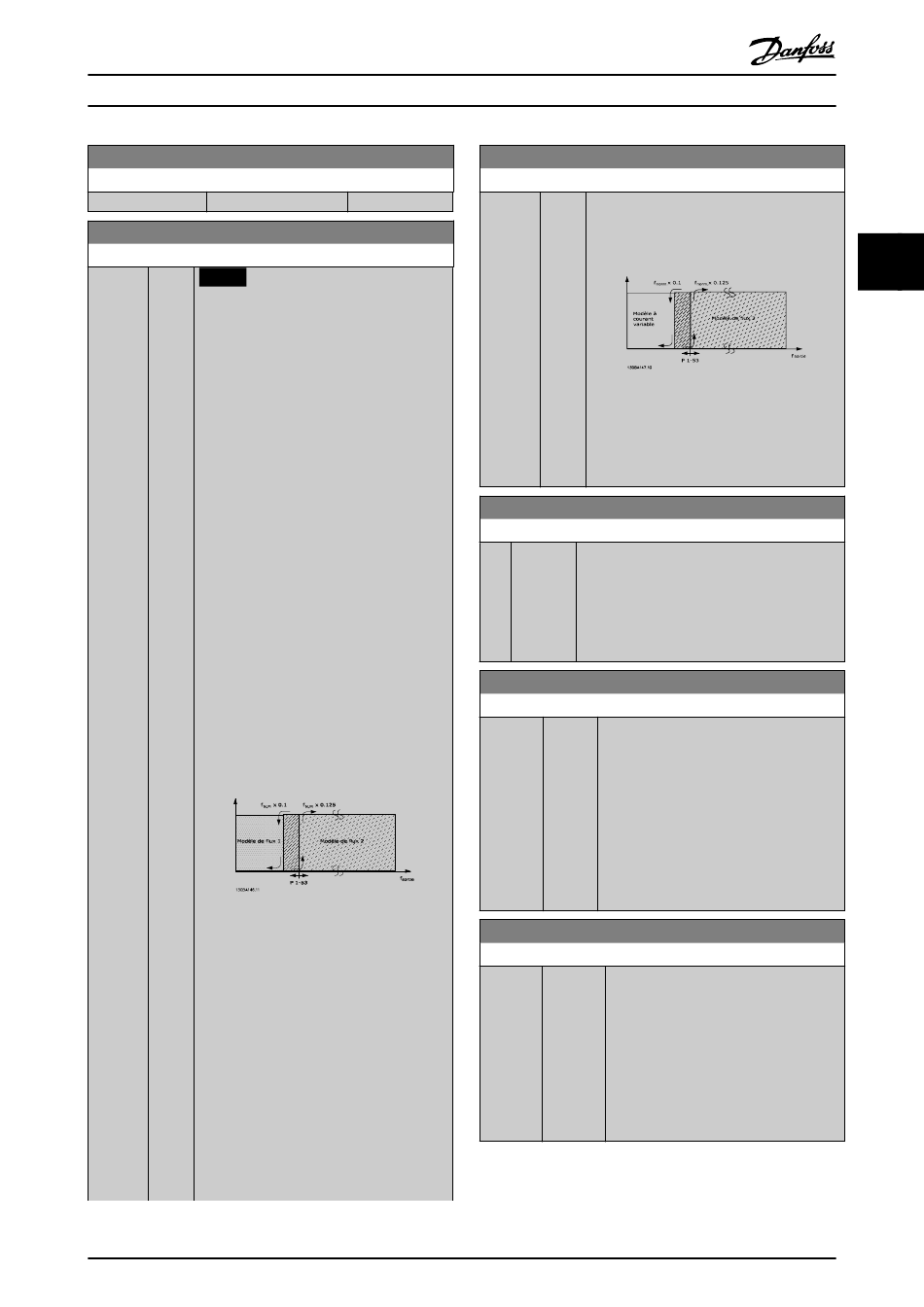

Description des paramètres
1-52 Magnétis. normale vitesse min [Hz]
Range:
Size related [ 0 - 250.0 Hz]
*
1-53 Changement de modèle fréquence
Range: Fonction:
AVIS!
Size [ 4 -
related 18.0
*
Ce paramètre ne peut pas être réglé
Hz]
lorsque le moteur est en marche.
Changement du modèle de flux
Entrer la valeur de la fréquence pour un
changement entre deux modèles pour
déterminer la vitesse du moteur. Choisir la
valeur en fonction des réglages des par.
paramétre 1-00 Mode Config. et
paramétre 1-01 Principe Contrôle Moteur. Il
existe 2 options : commutation entre modèle
de flux 1 et modèle de flux 2 ou
commutation entre mode courant variable et
modèle de flux 2. FC 302 uniquement.
Modèle de flux 1 − modèle de flux 2
Ce modèle est utilisé lorsque le
paramétre 1-00 Mode Config. est réglé sur
Boucle fermée vit. [1] ou Couple [2] et que le
paramétre 1-01 Principe Contrôle Moteur est
réglé sur Flux retour codeur [3]. Avec ce
paramètre, il est possible de créer un
ajustement du point de glissement où le FC
302 commute entre modèle de flux 1 et
modèle de flux 2, ce qui est très utile dans
des applications de commande de couple et
de vitesse sensibles.
Illustration 3.8 Paramétre 1-00 Mode Config.
= Boucle fermée vit. [1] ou Couple [2] et
paramétre 1-01 Principe Contrôle Moteur =
Flux retour codeur [3]
Courant variable − modèle de flux − sans
retour
Ce modèle est utilisé lorsque le par.
paramétre 1-00 Mode Config. est réglé sur [0]
Boucle ouverte vit. et que le par.
paramétre 1-01 Principe Contrôle Moteur est
réglé sur [2] Flux ss retour.
En boucle ouverte vitesse en mode flux, la
vitesse est déterminée à partir de la mesure
instantanée.
MG33MJ04
Guide de programmation
1-53 Changement de modèle fréquence
Fonction: Range:
1-54 Voltage reduction in fieldweakening
Range:
0 V [0 - 100
*
V]
1-55 Caract. V/f - U
Range:
Size
related
*
1-56 Caract. V/f - f
Range:
Size
related
*
Danfoss A/S © Rév. 10/2014 Tous droits réservés.
Fonction:
En dessous de f x 0,1, le variateur
norm
fonctionne sur un modèle à courant variable.
Au-dessus de f x 0,125, le variateur
norm
fonctionne sur un modèle de flux.
Illustration 3.9 Paramétre 1-00 Mode
Config. = [0] Boucle ouverte vit.,
paramétre 1-01 Principe Contrôle Moteur =
[2] Flux ss retour
Fonction:
La valeur de ce paramètre réduit la tension
maximale disponible pour le flux du moteur en
affaiblissement de champ, pour laisser plus de
tension disponible pour le couple. Garder à
l'esprit qu'une valeur trop élevée peut entraîner
des problèmes de blocage à haute vitesse.
Fonction:
[0 - Saisir la tension à chaque point de
1000 V] fréquence pour former manuellement une
caractéristique V/f correspondant au
moteur.
Les points de fréquence sont définis au
paramétre 1-56 Caract. V/f - f.
Ce paramètre est un paramètre de tableau
[0-5] et n'est accessible que lorsque le
paramétre 1-01 Principe Contrôle Moteur est
réglé sur [0] U/f.
Fonction:
[ 0 - Saisir les points de fréquence pour former
1000.0 manuellement une caractéristique V/f
Hz] correspondant au moteur.
La tension de chaque point est définie au
paramétre 1-55 Caract. V/f - U.
Ce paramètre est un paramètre de tableau
[0-5] et n'est accessible que lorsque le
paramétre 1-01 Principe Contrôle Moteur est
réglé sur [0] U/f.
