Description des paramètres
AVIS!
Le moteur est susceptible de démarrer sans préavis. Si le
nombre spécifié de réinitialisations automatiques est
atteint dans les 10 minutes, le variateur de fréquence
passe en mode [0] Reset manuel. Une fois le reset manuel
3 3
effectué, le réglage du par. 14-20 Mode reset revient à la
sélection initiale. Si le nombre de réinitialisations
automatiques n'est pas atteint dans les 10 minutes, ou si
un reset manuel est effectué, le compteur interne de
resets automatiques est remis à zéro.
AVIS!
Le reset automatique sera également actif pour remettre
à zéro la fonction Safe Torque Off des versions < 4.3x du
micrologiciel.
14-21 Temps reset auto.
Range:
10 s [0 - 600 s] Saisir l'intervalle de temps entre le déclen-
*
14-22 Mod. exploitation
Option:
156
VLT
Fonction:
chement et le démarrage du mode de reset
auto. Ce paramètre est actif lorsque le par.
14-20 Mode reset est réglé sur [1]-[13] Reset
auto.
Fonction:
Utiliser ce paramètre pour définir un fonction-
nement normal ; effectuer des tests ou initialiser
tous les paramètres sauf paramétre 15-03 Mise
sous tension, paramétre 15-04 Surtemp. et
paramétre 15-05 Surtension. Cette fonction n'est
active que si le variateur est déconnecté puis
reconnecté au secteur.
Sélectionner [0] Fonction. normal pour l'exploi-
tation normale du variateur de fréquence avec
le moteur dans l'application choisie.
Sélectionner [1] Test carte contrôle pour tester les
entrées et les sorties analogiques et digitales
ainsi que la tension de contrôle de +10 V. Cet
essai nécessite le raccordement d'un connecteur
d'essai avec des liaisons internes. Suivre la
procédure ci-dessous pour effectuer le test de la
carte de commande :
1. Sélectionner [1] Test carte contrôle.
2. Mettre hors tension l'alimentation
secteur et attendre que l'éclairage de
l'écran d'affichage disparaisse.
3. Mettre les commutateurs S201 (A53) et
S202 (A54) sur ON/I.
4. Enficher le connecteur de test (voir
l'Illustration 3.59).
5. Connecter à l'alimentation secteur.
Danfoss A/S © Rév. 10/2014 Tous droits réservés.
®
AutomationDrive FC 301/302
14-22 Mod. exploitation
Option:
[0] Fonction.
normal
*
[1] Test carte
contrôle
Fonction:
6. Effectuer différents essais.
7. Les résultats s'affichent sur le LCP et le
variateur entre dans une boucle infinie.
8. Le Paramétre 14-22 Mod. exploitation
est automatiquement réglé sur
Fonctionnement normal. Exécuter un
cycle de puissance pour lancer une
exploitation normale après un essai de
la carte de commande.
L'essai est réussi si le
Le LCP affiche : Carte commande OK.
Couper l'alimentation secteur du variateur de
fréquence et enlever le connecteur d'essai. Le
voyant vert de la carte de commande s'allume.
Si l'essai échoue, le
Le LCP affiche : Échec E/S de la carte de
commande.
Remplacer le variateur de fréquence ou la carte
de commande. Le voyant rouge de la carte de
commande s'allume. Tester les fiches (relier les
bornes suivantes entre elles) : 18 - 27 - 32 ; 19 -
29 - 33 ; 42 - 53 - 54
12 13 18 19 27 29 32 33 20 37
FC 302
12 13 18 19 27 32 33 20
FC 301
39 42 50 53 54 55
FC 301 &
FC 302

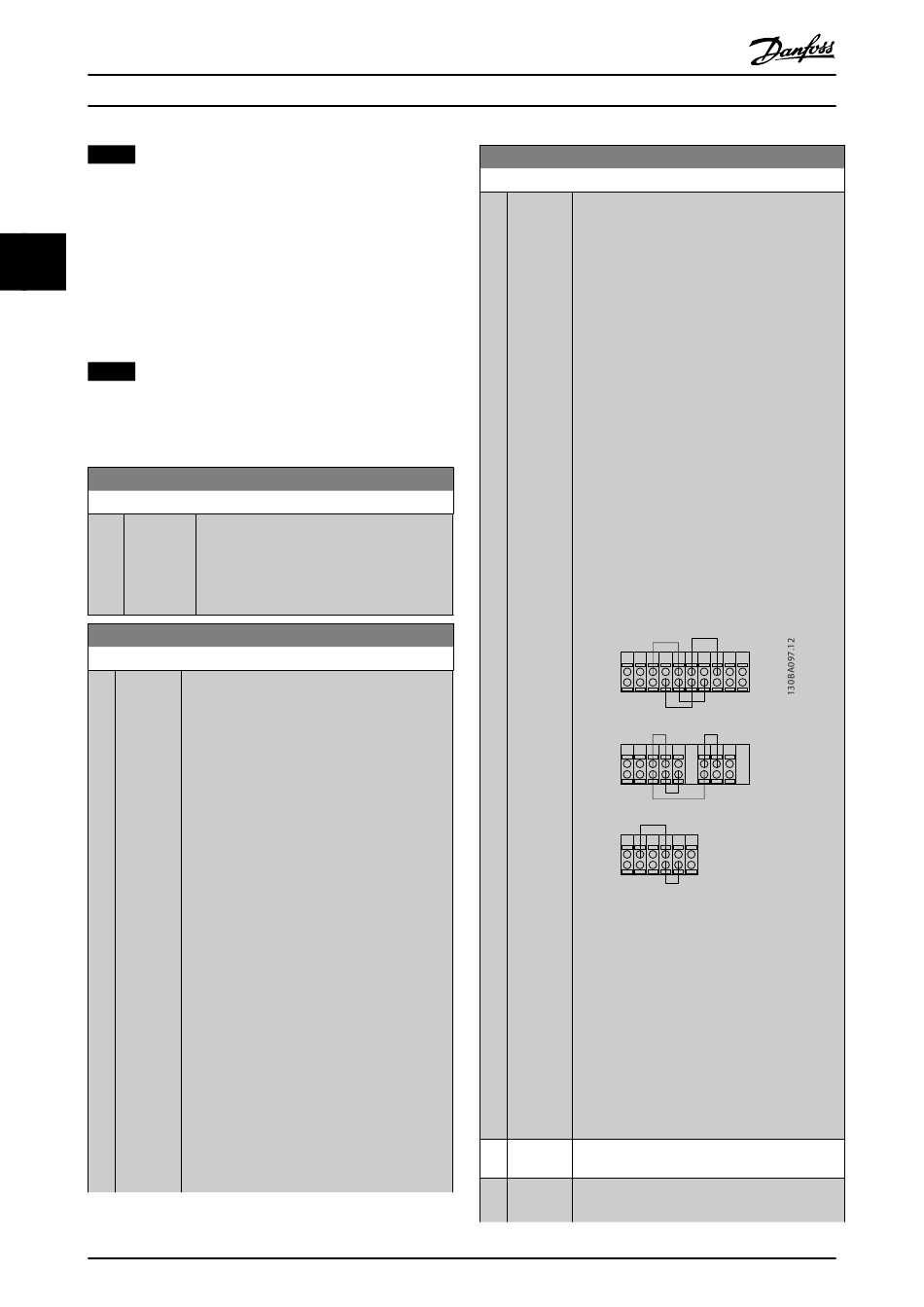

Illustration 3.59 Test des fiches
Sélectionner [2] Initialisation pour remettre
toutes les valeurs des paramètres aux réglages
par défaut sauf pour : paramétre 15-03 Mise sous
tension, paramétre 15-04 Surtemp. et
paramétre 15-05 Surtension. Le variateur de
fréquence se réinitialise à la prochaine mise sous
tension.
Le Paramétre 14-22 Mod. exploitation revient
également au réglage par défaut [0] Fonction.
normal.
Ne pas oublier de régler les commutateurs S201
(A53) et S202 (A54) comme spécifié dans la
MG33MJ04
