Description des paramètres
6-70 Sortie borne X45/1
Option: Fonction:
analogique en cas de temporisation du
bus.
[150] Fréq. sortie max Dépend du par.
4-20 mA paramétre 4-19 Frq.sort.lim.hte.
6-71 Mise échelle min. s.born.X45/1
Range: Fonction:
0.00% [0.00 - Mettre à l'échelle la valeur min. de sortie
*
200.00%] du signal analogique sélectionné à la
borne X45/1, comme % de la valeur max.
du signal. Par exemple, si l'on souhaite 0
mA (ou 0 Hz) à 25 % de la valeur
maximum de sortie, alors programmer la
valeur 25 %. La mise à l'échelle de valeurs
jusqu'à 100 % ne peut jamais être
supérieure au réglage correspondant du
6-72 Mise échelle max. s.born.X45/1.
6-72 Mise échelle max. s.born.X45/1
Range: Fonction:
100% [0.00 - Mettre à l'échelle la valeur maximale de sortie
*
200.00%] du signal analogique sélectionné à la borne
X45/1. Régler la valeur à la valeur maximale
pour le signal du courant de sortie. La sortie
peut être mise à l'échelle pour donner un
courant inférieur à 20 mA à l'échelle totale ou
égal à 20 mA pour une sortie inférieure à 100
% pour la valeur de signal maximale. Si 20
mA est le courant de sortie souhaité pour une
valeur comprise entre 0 et 100 % de la sortie
à l'échelle totale, programmer la valeur du
pourcentage dans le paramètre, à savoir 50 %
= 20 mA. Si un courant compris entre 4 et 20
mA est souhaité comme sortie maximale (100
%), la valeur du pourcentage est calculée de
la façon suivante (exemple dans lequel la
sortie max. souhaitée est 10 mA) :
IPLAGE mA
I SOUHAITÉ MAX mA
mA
20 − 4
=
mA
10
MG33MJ04
Guide de programmation
x 100%
x 100% = 160%
Danfoss A/S © Rév. 10/2014 Tous droits réservés.

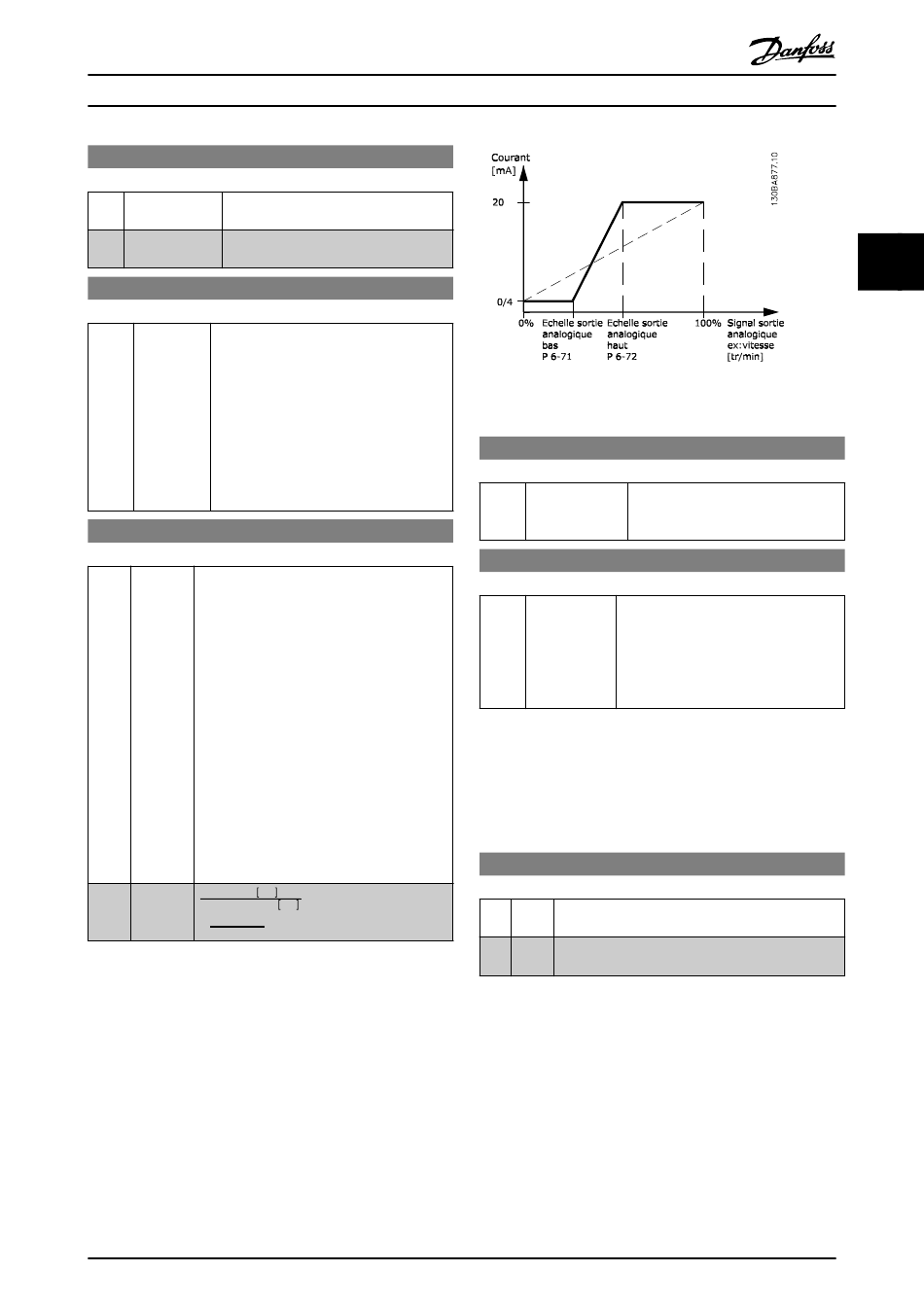

Illustration 3.44 Échelle max. sortie
6-73 Ctrl par bus sortie borne X45/1
Range: Fonction:
0.00% [0.00 - 100.00%] Maintient le niveau de la sortie
*
analogique 3 (borne X45/1) si
contrôlée par le bus.
6-74 Tempo prédéfinie sortie borne X45/1
Range: Fonction:
0.00% [0.00 - Maintient le niveau préréglé de la sortie
*
100.00%] analogique 3 (borne X45/1).
Si une temporisation du bus et une
fonction de temporisation sont
sélectionnées au 6-70 Sortie borne X45/1,
la sortie est prédéfinie sur ce niveau.
3.8.9 6-8* Sortie ANA 4 MCB 113
Par. de configuration de mise à l'échelle et limites de
l'entrée analogique 4, bornes X45/3 et X45/4. Les sorties
analogiques sont des sorties de courant : 0/4 à 20 mA. La
résolution sur la sortie analogique est de 11 bits.
6-80 Sortie borne X45/3
Option: Fonction:
Sélectionner la fonction de la borne X45/3 comme
sortie de courant analogique.
[0] Inactif Choix disponibles identiques à ceux du par.
*
6-70 Sortie borne X45/1.
