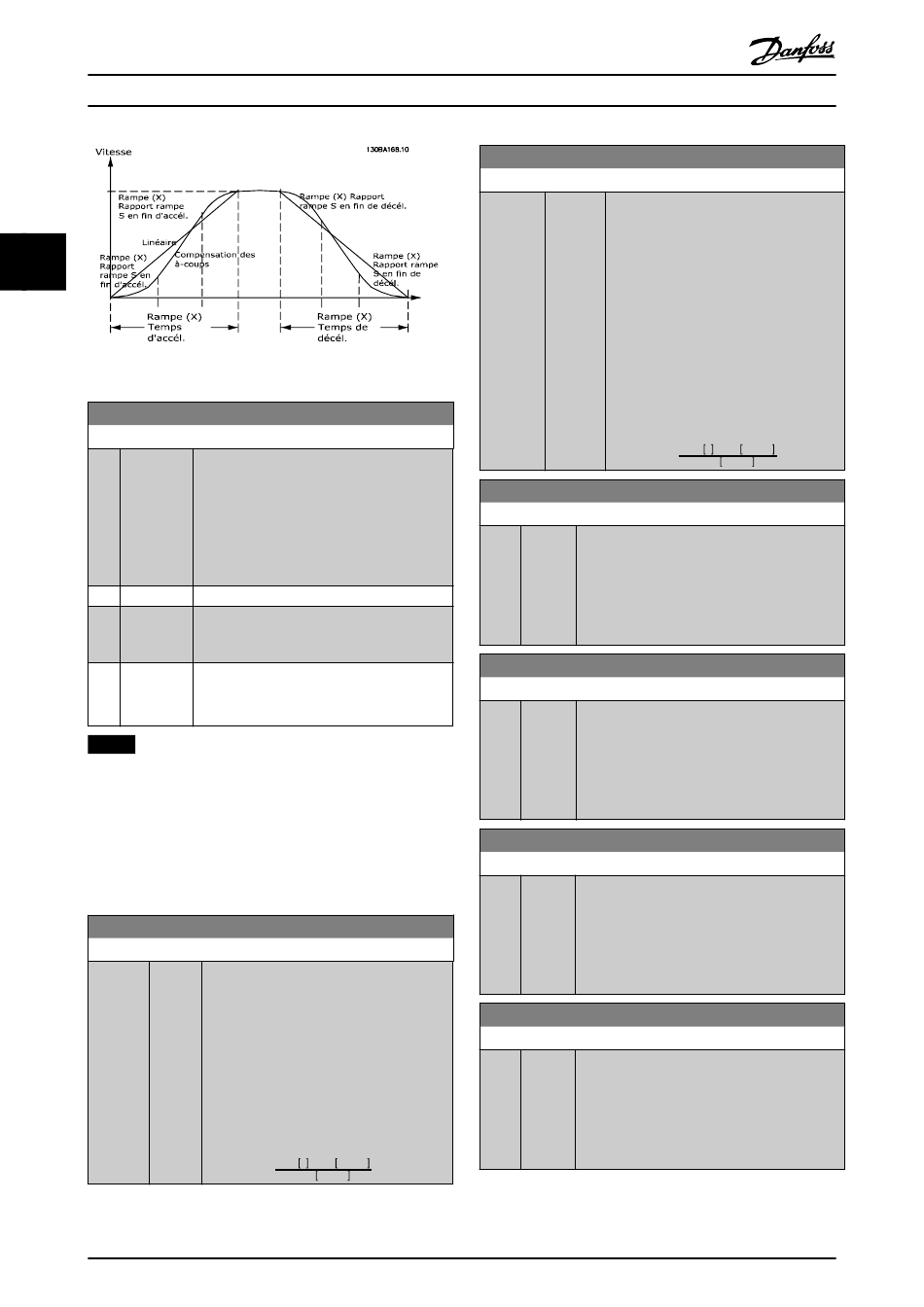

Danfoss VLT AutomationDrive FC 301 Guide De Programmation page 76

Description des paramètres
3 3
Illustration 3.26 Temps de rampe linéaires
3-40 Type rampe 1
Option:
[0] Linéaire
*
[1] Jerk
constant
RampS
[2] Tps rampe
S
AVIS!
Si [1] Jerk constant RampS est sélectionné et si la
référence au cours de la rampe est modifiée, le temps de
rampe peut être prolongé afin d'obtenir un mouvement
sans à-coups pouvant entraîner un temps de démarrage
ou d'arrêt plus long.
L'ajustement supplémentaire des rapports de rampe S ou
la commutation des activateurs peut être nécessaire.
3-41 Temps d'accél. rampe 1
Range:
Size [ 0.01
related - 3600
*
s]
74
VLT
Fonction:
Sélectionner le type de rampe selon les
spécifications d'accélération et de décélé-
ration.
Une rampe linéaire assure une accélération
constante au cours de la rampe. Une rampe S
assure une accélération non linéaire, en
compensant les à-coups de l'application.
Accélération avec le moins d'à-coups possible.
Rampe S en fonction des valeurs définies aux
par. paramétre 3-41 Temps d'accél. rampe 1 et
paramétre 3-42 Temps décél. rampe 1.
Fonction:
Entrer le temps d'accélération de rampe, c.-
à-d. le temps qu'il faut pour passer de 0
tr/min à la vitesse du moteur synchrone, n
Choisir un temps d'accélération de rampe
qui empêche le courant de sortie de
dépasser la limite de courant au
paramétre 4-18 Limite courant au cours de la
rampe. Valeur 0,00 = 0,01 s en mode vitesse.
Voir le temps de décélération de rampe au
paramétre 3-42 Temps décél. rampe 1.
tacc s x ns tr/min
Par. . 3 − 41 =
réf tr/min
Danfoss A/S © Rév. 10/2014 Tous droits réservés.
®
AutomationDrive FC 301/302
3-42 Temps décél. rampe 1
Range:
Size
related
*
3-45 Rapport rampe S 1 début accél.
Range:
50 % [ 1 - 99
*
%]
3-46 Rapport rampe S 1 fin accél.
Range:
50 % [ 1 - 99
*
%]
3-47 Rapport rampe S 1 début décél.
Range:
50 % [ 1 - 99
*
%]
.
S 3-48 Rapport rampe S 1 fin décél.
Range:
50 % [ 1 - 99
*
%]
Fonction:
[ 0.01 - Saisir le temps de décélération, c.-à-d. le
3600 s] temps de décélération qu'il faut pour
passer de la vitesse du moteur synchrone
n à 0 tr/min. Choisir un temps de décélé-
s
ration tel que le fonctionnement
générateur du moteur n'occasionne pas
de surtension dans l'onduleur et tel que le
courant généré ne dépasse pas la limite
de courant définie au par.
paramétre 4-18 Limite courant. Valeur 0,00
= 0,01 s en mode vitesse. Voir le temps
d'accélération de rampe au
paramétre 3-41 Temps d'accél. rampe 1.
tdéc s x ns tr/min
Par. . 3 − 42 =
réf tr/min
Fonction:
Entrer la proportion du temps total d'accél. de
la rampe (paramétre 3-41 Temps d'accél. rampe
1) où le couple d'accél. augmente. Plus le % est
élevé, meilleure est la compensation des à-
coups et plus réduits sont les à-coups au niveau
du couple dans l'application.
Fonction:
Entrer la proportion du temps total d'accél. de
la rampe (paramétre 3-41 Temps d'accél. rampe
1) où le couple d'accél. diminue. Plus le
pourcentage est élevé, meilleure est la compen-
sation des à-coups et plus réduits sont les à-
coups au niveau du couple dans l'application.
Fonction:
Entrer proportion du tps total de décél. de la
rampe (paramétre 3-42 Temps décél. rampe 1) où
le couple de décél. augmente. Plus le
pourcentage est élevé, meilleure est la compen-
sation des à-coups et plus réduits sont les à-
coups au niveau du couple dans l'application.
Fonction:
Entrer proportion du tps total de décél. de la
rampe (paramétre 3-42 Temps décél. rampe 1) où
le couple de décél. diminue. Plus le
pourcentage est élevé, meilleure est la compen-
sation des à-coups et plus réduits sont les à-
coups au niveau du couple dans l'application.
MG33MJ04
