Danfoss VLT AutomationDrive FC 301 Guide De Programmation page 73

Description des paramètres
3-03 Réf. max.
Range: Fonction:
Size [ par. 3-02 - Saisir la référence maximale. La
related 999999.999 référence maximale est la valeur
*
ReferenceFeed- maximale obtenue par la somme de
backUnit] toutes les références.
L'unité de la référence maximale
dépend :
3-04 Fonction référence
Option: Fonction:
[0] Somme Additionne les sources de référence
prédéfinies et externes.
[1] Externe/ Utilise la source de référence externe ou
prédéfinie prédéfinie.
Le passage entre externe et prédéfinie
s'effectue via un ordre ou une entrée digitale.
3.5.2 3-1* Consignes
Sélectionner les références prédéfinies. Sélectionner Réf
prédéfinie bit 0/1/2 [16], [17] ou [18] pour les entrées
digitales correspondantes dans le groupe de paramètres
5-1* Entrées digitales.
3-10 Réf.prédéfinie
Tableau [8]
Plage : 0-7
Range: Fonction:
0 % [-100 - Saisir jusqu'à 8 références prédéfinies (0-7) dans
*
100 %] ce paramètre en utilisant une programmation de
type tableau. La référence prédéfinie est
exprimée en pourcentage de la valeur Réf
(paramétre 3-03 Réf. max.). Lorsqu'une Réf
différente de 0 (paramétre 3-02 Référence
minimale) est programmée, la référence
prédéfinie est calculée sous forme d'un
pourcentage de la plage de référence totale, c.-à-
d. sur la base de la différence entre Réf
Réf , suite à quoi la valeur est ajoutée à Réf
MIN
En cas d'utilisation de références prédéfinies,
sélectionner Réf prédéfinie bit 0/1/2 [16], [17] ou
[18] pour les entrées digitales correspondantes
dans le groupe de paramètres 5-1* Entrées
digitales.
MG33MJ04
Guide de programmation
•
du choix de configuration
au par.
paramétre 1-00 Mode
Config. : sur [1] Boucle
fermée vit., tr/min ; sur [2]
Couple, Nm.
•
à l'unité sélectionnée au
par. paramétre 3-00 Plage
de réf..
MAX
MIN
et
MAX
.
MIN
Danfoss A/S © Rév. 10/2014 Tous droits réservés.

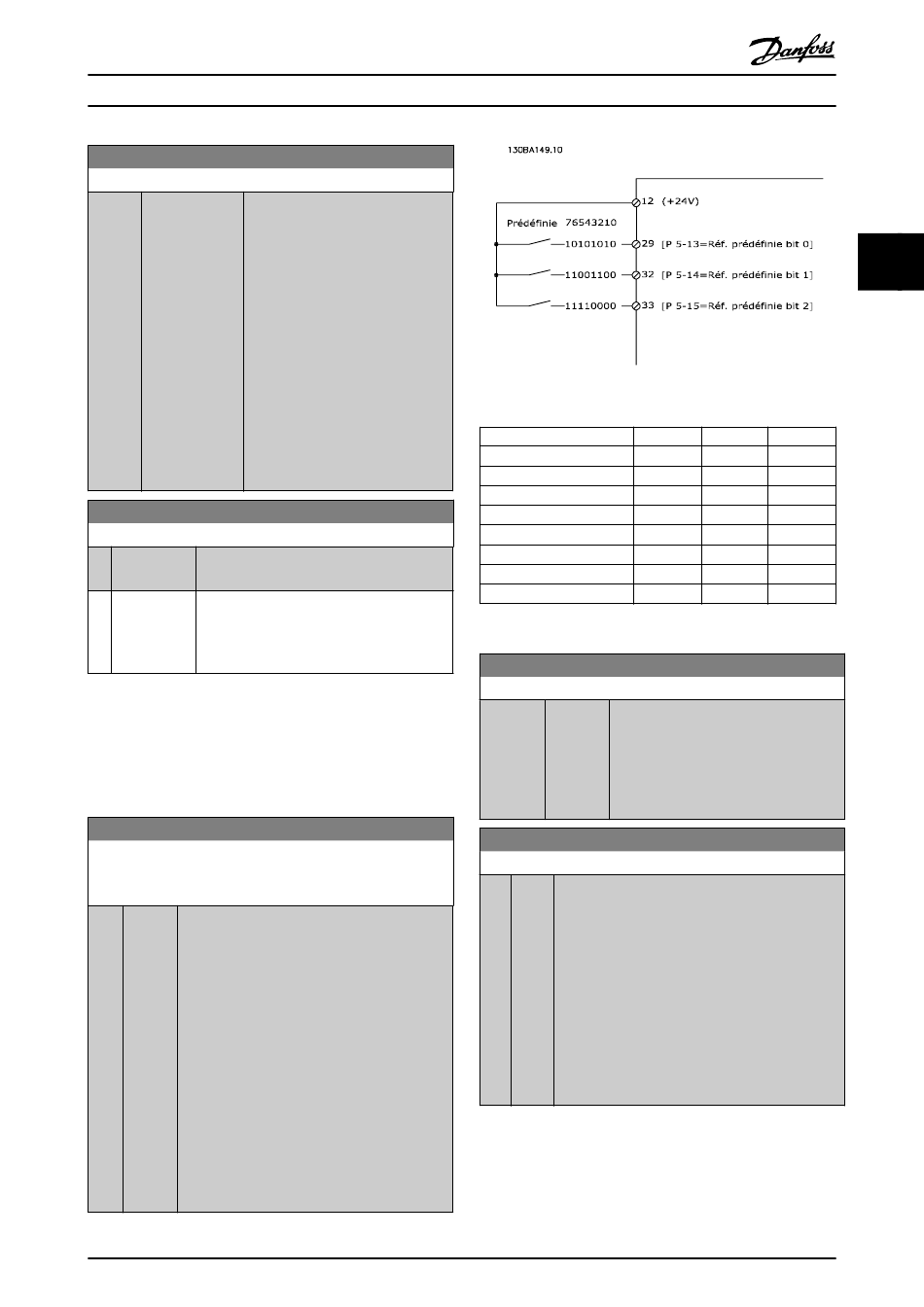

Illustration 3.21 Réf.prédéfinie
Bit de réf. prédéfinie
Réf.prédéfinie 0
Réf.prédéfinie 1
Réf.prédéfinie 2
Réf.prédéfinie 3
Réf prédéfinie 4
Réf prédéfinie 5
Réf prédéfinie 6
Réf prédéfinie 7
Tableau 3.12 Bit de réf. prédéfinie
3-11 Fréq.Jog. [Hz]
Range: Fonction:
Size [ 0 - par. La vitesse de jogging est la fréquence de
related 4-14 Hz] sortie fixe à laquelle le variateur de
*
fréquence tourne lorsque la fonction
Jogging est activée.
Voir aussi le paramétre 3-80 Tps rampe
Jog..
3-12 Rattrap/ralentiss
Range: Fonction:
0 [0 - Entrer un pourcentage (relatif) qui est ajouté ou
% 100 retranché à la référence effective de rattrapage ou
*
%] ralentissement respectivement. Si Rattrapage est
sélectionné par l'intermédiaire de l'une des entrées
digitales (5-10 E.digit.born.18 à 5-15 E.digit.born.33),
le pourcentage (relatif) est ajouté à la référence
totale. Si Ralentis. est sélectionné par l'intermédiaire
de l'une des entrées digitales (5-10 E.digit.born.18 à
5-15 E.digit.born.33), le pourcentage (relatif) est
retranché de la référence totale. L'on peut étendre
les fonctionnalités grâce à la fonction DigiPot. Voir
le groupe de paramètres 3-9* Potentiomètre dig.
2 1 0
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
71
3 3
