1.5. Méretek (mm) Curvo
H×Sz×Ma: 585×215×140
(23"×8½"×5½")
1.6. Súlyok
Hajtókészülék 8,3 kg
(18,3 lb)
Hajlítószegmen. 0,2..1,6 kg
(½..3½ lb)
Ellendarabok 0,1..0,2 kg
(¼..½ lb)
Rögzítőcsap 0,4 kg (⅞ lb)
REMS Akku Li-Ion
18 V, 2,6 Ah
18 V, 3,5 Ah
1.7. Zajkibocsátási érték
A munkahelyre vonatkoztatott
kibocsájtási érték 82 dB (A)
Akusztikus nyomás szint
Hangteljesítmény szint
Ingadozás
1.8. Vibrációk
A gyorsulás súlyozott
effektívértéke 2,5 m/s²
A feltüntetett rezgéskibocsátás-értéket szabványozott vizsgálati módszerrel
mérték és más készülékkel való összehasonlításra használható. A feltüntetett
rezgéskibocsátás-érték az előzetes felbecslésének alapjául szolgálhat.
VIGYÁZAT
A rezgésszint a készülék tényleges használata közben eltérhet a feltüntetett
értéktől, a készülék használatának módjától függően. A használat tényleges
körülményeitől függően szükség lehet arra, hogy a kezelő személy védelmére
biztonsági óvintézkedéseket hozzanak.
2. Üzembehelyezés
2.1. Villamos csatlakoztatás
FIGYELMEZTETÉS
Ügyeljen a hálózat feszültségére! Csatlakozás előtt ellenőrizze, hogy a
felszütség megyegyezik-e a gépen lévő teljesítmény címkén. Amennyiben az
elektromos gépet építkezéseken, párás környezetben hasonló helyeken hasz-
nálják, csak 30 mA hálózaton (FI-kapcsolóval) keresztül ajánlatos bekötni.
Az akkumulátorok és a csere akkumulátorok a REMS Akku-Curvo-hoz nincsenek
feltöltve. Az akkumulátorokat az első használat előtt teljesen fel kell tölteni. A
feltöltéséhez, használják a REMS gyorstöltőt (rendelési szám 571560).
Akkumulátorok
ÉRTESÍTÉS

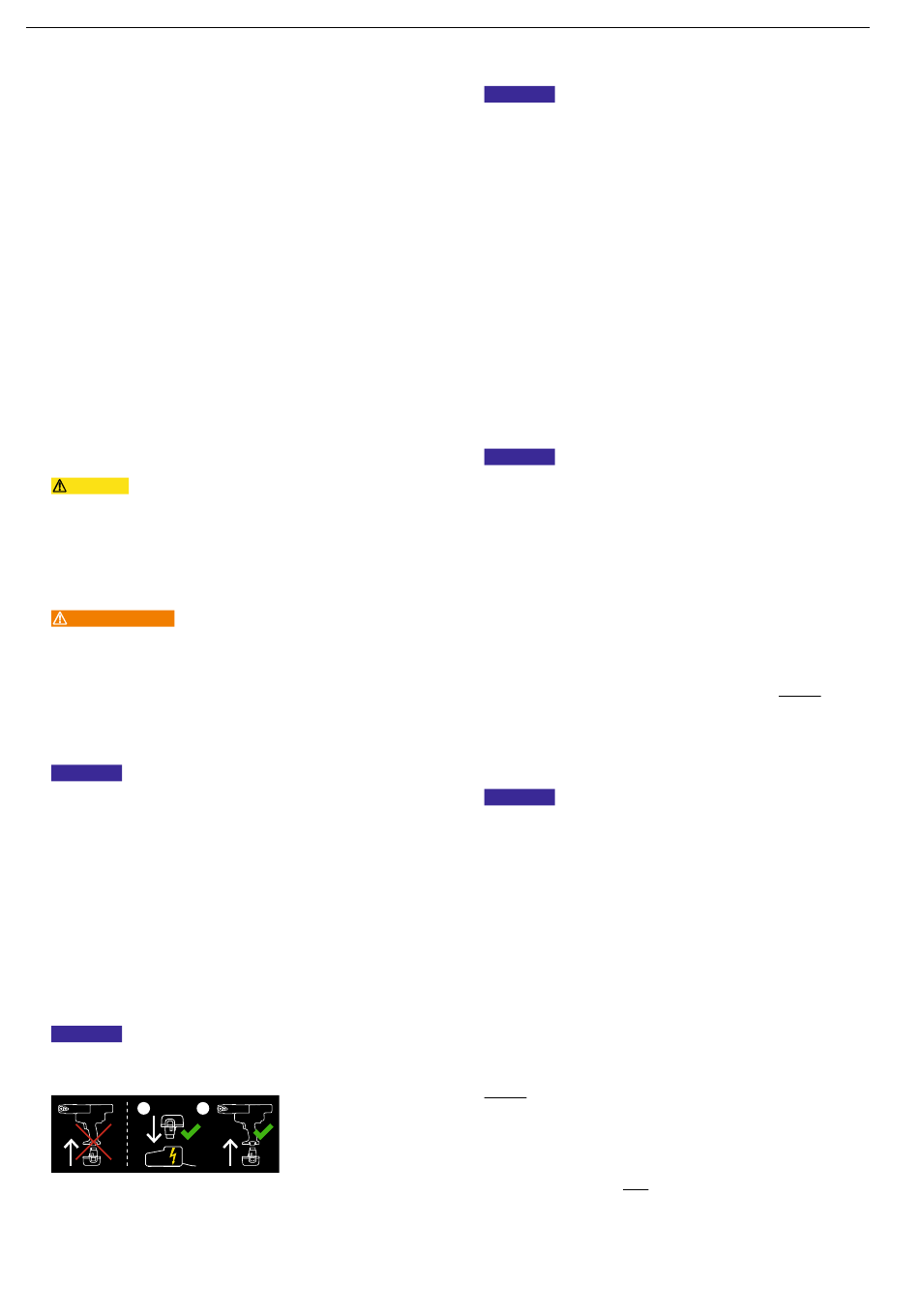

Az akkumulátort mindig függőlegesen kell a meghajtógépbe, valamint a gyors-
töltőbe betolni. Rézsútos betolás megrongálhatja a kontaktusokat és ez
rövidzárlatot okozhat, amely által az akkumulátor megrongálódik.
Mélykisütés, lemerülés
A Li-Ion akkumulátor esetében a feszültségnek nem szabad a minimális töltésszit
alá kerülnie, ellenkezö esetben mélykisütés következhet be, és az akkumulátor
megsérülhet. A REMS Li-Ion akkumulátorok mindíg elöre töltött állapotban kb.
40 %.-osan kerülnek eladásra. Ezért kell a a Li-Ion akkumulátorokat a használat
elött és aztán rendszeresen feltölteni. Amennyiben ezt az elöírást nem tartja
be, a Li-Ion akkumulátor a mélykisütésnek köszönhetöen megsérülhet.
Mélykisütés raktározás esetében
Amennyiben a relatívan kissé lemerült Li-Ion akkumulátort raktározzák, hosszabb
idö után mélykisülés/lemerülés történhet, és így megsérülhet. A Li-Ion akku-
mulátort ezért a raktározás elött fel kell tölteni, és legkésöbb 6 hónap után
újrafelhasználás elött feltétlenül ismételten fel kell tötleni.
ÉRTESÍTÉS
A használat elött töltse fel az akkumulátort. A Li-Ion akkumulátorokat a
mélykisülés elkerülése érdekében redszeresen töltse fel. A mélykisülés
esetében megsérülhet az akkumulátor.
1 2
A felöltéshez csakis REMS gyorstöltöt használjon. Az új és hosszabb ideje nem
használt Li-Ion akkumulátort több feltöltés után érik el a teljes kapacitásukat.
Nem szabad feltölteni azokat az elemeket, melyek nem tölthetö elemek.
Gyorstöltő Li-Ion/Ni-Cd (rendelési szám 571560)
A hálózati csatlakozóba csatlakoztatva a zöld kontrollámpa folyamatosan világít.
Amennyiben a gyorstöltőbe be van dugva az akku, a zöld kontrollámpa a töltési
fázis alatt villog. A zöld kontrollámpa folyamatosan világít, ha az akku fel van
töltve. A piros kontrollámpa villog, ha az akku meghibásodott. Ha az ellenőrző
REMS Curvo / REMS Curvo 50 / REMS Akku-Curvo
Curvo 50 Akku-Curvo
640×240×95 540×280×140
(25"×9½"×3¾") (21¼"×11"×5½")
16,9 kg 9 kg (incl. Akku.)
(37,3 lb) (19,8 lb)
4,44..7,8 kg 0,2..1,6 kg
(9,8..17,2 lb) (½..3½ lb)
0,25..0,42 kg 0,1..0,2 kg
(0,55..0,9 lb) (¼..½ lb)
0,4 kg (⅞ lb) 0,4 kg (⅞ lb)
0,63 kg (1,4 lb)
0,64 kg (1,4 lb)
90 dB (A) 90 dB (A)
L = 86 dB
pA
L = 97 dB
wA
K = 3 dB
2,5 m/s² 2,5 m/s²
lámpa folyamatos, piros fénnyel világít, akkor a gyorstöltő eszköz és / vagy az
akkumulátor hőmérséklete a megengedett, 0°C és +40°C-os üzemi tartományon
kívül esik.
ÉRTESÍTÉS
A gyorstöltő kültéri használatra nem alkalmas. A nem-újratölthető elemeket
nem szabad tölteni. A meghajtógép Ni-Cd, valamint Li-Ion akkumulátorai
nem cserélhetőek.
2.2. A hajlítószerszámok megválasztása
REMS Curvo, REMS Akku-Curvo
A csőnagyságnak megfelelő hajlítószegmenst (1) (1. ábra) illesszük fel a
négysögletű menesztő (2). A felfogó olyan kialakítású, hogy a hajlítószegmenst
csak egyetlen irányban lehet teljesen feltűzni. Készítsük elő a csőnagyságnak
megfelelő vezetőidomot (3) és a rögzítőcsapot (4).
REMS Curvo 50, Ø 35 – 50
A csőnagyságnak megfelelő hajlítószegmenst (1) (1. ábra) illesszük fel a
négysögletű menesztő (12). A felfogó olyan kialakítású, hogy a hajlítószegmenst
csak egyetlen irányban lehet teljesen feltűzni. Készítse elő a cső méretének
megfelelő ellendarabot (3), a támasztékot (11) és a reteszelőtüskét (4).
REMS Curvo 50, Ø 10 – 40
A négyszögletű menesztőt (12) vegye le és helyezze fel a meghajtógépre a
négyszögletű menesztőt (14). A csőnagyságnak megfelelő hajlítószegmenst
(1) (1. ábra) illesszük fel a négysögletű menesztő (14). A felfogó olyan kialakí-
tású, hogy a hajlítószegmenst csak egyetlen irányban lehet teljesen feltűzni.
Készítse elő a cső méretének megfelelő ellendarabot (3), a támasztékot (13)
és a reteszelőtüskét (4).
ÉRTESÍTÉS
REMS Curvo 50 gép használata esetén a (11) ill. (13) vezetőkengyeleket
mindegyik méret alkalmazásakor a vezető- és hajlító-idomdarab fölé kell
felszerelni. A 24 R75 (¾" R75) méret alkalmazásakor, kiegészítésként az
alsó vezető kengyelt (15), a vezető kengyel alá kell szerelni. Ezt egyrészt
a (14) négyszögletes szegmenstartó betétre kell beakasztani, másrészt a
rögzítő stift (16) segítségével a burkolatra kell lerögzíteni (lásd 3.1.).
Ennek az alsó vezetőkengyelnek a használata nélkül, hajlítás esetén a
meghajtó-gép megsérül!
3. Használat
3.1. A munkafolyamat
Irányváltó / Nyomógomb (7) kapcsolják át »L« (visszajárás). A nyomókapcsolót
(8) a fogantyú (9) egyidejű átfogásával nyomjuk meg. A hajlítószegmens az
óramutató járásával egyező irányban kiindulási helyzetébe fordul, amelyben
egy csúszókupplung fejti ki hatását. A nyomókapcsolót erre azonnal engedjük
el. A kupplungot ne terheljük feleslegesen. Irányváltó / Nyomógomb (7) kapcsolják
át »R« (előrejárás). Helyezzük be a csövet a hajlítószegmensbe úgy, hogy a
csővég legalább 10 mm-t kinyúljon a menesztő (10) fölött. A 22-től 50 mm-ig
terjedő csőnagyságoknál a csövet be kell nyomni a hajlítószegmens rádiuszába.
Tegye ehhez a megfelelő ellendarabot (3) és a reteszelőtüskét (4) helyezze a
megfelelő furatba.
ÉRTESÍTÉS
REMS Curvo 50 gép használata esetén a (11) ill. (13) vezetőkengyeleket
mindegyik méret alkalmazásakor a vezető- és hajlító-idomdarab fölé kell
felszerelni. A 24 R75 (¾" R75) méret alkalmazásakor, kiegészítésként az
alsó vezető kengyelt (15), a vezető kengyel alá kell szerelni. Ezt egyrészt
a (14) négyszögletes szegmenstartó betétre kell beakasztani, másrészt a
rögzítő stift (16) segítségével a burkolatra kell lerögzíteni (lásd 3.1.).
Ennek az alsó vezetőkengyelnek a használata nélkül, hajlítás esetén a
meghajtó-gép megsérül!
Figyelemmel kell lenni arra, hogy a rögzítőcsap (4) a 22 mm-ig terjedő nagy-
ságokhoz a bal felfogófúratba (5), a 28 mm-es nagysághoz a jobb felfogófúratba
(6) illesztendő be.
Nyomjuk meg a nyomókapcsolót (8), a cső meghajlítódik. A kívánt ív vége felé
a kapcsolót csak kissé nyomjuk. Ezzel a végállás lassan és pontosan alakítható
ki. Minden hajlítószegmensen van egy skála, ami lehetővé teszi a vezetőidom
jelzésével együtt az ívek méretpontos előállítását 180 fokig / Curvo 50: 90 fokig.
Mindemellett ügyelni kell arra is, hogy különböző anyagok, különböző módon
rúgnak vissza. Ha 180 fokos / Curvo 50: 90 fokos ívet készítünk és elértük a
véghelyzetet, ismét működésbe lép a csúszókupplung. A nyomókapcsolót
azonnal engedjük el. Irányváltó / Nyomógomb (7) kapcsolják át »L« (vissza-
járás). A hajlítószegmenst a nyomókapcsoló (8) könnyű nyomásával engedjük
néhány fokban visszafutni, míg a cső feszültsége feloldódik. Húzza ki a
reteszelőtüskét (4) és a meghajlított csövet vegye ki. Ha a csövet a felhasználás
helyén hajlítjuk, az íves cső könnyebb kivétele végett a hajlítószegmens is
lehúzható.
A hajlítószegmenst mindig csak a cső kivétele után engedjük visszatérni a
kiindulási helyzetébe, mert egyébként az előállított ív sérülhet. Présfitting
rendszerek rozsdamentes acélcsöveinek hajlitásánál ügyelni kell arra, hogy a
csövön a menesztő (10) által hagyott jelölés ne essen a préselt kapcsolat
tömitési zónájába.
3.2. Méret szerinti hajlítás
Ha az ívnek a csövön egy meghatározott helyen kell lennie, akkor a csőnagy-
ságnak megfelelően hosszhelyesbítést kell végezni. Egy 90 fokos ívhez a 2.
