La longueur du portail permet de calculer le nombre maximum de cycles à l'heure et de cycles consécutifs tandis que le poids permet de calculer
le pourcentage de réduction des cycles et la vitesse maximum admissible ; par exemple, pour ROBUS 1000, si le portail mesure 5 m de long,
on peut avoir 33 cycles/heure et 16 cycles consécutifs mais si le portail pèse 700 kg, il faut les réduire à 50%, soit 16 cycles/heure et environ
8 cycles consécutifs tandis que la vitesse maximum admissible est V4 : rapide. Pour éviter les surchauffes, la logique de commande prévoit un
limiteur de manœuvres qui se base sur l'effort du moteur et la durée des cycles en intervenant quand la limite maximum est dépassée. Le limiteur
de manœuvres mesure aussi la température ambiante en réduisant encore plus les manœuvres en cas de température particulièrement élevée.
Le chapitre « 8 Caractéristiques techniques » donne une estimation de « durabilité » c'est-à-dire de vie économique moyenne du produit. La
valeur est fortement influencée par l'indice de charge de travail des manœuvres, c'est-à-dire la somme de tous les facteurs qui concourent à
l'usure. Pour effectuer l'estimation, il faut additionner tous les indices de charge de travail du tableau 4, puis avec le résultat total, vérifier dans le
graphique la durabilité estimée.
Par exemple, ROBUS 1000 sur un portail de 650 kg, de 5 m de long, équipé de photocellules et sans autres éléments de fatigue, obtient un
indice de charge de travail égal à 50% (30+10+10). D'après le graphique, la durabilité estimée est de 80.000 cycles.

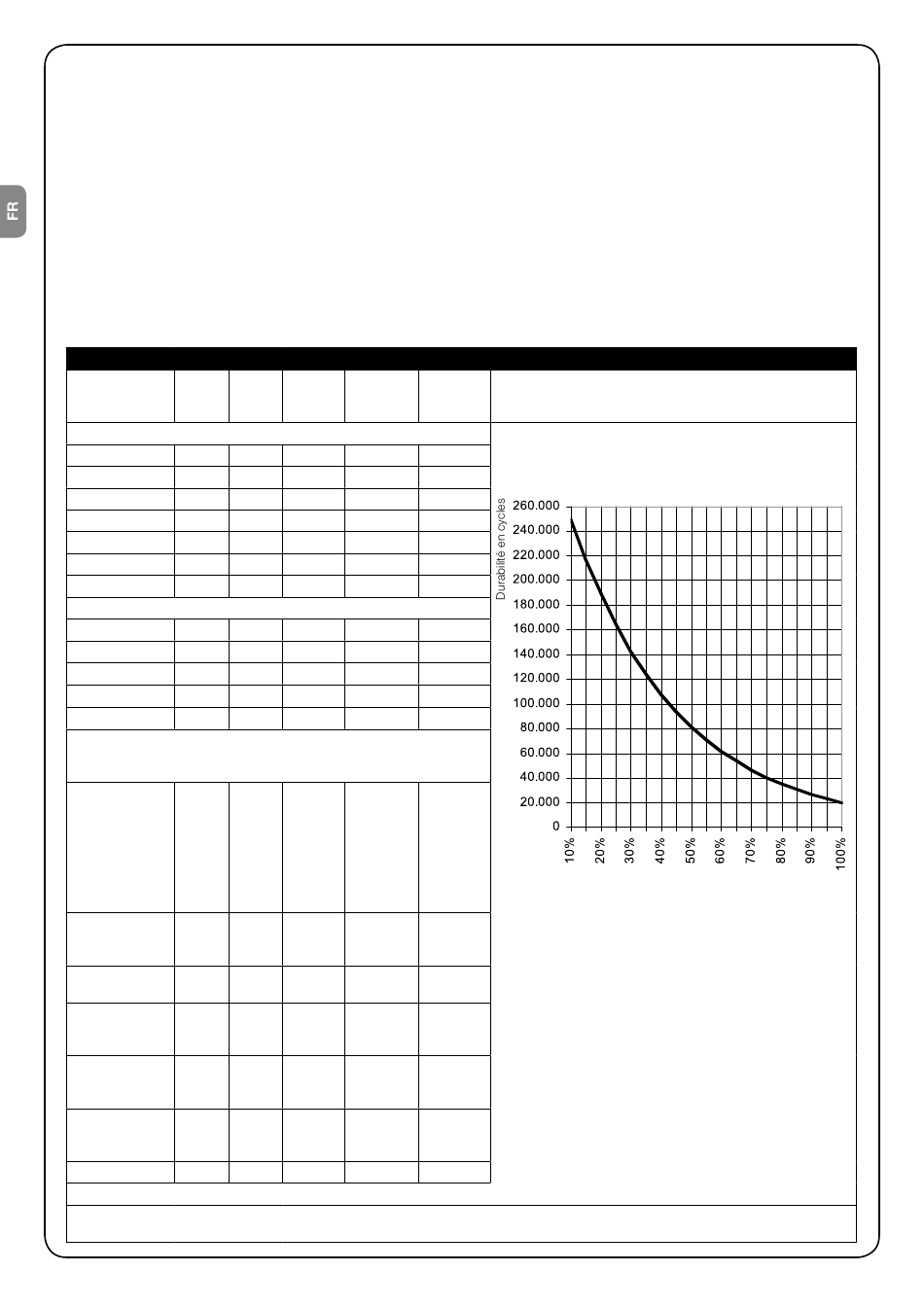

Tableau 2 : estimation de la durabilité en fonction de l'indice de charge de travail de la manœuvre
Indice de
charge de
RB400 RB600 RB1000
travail %
Poids du vantail en (kg)
Jusqu'à 200
30
200 - 400
60
400 - 500
-
500 - 600
-
600 - 800
-
800 - 900
-
900 - 1000
-
Longueur du vantail (m)
Jusqu'à 4
10
4 - 6
20
6 - 8
35
8 - 10
-
10 - 12
-
Autres éléments de fatigue
(à prendre en compte si la probabilité qu'ils se produisent est supérieure
à 10%)
Températu-
10
re ambiante
supérieure
à 40 °C ou
inférieure à 0 °C
ou humidité
supérieure à
80 %
Présence de
15
poussière ou de
sable
Présence de
20
salinité
15
Interruption de
manœuvre par
Foto
Interruption de
25
manœuvre par
Alt
Vitesse
20
supérieure à
« L4 vitesse »
Démarrage actif
25
Indice de charge de travail en % :
Remarque : un indice de charge de travail supérieur à 100% révèle que les conditions ont dépassé la limite d'acceptabilité ; il convient
d'utiliser un modèle plus grand.
4 – Français
RB250HS
10
5
60
30
10
-
50
20
-
-
30
-
-
40
-
-
50
-
-
60
-
10
5
15
20
10
25
35
20
40
-
35
-
-
50
-
10
10
10
15
15
15
20
20
20
15
10
20
25
20
30
20
15
25
25
20
25
RB500HS
30
40
60
-
-
-
-
15
25
35
-
-
10
15
20
20
30
25
25
Durabilité en cycles
Indice de charge de travail %
