2.2) Typowa instalacja

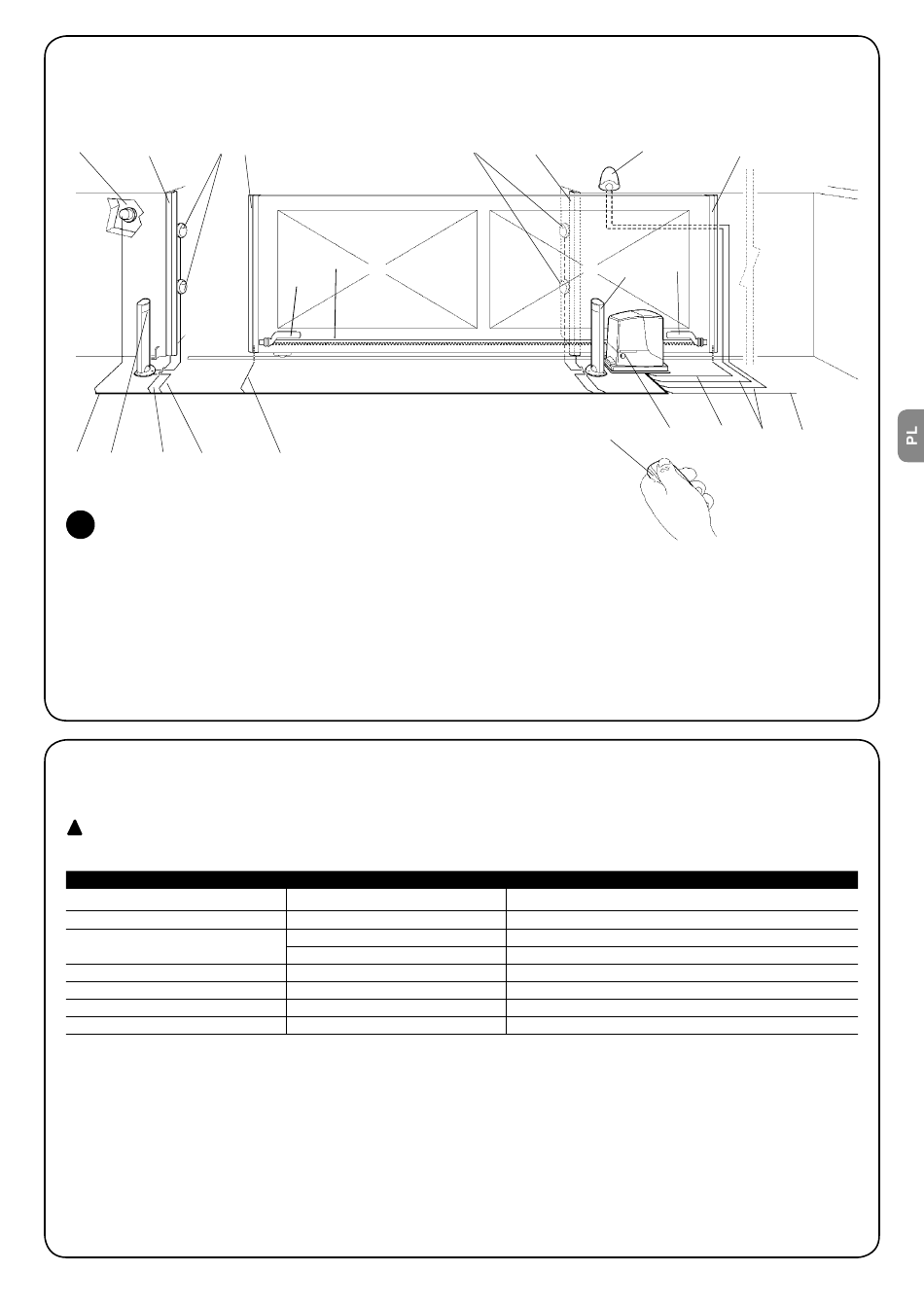

Na rys.2 zilustrowano typową instalację bramy przesuwanej automatycznie przy pomocy siłownika ROBUS
1 4 3
D 2 E C
2
1 Przełącznik kluczowy
2
Fotokomórki na kolumience
3
Fotokomórki
4 Listwa pierwotna stała (opcja)
5 Listwa pierwotna ruchoma
6 Zderzak wyłącznika krańcowego „Otwarty"
7 Listwa zębata
2.3) Wykaz przewodów
W typowej instalacji przedstawionej na rysunku 2 uwidocznione są także przewody niezbędne do podłączenia różnych urządzeń; w tabeli nr
3 podane są charakterystyki przewodów.
!
Zastosowane przewody powinny odpowiadać rodzajowi instalacji; na przykład zaleca się przewód typu H03VV-F do instalo-
wania we wnętrzach lub przewód H07RN-F do instalowania na zewnątrz.
Tabela 3: wykaz przewodów
Podłączenie
A: Linia elektryczna zasilająca
B: Lampa ostrzegawcza z anteną
C: Fotokomórki
D: Przełącznik kluczowy
E: Listwy stałe
F: Listwy ruchome
Uwaga 1: jeśli przewód zasilający jest dłuższy niż 30 m, należy zastosować przewód o większym przekroju, na przykład 3 x 2,5 mm
niezbędne jest dodatkowe uziemienie w pobliżu automatyki.
Uwaga 2: jeśli przewód „BLUEBUS" jest dłuższy niż 30 m, ale nie dłuższy niż 50 m, należy zastosować przewód 2x1mm
Uwaga 3: dwa przewody 2x0,5mm
Uwaga 4: jeśli zastosowano więcej niż jedną listwę, patrz rozdział 7.3.2 „Wejście STOP" dla rodzaju zalecanego połączenia.
Uwaga 5: do połączenia listew ruchomych na skrzydłach przesuwnych należy wykorzystać odpowiednie urządzenia, które pozwalają na
połączenie elektryczne również wtedy, kiedy skrzydło jest w ruchu.
5
7
6
F
8 Listwa wtórna stała (opcja)
9 Migająca lampa ostrzegawcza z wbudowaną
anteną
10 ROBUS
11 Zderzak wyłącznika krańcowego „Zamknięty"
12 Listwa wtórna ruchoma (opcja)
13 Radionadajnik
Typ przewodu
1 szt. przewód 3x1,5mm
1 szt. przewód 2x0,5 mm
1 szt. przewód ekranowany typu RG58 20 m (zaleca się mniejszą niż 5 m)
1 szt. przewód 2x0,5 mm
2 szt. przewody 2x0,5 mm
1 szt. przewód 2x0,5 mm
1 szt. przewód 2x0,5 mm
mogą być zastąpione jednym przewodem 4x0,5mm
2
3 8
13
Maksymalna dozwolona długość
30m (uwaga 1)
2
20 m
2
30 m (uwaga 2)
2
(uwaga 3) 50 m
2
(uwaga 4) 30 m
2
(uwaga 4) 30 m (uwaga 5)
2
.
2
9 12
11
2
10 F
B A
C
.
2
oraz
2
Polski – 5
