7.6) Solución de los problemas
En la tabla 17 se pueden encontrar indicaciones útiles para solucio-
nar problemas de funcionamiento que podrían producirse durante la
instalación o desperfectos del sistema.

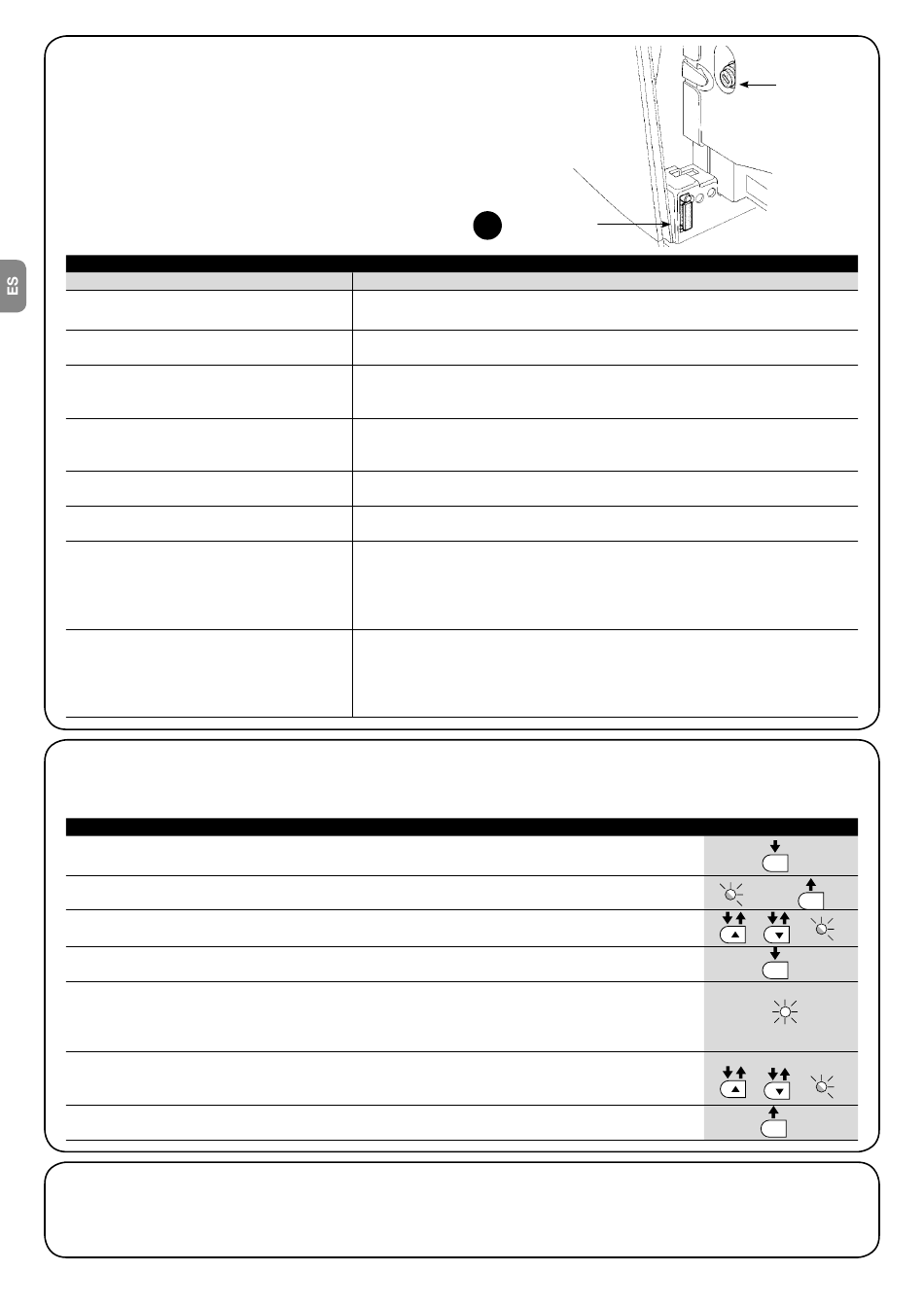

Tabla 17: búsqueda de las averías
Síntomas
El transmisor no acciona la puerta y el led del
transmisor no se enciende
El transmisor no acciona la puerta pero el led
del transmisor se enciende
No se acciona ninguna maniobra y el led
"BLUEBUS" no destella
No se acciona ninguna maniobra y la luz inter-
mitente está apagada
No se acciona ninguna maniobra y la luz inter-
mitente destella algunas veces.
La maniobra arranca pero inmediatamente des-
pués se produce la inversión.
La maniobra se ejecuta regularmente pero la luz
intermitente no funciona.
La maniobra se ejecuta regularmente pero el
indicador luminoso SCA no funciona.

7.6.1) Listado del historial de los desperfectos

El ROBUS permite visualizar los desperfectos que se hayan producido en las últimas 8 maniobras, por ejemplo la interrupción de una maniobra
por la activación de una fotocélula o de una banda sensible. Para comprobar el listado de los desperfectos, proceda como indicado en la tabla 18.
Tabla 18: historial desperfectos
1. Pulse y mantenga pulsado el botón [Set] durante unos 3s
2. Suelte el botón [Set] cuando el led L1 empiece a destellar
3. Pulse los botones [s] o [t] para desplazar el led intermitente al L8, es decir el "led de entrada"
para el parámetro "Listado desperfectos".
4. Pulse y mantenga pulsado el botón [Set], mantenga pulsado el botón [Set] durante los pasos 5 y 6
5. Espere unos 3s, se encenderán los leds correspondientes a las maniobras que han tenido algún
desperfecto. El led L1 indica el resultado de la maniobra más reciente, el led L8 indica el resultado
de la octava maniobra. Si el led está encendido significa que, durante la maniobra, se han producir
desperfectos; si el led está apagado significa que la maniobra se ha concluido sin problemas.
6. Pulse los botones [s] y [t] para seleccionar la maniobra deseada:
El led correspondiente destellará la misma cantidad de veces que la luz intermitente después de un
desperfecto (véase la tabla 19 ).
7. Suelte el botón [Set].
7.7) Diagnóstico y señales
Algunos dispositivos ofrecen directamente señales particulares a tra-
vés de las cuales es posible reconocer el estado de funcionamiento
o un posible desperfecto.
20 – Español
29
Controles aconsejados
Controle que las pilas del transmisor no estén agotadas; de ser necesario, sustitúya-
las.
Controle que el transmisor esté memorizado correctamente en el receptor
Controle que el ROBUS esté alimentado con la tensión de red.
Controle que los fusibles no se hayan quemado; si así fuera, controle la causa de la
avería y sustitúyalos con otros con el mismo valor de corriente y características idénticas.
Controle que el mando llegue efectivamente. Si el mando llega a la entrada PP, el led
"PP" debe encenderse; por el contrario, si se utiliza el transmisor, el led "BLUEBUS"
debe emitir dos destellos rápidos.
Cuente la cantidad de destellos y controle según lo indicado en la tabla 19
La fuerza seleccionada podría ser muy baja para el tipo de puerta. Controle que no
haya obstáculos y, de ser necesario, seleccione una fuerza superior.
Controle que durante la maniobra haya tensión en el borne FLASH de la luz intermiten-
te (siendo intermitente, el valor de tensión no es significativo: alrededor de 10-30Vcc);
si hubiera tensión, el problema es la bombilla que habrá que sustituir con una con las
mismas características; si no hubiera tensión, se podría haber producido una sobre-
carga en la salida FLASH, controle que no haya cortocircuitos en el cable.
Controle el tipo de función programada para la salida SCA (Tabla 7)
Cuando el indicador luminoso se enciende, controle que haya tensión en el borne SCA
(alrededor de 24Vcc); si hubiera tensión, el problema es la bombilla que habrá que susti-
tuir con una con las mismas características; si no hubiera tensión, se podría haber produ-
cido una sobrecarga en la salida SCA, controle que no haya cortocircuitos en el cable.
F1
3s
F2
Ejemplo
SET
3s
L1
SET
o L8
SET
y
SET
