7.2.5) Esempio di programmazione primo livello (funzioni ON-OFF)
Come esempio viene riportata la sequenza di operazioni per cambiare l'impostazione di fabbrica delle funzioni di "Chiusura Automatica" (L1)
e "Chiude Sempre" (L3).
Tabella 9: esempio di programmazione primo livello
1. Premere e tener premuto il tasto [Set] per circa 3s
2. Rilasciare il tasto [Set] quando il led L1 inizia a lampeggiare
3. Premere una volta il tasto [Set] per cambiare lo stato della funzione associata ad L1
(Chiusura Automatica) ora il led L1 lampeggia con lampeggio lungo
4. Premere 2 volte il tasto [t] per spostare il led lampeggiante sul led L3
5. Premere una volta il tasto [Set] per cambiare lo stato della funzione associata ad L3
(Chiude Sempre) ora il led L3 lampeggia con lampeggio lungo
6. Attendere 10s per uscire dalla programmazione per fine tempo massimo
Al termine di queste operazioni i led L1 ed L3 devono rimanere accesi ad indicare che sono attive le funzioni di "Chiusura Automatica" e
"Chiude Sempre".
7.2.6) Esempio di programmazione secondo livello (parametri regolabili)
Come esempio viene riportata la sequenza di operazioni per cambiare l'impostazione di fabbrica dei parametri ed aumentare il "Tempo Pau-
sa" a 60s (entrata su L1 e livello su L5) e ridurre la "Forza Motore" per cancelli leggeri (entrata su L5 e livello su L2).

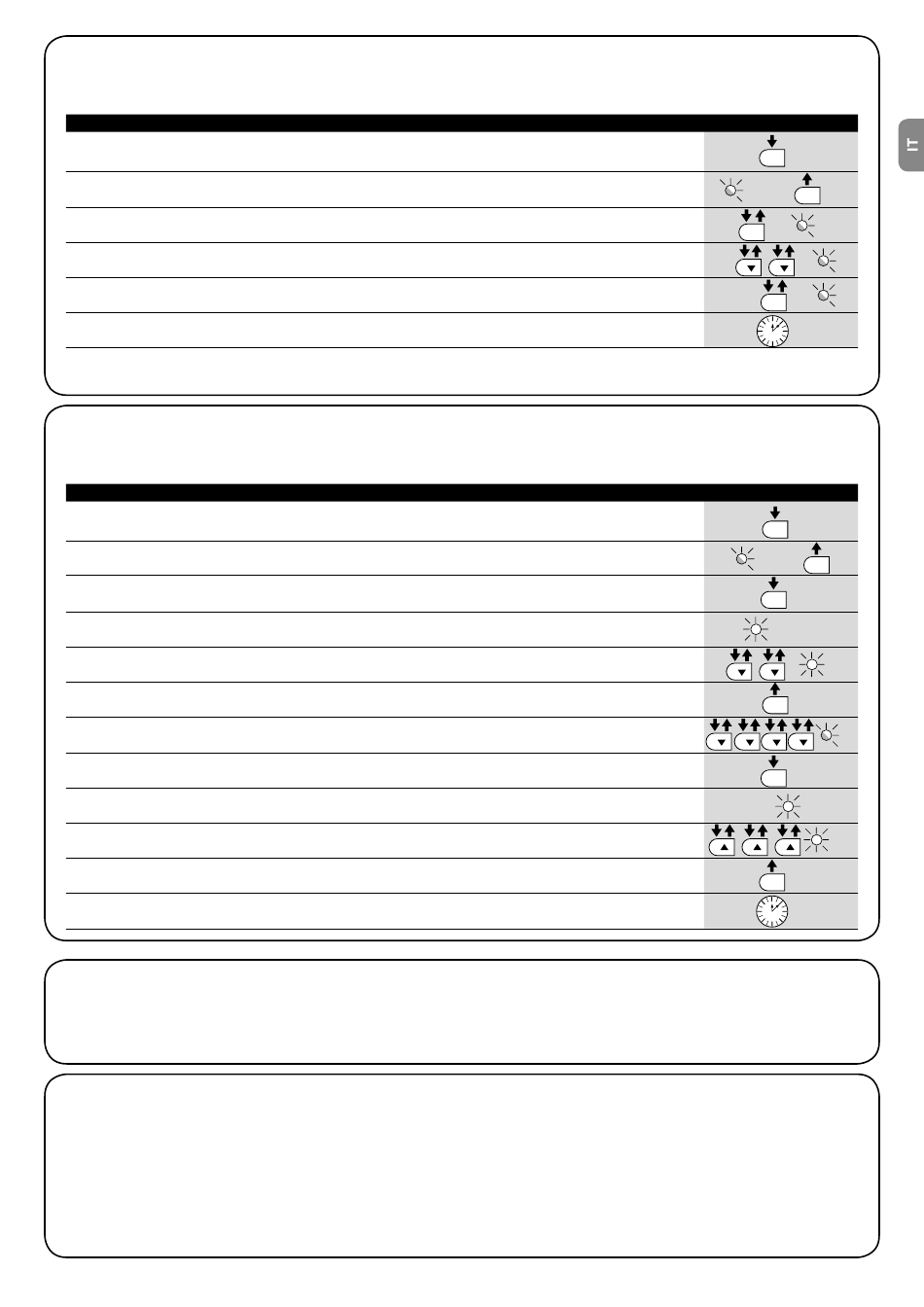

Tabella 10: esempio di programmazione secondo livello
1. Premere e tener premuto il tasto [Set] per circa 3s
2. Rilasciare il tasto [Set] quando il led L1 inizia a lampeggiare
3. Premere e mantenere premuto il tasto [Set]; il tasto [Set] va mantenuto premuto durante tutti
i passi 4 e 5
4.
Attendere circa 3s fino a che si accenderà il led L3 che rappresenta il livello attuale
del "Tempo Pausa"
5. Premere 2 volte il tasto [t] per spostare il led acceso su L5 che rappresenta il nuovo valore
del "Tempo Pausa"
6. Rilasciare il tasto [Set]
7. Premere 4 volte il tasto [t] per spostare il led lampeggiante sul led L5
8. Premere e mantenere premuto il tasto [Set]; il tasto [Set] va mantenuto premuto durante
tutti i passi 9 e 10
9.
Attendere circa 3s fino a che si accenderà il led L5 che rappresenta il livello attuale
della "Forza Motore"
10. Premere 3 volte il tasto [s] per spostare il led acceso su L2 che rappresenta il nuovo valore
della "Forza Motore"
11. Rilasciare il tasto [Set]
12. Attendere 10s per uscire dalla programmazione per fine tempo massimo
7.3) Aggiunta o rimozione dispositivi
Ad una automazione con ROBUS è possibile aggiungere o rimuove-
re dispositivi in qualsiasi momento. In particolare a "BLUEBUS" ed
all'ingresso "STOP" possono essere collegati vari tipi di dispositivi
come indicato nei paragrafi seguenti.
7.3.1) BLUEBUS
BLUEBUS è una tecnica che permette di effettuare i collegamenti dei
dispositivi compatibili con soli due conduttori sui quali transita sia l'a-
limentazione elettrica che i segnali di comunicazione. Tutti i dispositi-
vi vengono collegati in parallelo sugli stessi 2 conduttori di BLUEBUS
e senza necessità di rispettare alcuna polarità; ogni dispositivo viene
riconosciuto singolarmente poiché durante l'installazione gli viene
assegnato un indirizzo univoco. A BLUEBUS si possono collegare
ad esempio: fotocellule, dispositivi di sicurezza, pulsanti di comando,
Dopo aver aggiunto o rimosso dei dispositivi è necessario
rifare l'apprendimento dei dispositivi come descritto nel para-
grafo "7.3.6 Apprendimento altri dispositivi".
spie di segnalazione ecc. La centrale di controllo di ROBUS ricono-
sce uno ad uno tutti i dispositivi collegati attraverso un'opportuna
fase di apprendimento ed è in grado di rilevare con estrema sicu-
rezza tutte le possibili anomalie. Per questo motivo ogni volta che
viene aggiunto o tolto un dispositivo collegato a BLUEBUS occorrerà
eseguire nella centrale la fase di apprendimento come descritto nel
paragrafo "7.3.6 Apprendimento altri dispositivi".
Esempio
SET
3s
SET
L1
SET L1
L3
SET L3
10s
Esempio
SET
3s
SET
L1
SET
L3 3s
L5
SET
L5
SET
3s L5
L2
SET
10s
