3) Instalación
!
El ROBUS debe ser instalado por personal cualificado, respetando las leyes, normas y reglamentos y las indicaciones de
las presentes instrucciones.

3.1) Controles preliminares

Antes de comenzar con la instalación del ROBUS es necesario efec-
tuar los siguientes controles:
• Controle que todo el material a utilizar esté en perfectas condicio-
nes, sea adecuado para su uso y que respete las normas.
• Controle que la estructura de la puerta sea adecuada para su
automatización.
• Controle que el peso y las dimensiones de la hoja respeten los lími-
tes de utilización indicados en el capítulo "2.1 Límites de utilización"
• Controle, comparando con los valores indicados en el capítulo "8
Características técnicas", que la fuerza necesaria para poner en
movimiento la puerta sea inferior a la mitad del "Par máximo", y
que la fuerza necesaria para mantener la puerta en movimiento,
sea inferior a la mitad del "Par nominal"; se aconseja un margen
del 50% sobre las fuerzas, porque las condiciones climáticas
adversas pueden aumentar las fricciones.
• Controle que a lo largo de toda la carrera de la puerta, tanto de
cierre como de apertura, no haya puntos con mayor fricción.
• Controle que no exista el peligro de que la hoja se descarrille y de
que se pueda salir de las guías
• Compruebe la robustez de los topes mecánicos de sobrerrecorri-
do, controlando que no se produzcan deformaciones tampoco si
la puerta golpeara con fuerza contra el tope.
• Controle que la puerta esté bien equilibrada, es decir que no se
mueva al dejarla detenida en cualquier posición.
• Controle que la zona de fijación del motorreductor no pueda
inundarse; de ser oportuno, monte el motorreductor levantado del
piso.
3.2) Fijación del motorreductor
Si ya existe la superficie de apoyo, el motorreductor se fija directa-
mente sobre la superficie utilizando elementos adecuados, por ejem-
plo tacos de expansión. Por el contrario, para fijar el motorreductor:

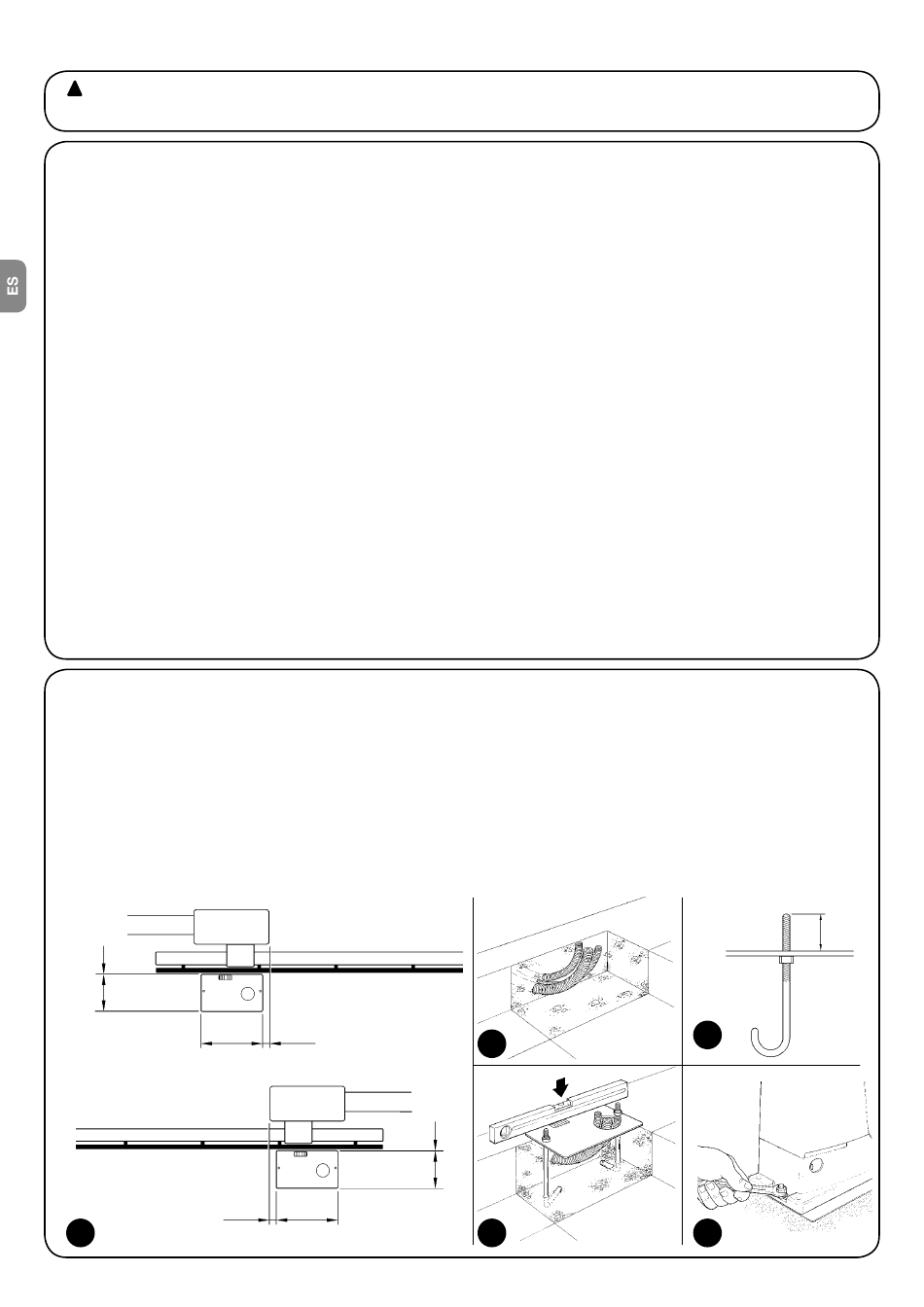

1. Efectúe la excavación para una cimentación de dimensiones
adecuadas, utilizando como referencia las cotas indicadas en la
Figura 3
2. Haga llegar uno o varios tubos para pasar los cables eléctricos,
como muestra la Figura 4.
3. Ensamble las dos grapas en la placa de cimentación colocando una
tuerca abajo y una encima de la placa; la tuerca debajo de la placa
0÷10
192
3
6 – Español
330 0÷50
0÷50 330
• Controle que la zona de fijación del motorreductor permita el des-
bloqueo y una maniobra manual fácil y segura.
• Controle que los puntos de fijación de los distintos dispositivos se
encuentren en zonas protegidas de choques y que las superficies
sean suficientemente firmes.
• Los componentes del automatismo no deben quedar sumergidos
en agua ni en otras substancias líquidas.
• No coloque el ROBUS cerca de llamas o fuentes de calor; en
atmósferas con riesgo de explosión, muy ácidas o salinas; porque
el ROBUS podría arruinarse y tener problemas de funcionamiento
o generar situaciones peligrosas.
• Si hubiera un portillón de paso en la misma hoja o una puerta en la
zona de movimiento de la hoja, asegúrese de que no obstaculice
la carrera normal e incorpore un sistema de interbloqueo oportuno
en su caso.
• Conecte la central a una línea de alimentación eléctrica dotada de
puesta a tierra de seguridad.
• La línea de alimentación eléctrica debe estar protegida por un
dispositivo magnetotérmico y diferencial adecuado.
• En la línea de alimentación de la red eléctrica hay que montar un
dispositivo de desconexión de la alimentación (con categoría de
sobretensión III, es decir distancia entre los contactos de 3,5 mm
como mínimo) u otro sistema equivalente, por ejemplo una toma y
una clavija. Si el dispositivo de desconexión de la alimentación no
está cerca del automatismo, coloque un sistema de bloqueo a fin
de evitar la conexión accidental o no autorizada.
se enrosca como se muestra en la Figura 5, a fin de que la parte
roscada sobresalga en torno a 25÷35 por encima de la placa.
4. Realice la colada de hormigón y, antes de que comience a fraguar,
coloque la placa de cimentación según las cotas indicadas en la
figura 3; compruebe que quede paralela a la hoja y perfectamente
nivelada. Espere a que el hormigón fragüe completamente.
5. Quite las 2 tuercas superiores de la placa y apoye el motorreduc-
tor; compruebe que quede perfectamente paralelo respecto de
la hoja y después enrosque ligeramente las 2 tuercas y arandelas
entregadas, como muestra la figura 7.
4
0÷10
192
6
25÷35
5
7
