7.3.2) Wejście STOP
STOP jest wejściem, które powoduje natychmiastowe zatrzymanie
manewru, a następnie następuje krótka zmiana kierunku. Do tego
wejścia mogą być podłączone urządzenia z wyjściem ze stykiem
normalnie otwartym „NO", normalnie zamkniętym „NC", albo urzą-
dzenia z wyjściem o stałej oporności 8,2 KΩ, jak na przykład listwy
rezystancyjne.
Tak jak w przypadku BLUEBUS, centrala rozpoznaje rodzaj urządze-
nia dołączonego do wejścia STOP podczas fazy rozpoznawania (zob.
paragraf „7.3.6 Rozpoznawanie innych urządzeń"); każda zmiana w
porównaniu do stanu zapamiętanego powoduje polecenie „STOP".
Za pomocą odpowiednich sposobów istnieje możliwość podłącze-
nia do wejścia STOP więcej niż jednego urządzenia, nawet różnych
rodzajów:
• Większą ilość urządzeń NO można połączyć między sobą równole-
gle bez żadnego ograniczenia ilości.
7.3.3) Fotokomórki
System „BLUEBUS" pozwala, poprzez adresowanie przy pomocy
odpowiednich mostków, na rozpoznanie fotokomórek przez centralę
i przydzielenie właściwej funkcji odczytu. Nadawanie adresu dotyczy
TX i RX (wykonujemy mostek w ten sam sposób) po upewnieniu się,
czy przypadkiem inne pary fotokomórek nie posiadają tego samego
adresu.

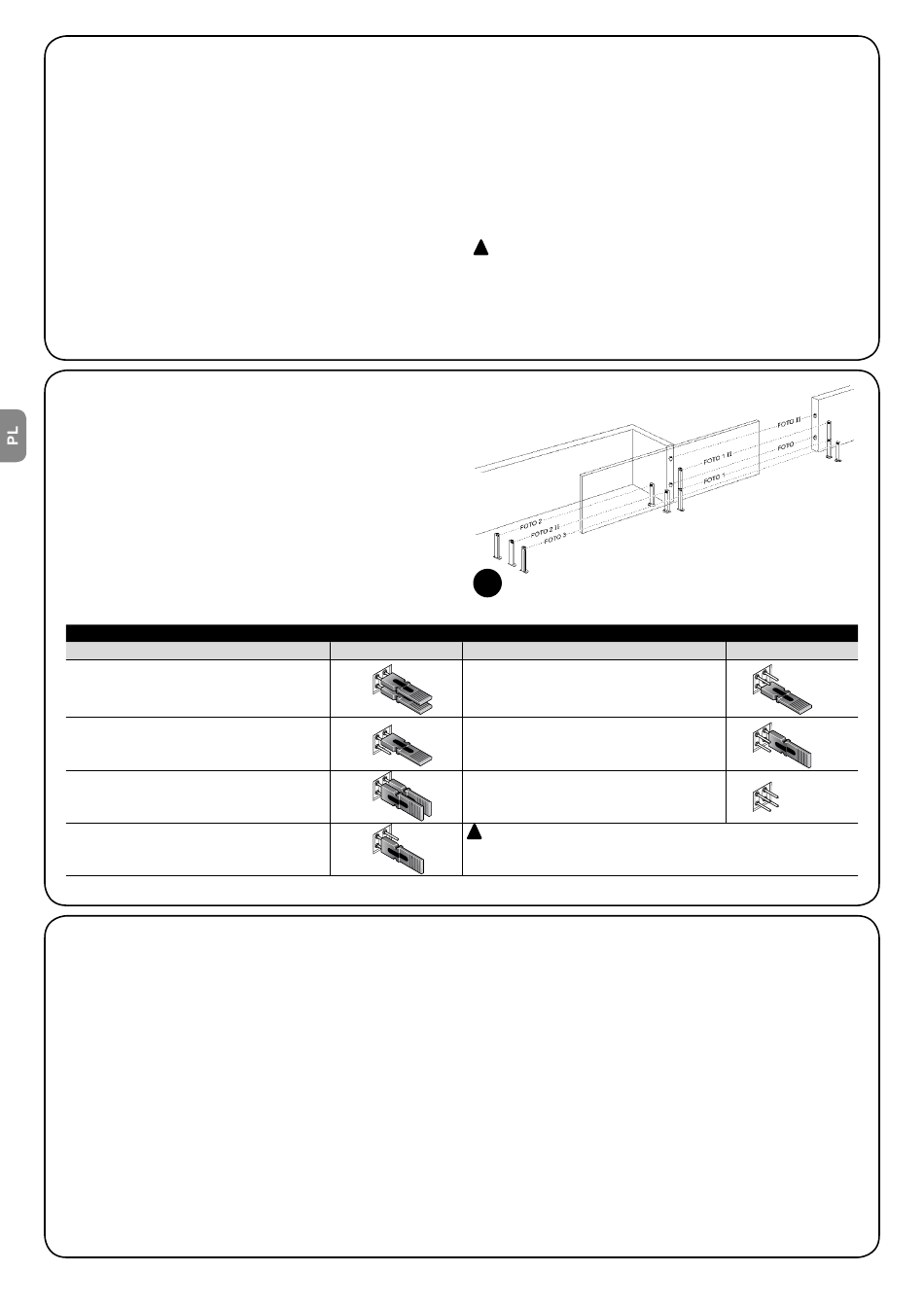

W automatyce bram przesuwnych z siłownikiem ROBUS możliwe jest
zainstalowanie fotokomórek w sposób zaprezentowany na rys.
Po zainstalowaniu lub usunięciu fotokomórek koniecznym będzie
dokonanie w centrali fazy rozpoznawania w sposób opisany w para-
grafie „7.3.6 Rozpoznawanie innych urządzeń".
Tabela 11: adresy fotokomórek
Fotokomórka
FOTO
Fotokomórka zewnętrzna h = 50
z działaniem przy zamykaniu
FOTO II
Fotokomórka zewnętrzna h = 100
z działaniem przy zamykaniu
FOTO 1
Fotokomórka wewnętrzna h = 50
z działaniem przy zamykaniu
FOTO 1 II
Fotokomórka wewnętrzna h = 100
z działaniem przy zamykaniu
7.3.4) Czujnik fotooptyczny FT210B
Fotoczujnik FT210B łączy w jedno urządzenie system ograniczania
siły (typu C zgodnie z normą EN 12453) oraz czujnik obecności,
wykrywający przeszkody znajdujące się w osi optycznej pomiędzy
nadajnikiem TX a odbiornikiem RX (typ D zgodnie z normą EN12453).
W czujniku fotooptycznym FT210B sygnały stanu listwy przesyłane
są poprzez promień fotokomórki integrując w ten sposób dwa sys-
temy w jedno urządzenie. Fotokomórka nadawcza, znajdująca się
na ruchomym skrzydle zasilana jest baterią litową eliminując w ten
sposób niemożliwe do wykonania systemy połączeń; specjalne układy
natomiast ograniczają zużycie baterii gwarantując jej trwałość przez
okres do 15 lat (zob. szczegóły dotyczące szacowania trwałości w
instrukcji obsługi produktu).
Jedno tylko urządzenie FT210B powiązane z listwą krawędziową (na
przykład TCB65) pozwala na osiągnięcie poziomu bezpieczeństwa
„głównej krawędzi zamykającej" wymaganego przez normę EN 12453
niezależnie od „sposobu użytkowania" i „sposobu uruchamiania".
16 – Polski
• Większą ilość urządzeń NC można połączyć między sobą szerego-
wo bez żadnego ograniczenia ilości.
• Dwa urządzenia z wyjściem o stałej rezystancji 8,2 KΩ można pod-
łączyć równolegle. Jeżeli jest ich więcej niż 2, można je połączyć
kaskadowo z jedną rezystancją końcową 8,2 KΩ.
• Możliwa jest kombinacja NA i NC poprzez równoległe połączenie
obu styków i dołączeniem szeregowo do styku NC — oporu 8,2 KΩ
(pozwala to także na kombinację 3 urządzeń: NO, NC i 8,2 KΩ).
!
Jeśli wejście STOP jest używane do podłączenia urządzeń
z funkcjami bezpieczeństwa, jedynie urządzenia ze stałym
oporem 8,2kΩ zapewniają 3 kategorię odporności na usterki
według normy EN 954-1.
24
Mostki Fotokomórka
FOTO 2
Fotokomórka zewnętrzna z działaniem
przy otwieraniu
FOTO 2 II
Fotokomórka wewnętrzna z działaniem
przy otwieraniu
FOTO 3
Pojedyncza fotokomórka obejmująca całą
automatykę
!
Instalacja FOTO 3 razem z FOTO II wymaga, aby położenie ele-
mentów, z których składa się fotokomórka (TX - RX), było zgodne z
ostrzeżeniem podanym w instrukcji obsługi fotokomórek.
Fotoczujnik FT210B przypisany do listew krawędziowych typu „opor-
nościowego" (8,2kΩ), jest odporny na pojedyncze uszkodzenie (kate-
goria 3 zgodnie z EN 954-1). Posiada specjalny obwód antykolizyjny,
który pozwala uniknąć zakłóceń z innych czujników, także niezsyn-
chronizowanych i pozwala na dodanie innych czujników fotooptycz-
nych, na przykład w przypadku przejazdu dla ciężkich pojazdów,
gdzie zazwyczaj instaluje się drugą fotokomórkę na wysokości 1m
od ziemi.
Dodatkowe informacje na temat warunków podłączania i adresowania
zawarte są w podręczniku użytkownika FT210B.
Mostki
