3.4) Instalación de los diferentes dispositivos
Instale los demás dispositivos siguiendo las instrucciones correspondientes. Controle en el párrafo "3.6 Descripción de las conexiones eléc-
tricas" y en la figura 2, los dispositivos que pueden conectarse al ROBUS.

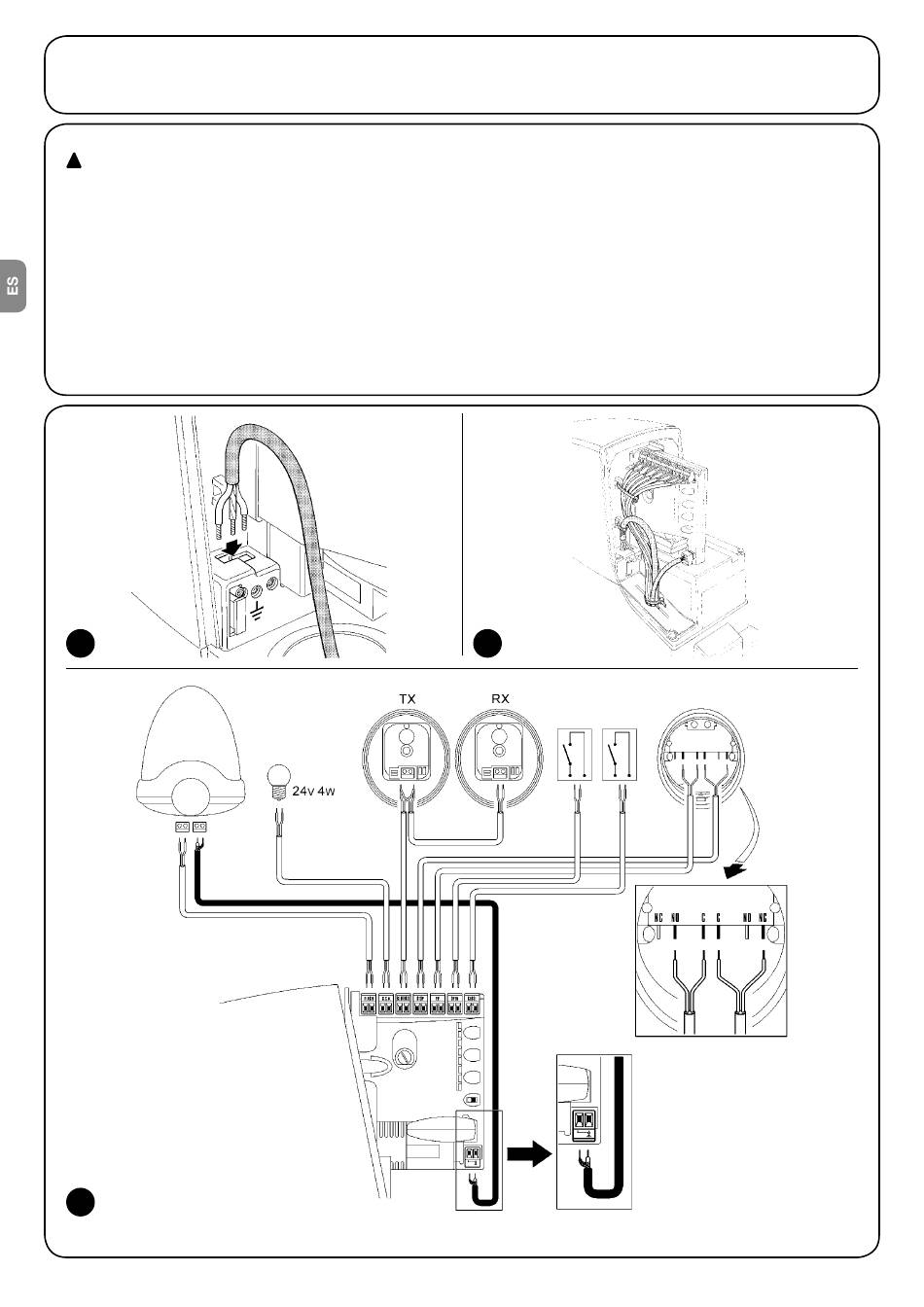

3.5) Conexiones eléctricas
!
Las conexiones eléctricas deben efectuarse sin tensión
en la instalación y, en su caso, con la batería compensadora
desconectada.
1. Para desmontar la tapa de protección y acceder a la central
electrónica de control del ROBUS quite el tornillo del costado y
extraiga la tapa tirando de ella hacia arriba.
2. Quite la membrana de goma que cierra el agujero para la entrada de
los cables e introduzca todos los cables de conexión hacia los dis-
tintos dispositivos, dejándolos 20÷30 cm más largos de lo necesario.
Véase la tabla 5 para el tipo de cable y la figura 2 para las conexiones.
3. Con una brida reúna todos los cables que entran en el motorre-
ductor. Coloque la brida un poco más abajo del agujero de entra-
da de los cables. En la membrana de goma, corte un agujero un
15
LUCYB
17
Para la conexión de 2 motores en hojas contrapuestas, véase el párrafo "7.3.5 ROBUS en modo Slave".
8 – Español
S.C.A.
poco más estrecho que el diámetro de los cables recogidos e
introduzca la membrana a lo largo de los cables hasta la brida;
entonces, vuelva a colocar la membrana en el alojamiento del
agujero para el paso de los cables. Coloque otra brida para reco-
ger los cables un poco más arriba de la membrana.
4. Conecte el cable de alimentación en el borne correspondiente,
véase figura 15, y con una brida bloquee el cable en el primer
anillo sujetacable.
5. Conecte los demás cables según el esquema de la figura 17. Para
una mayor comodidad los bornes pueden extraerse.
6. Una vez concluidas las conexiones, bloquee con bridas los cables
reunidos en el segundo anillo sujetacables, la parte sobrante del
cable de la antena se bloquea a los demás cables con otra brida,
como muestra la figura 16.
16

OPEN CLOSE

MOFB MOSE
