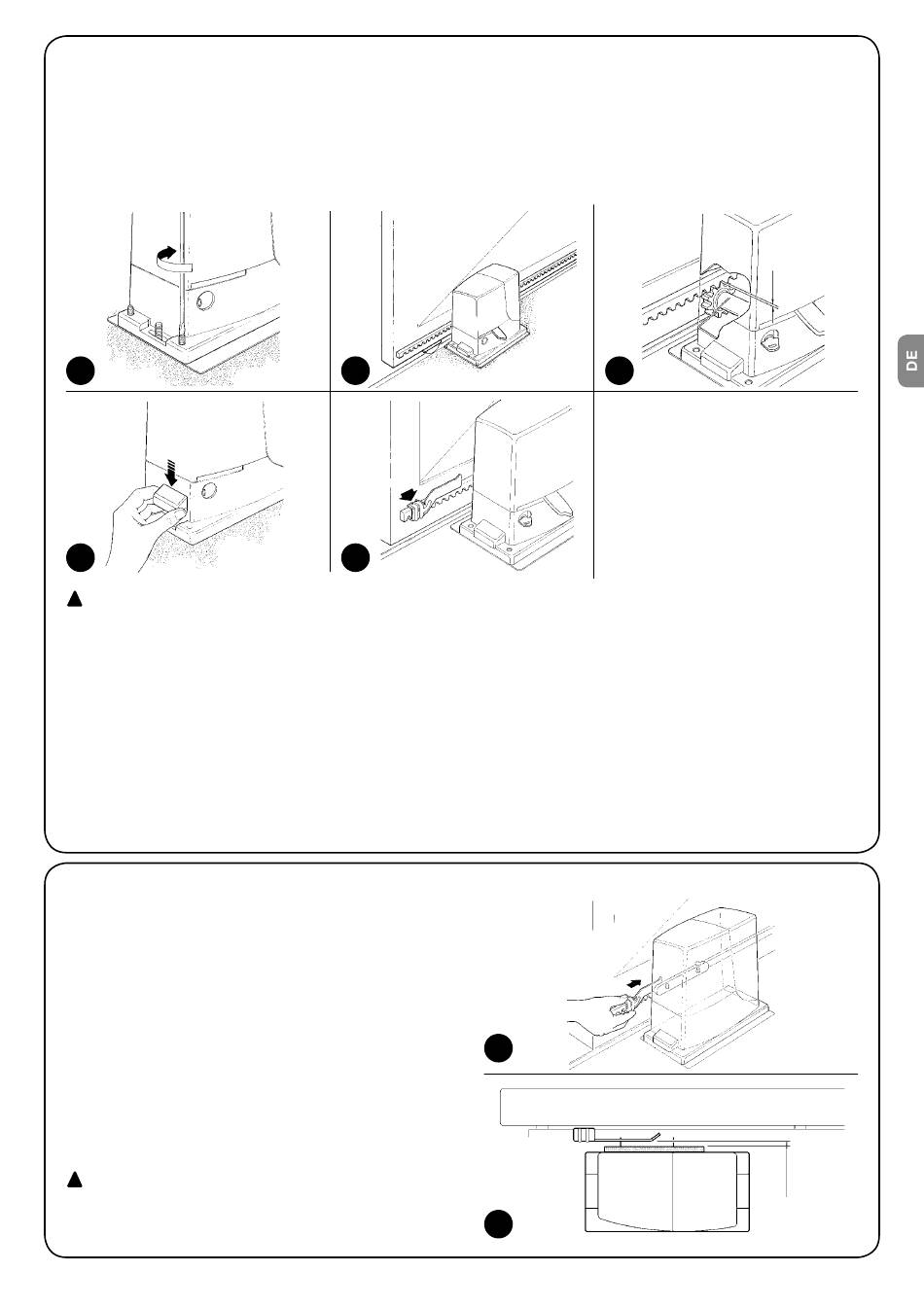

Falls die Zahnstange bereits vorhanden ist, nach der Befestigung
des Toröffners die Verstellstifte betätigen, wie in Abbildung 8 gezeigt,
um das Ritzel von ROBUS auf die richtige Höhe zu bringen und
1÷2mm Spiel von der Zahnstange zu lassen. Andernfalls, für die
Befestigung der Zahnstange wie folgt vorgehen:
6. Den Toröffner entriegeln, wie in „Entriegelung und Bewegung von
Hand" im Kapitel „Anweisungen und Hinweise für den Benutzer
8
11
!
Um zu vermeiden, dass das Gewicht des Torflügels auf dem Tor-
öffner liegt, muss zwischen Zahnstange und Ritzel ein Spiel von 1÷2
vorhanden sein, wie in Abbildung 10.
8. Den Torflügel gleiten lassen und zur Befestigung der anderen Zahn-
stangenteile immer Bezug auf das Ritzel nehmen.
9. Das überschüssige Teil am Ende der Zahnstange wegschneiden.
10. Den Torflügel mehrmals öffnen und schließen und dabei prüfen, dass
die Zahnstange gefluchtet auf dem Ritzel gleitet. Die Nichtfluchtung
darf max. 5 mm sein und in der gesamten Länge muss ein Spiel von
1÷2 mm zwischen Ritzel und Zahnstange vorhanden sein.
11. Die Befestigungsmuttern des Toröffners energisch anziehen, so
dass dieser gut am Boden befestigt ist; die Befestigungsmuttern mit
den dazu vorgesehenen Kappen bedecken, gemäß Abbildung 11.
3.3) Befestigung der Endschalterbügel in den Versionen mit induktivem Annäherungsschalter
Für die Versionen RB600P und RB1000P, die induktive Annähe-
rungsschalter anwenden, müssen die Endschalterbügel wie hier
folgend beschrieben befestigt werden.
1. Das Tor von Hand öffnen, so dass es mindestens 2 – 3 cm
Abstand vom mechanischen Endanschlag hat.
2. Den Bügel in Öffnungsrichtung auf der Zahnstange gleiten lassen,
bis sich die entsprechende LED ausschaltet – siehe Abbildung
13. Den Bügel dann mindestens 2 cm vorschieben und mit den
jeweiligen Stiftschrauben an der Zahnstange befestigen.
3. Das Tor von Hand schließen, so dass es mindestens 2 – 3 cm
Abstand vom mechanischen Endanschlag hat.
4. Den Bügel in Schließrichtung auf der Zahnstange gleiten lassen,
bis sich die entsprechende LED ausschaltet. Den Bügel dann
mindestens 2 cm vorschieben und mit den jeweiligen Stiftschrau-
ben an der Zahnstange befestigen.
!
Achtung: am induktiven Annäherungsendschalter beträgt
der optimale Abstand des Bügels von 3 bis 8 mm, wie auf
Abbildung 14 gezeigt.
des Toröffners ROBUS" angegeben.
7. Den Torflügel ganz öffnen, das erste Teil der Zahnstange auf das
Ritzel legen und prüfen, dass der Anfang der Zahnstange mit
dem Anfang des Torflügels übereinstimmt, gemäß Abbildung 9.
Prüfen, dass ein Spiel von 1÷2 zwischen Ritzel und Zahnstange
vorhanden ist, dann die Zahnstange mit geeigneten Mitteln am
Torflügel befestigen.
9
12
12. Die Endschalterbügel wie hier folgend beschrieben befestigen (für
die Versionen RB600P und RB1000P, die Bügel wie in Par. „3.3
Befestigung der Endschalterbügel für die Versionen mit induktivem
Annäherungsschalter" befestigen):
• Das Tor von Hand öffnen, so dass es mindestens 2 – 3 cm
Abstand vom mechanischen Endanschlag hat.
• Den Bügel in Öffnungsrichtung auf der Zahnstange gleiten lassen,
bis der Endschalter auslöst. Den Bügel dann mindestens 2 cm
vorschieben und mit den jeweiligen Stiftschrauben an der Zahn-
stange befestigen, wie in Abbildung 12.
• Dasselbe für den Endschalter in Schließung ausführen.
13. Den Toröffner blockieren, wie in „Entriegelung und Bewegung von
Hand" im Kapitel „Anweisungen und Hinweise für den Benutzer"
angegeben.
13
14
1÷2
10
3÷8
Deutsch – 7
