3.6) Descrizione dei collegamenti elettrici

In questo paragrafo c'è una breve descrizione dei collegamenti elet-
trici; ulteriori informazioni sono presenti nel paragrafo "7.3 Aggiunta
o rimozione dispositivi".
FLASH: uscita per uno o due lampeggianti tipo "LUCYB" o simili con
la sola lampada 12V massimo 21W.
S.C.A.: uscita "Spia Cancello Aperto"; è possibile collegare una lam-
pada di segnalazione 24V massimo 4W. Può essere programmata
anche per altre funzioni; vedere paragrafo "7.2.3 Funzioni secondo
livello".
BLUEBUS: su questo morsetto si possono collegare i dispositivi
compatibili; tutti vengono collegati in parallelo con soli due conduttori
sui quali transita sia l'alimentazione elettrica che i segnali di comuni-
cazione. Altre informazioni su BLUEBUS sono presenti nel paragrafo
"7.3.1 BLUEBUS".
STOP: ingresso per dispositivi che bloccano o eventualmente arre-
stano la manovra in corso; con opportuni accorgimenti sull' ingres-
so è possibile collegare contatti tipo "Normalmente Chiuso", tipo

4) Verifiche finali ed avviamento

Prima di iniziare la fase di verifica ed avviamento dell'automazione è consigliabile porre l'anta a metà corsa circa in modo che sia libera di
muovere sia in apertura che in chiusura.

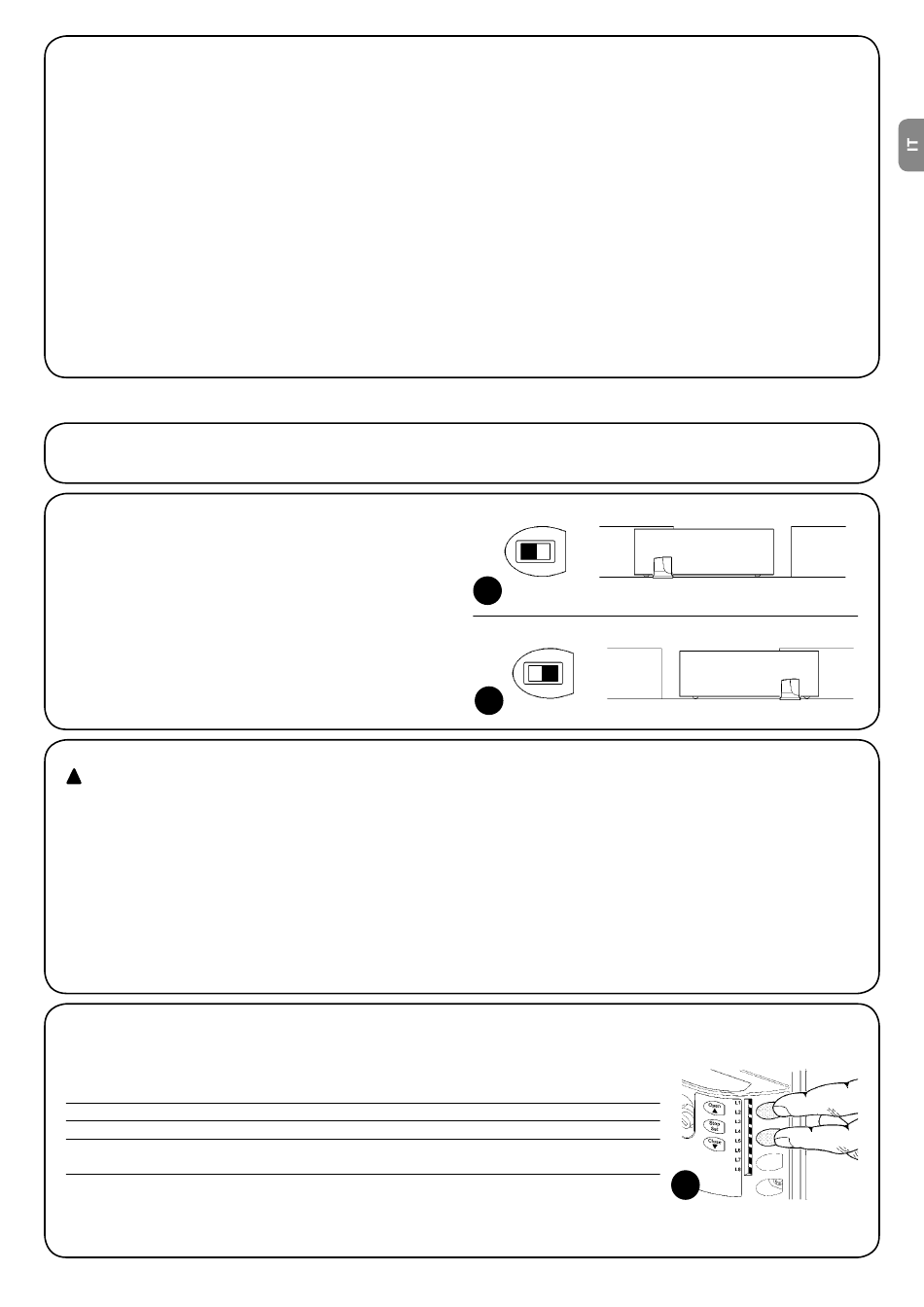

4.1) Selezione della direzione

A seconda della posizione del motoriduttore rispetto all'anta è
necessario scegliere la direzione della manovra di apertura; se per
l'apertura l'anta deve muovere verso sinistra occorre spostare il
selettore verso sinistra come in figura 18, se per l'apertura l'anta
deve muovere a destra occorre spostare il selettore a destra come
in figura 19.

4.2) Allacciamento dell'alimentazione

!
L'allacciamento dell'alimentazione a ROBUS deve essere
eseguito da personale esperto, qualificato, in possesso dei
requisiti richiesti e nel pieno rispetto di leggi, norme e rego-
lamenti.
Non appena viene fornita tensione a ROBUS è consigliabile fare
alcune semplici verifiche:
1. Verificare che il led BLUEBUS lampeggi regolarmente alla fre-
quenza di un lampeggio al secondo.
2. Verificare che lampeggino anche i led sulle fotocellule (sia su TX
che su RX); non è significativo il tipo di lampeggio, dipende da altri
fattori.

4.3) Apprendimento dei dispositivi

Dopo l'allacciamento dell'alimentazione occorre far riconoscere alla centrale i dispositivi collegati sugli ingressi BLUEBUS e STOP. Prima di
questa fase i led L1 ed L2 lampeggiano per indicare che occorre eseguire l'apprendimento dei dispositivi.
1. Premere e tenere premuti i tasti [s] e [Set]
2. Rilasciare i tasti quando i led L1 e L2 iniziano a lampeggiare molto velocemente (dopo circa 3s)
3. Attendere alcuni secondi che la centrale finisca l'apprendimento dei dispositivi
4. Al termine dell'apprendimento il led STOP deve rimanere acceso, i led L1 e L2 si spegneranno
(eventualmente inizieranno a lampeggiare i led L3 e L4)
La fase di apprendimento dispositivi collegati può essere rifatta in qualsiasi momento anche dopo l'installazione per esempio se venisse
aggiunto un dispositivo; per effettuare il nuovo apprendimento vedere paragrafo "7.3.6 Apprendimento altri dispositivi".
"Normalmente Aperto" oppure dispositivi a resistenza costante. Altre
informazioni su STOP sono presenti nel paragrafo "7.3.2 Ingresso
STOP".
P.P.: ingresso per dispositivi che comandano il movimento in moda-
lità Passo-Passo; è possibile collegare contatti di tipo "Normalmente
Aperto".
OPEN: ingresso per dispositivi che comandano il movimento di sola
apertura; è possibile collegare contatti di tipo "Normalmente Aperto".
CLOSE: ingresso per dispositivi che comandano il movimento di
sola chiusura; è possibile collegare contatti di tipo "Normalmente
Aperto".
ANTENNA: ingresso di collegamento dell'antenna per ricevitore
radio (l'antenna è incorporata su LUCY B).
18
19
3. Verificare che il lampeggiante collegato all'uscita FLASH e la lam-
pada spia collegata sull'uscita S.C.A. siano spenti
Se tutto questo non avviene occorre spegnere immediatamente
l'alimentazione alla centrale e controllare con maggiore attenzione i
collegamenti elettrici.
Altre informazioni utili per la ricerca e la diagnosi dei guasti sono
presenti nel capitolo "7.6 Risoluzione dei problemi".
20
