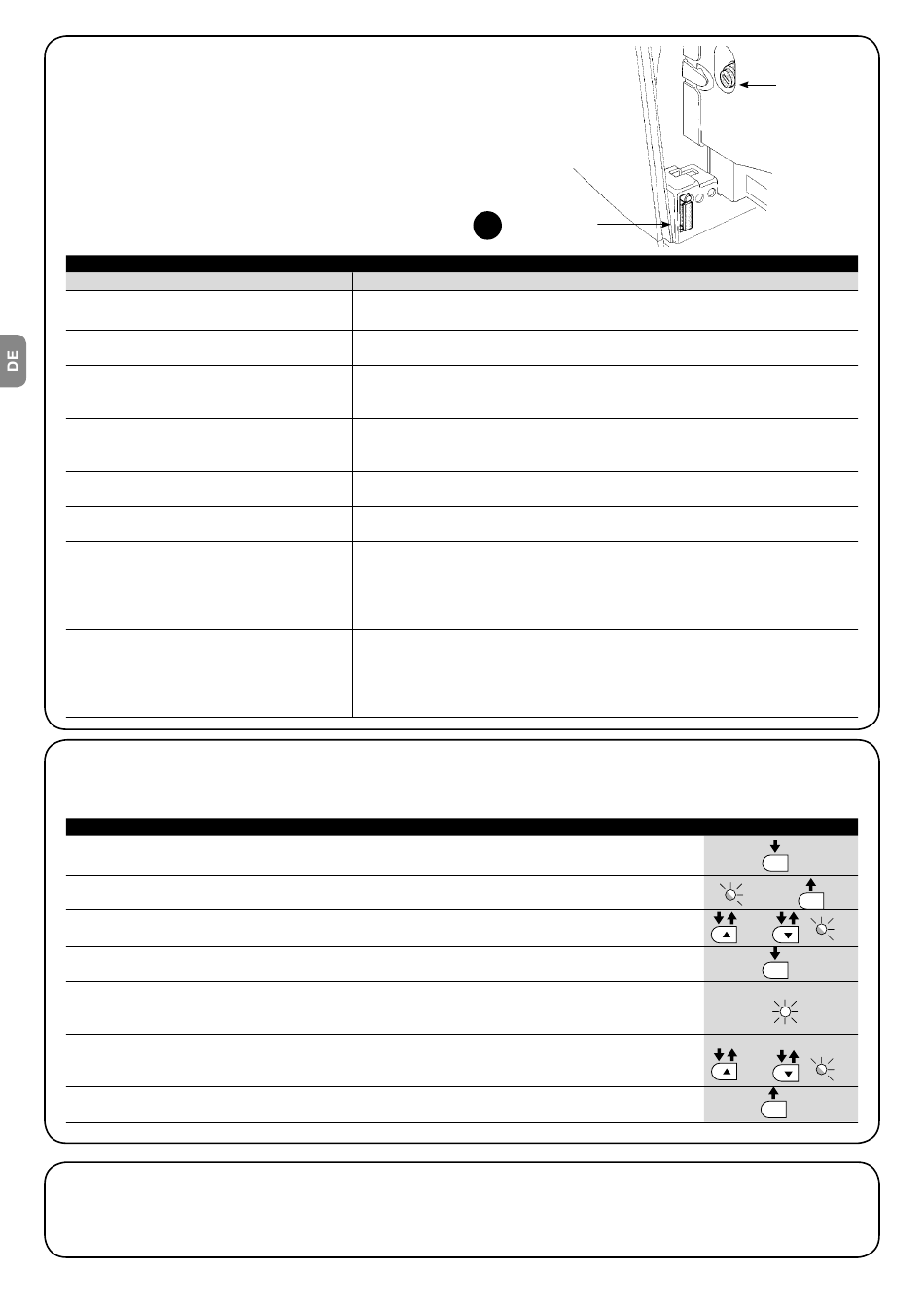

7.6) Probleme und deren Lösungen
In Tabelle 17 sind nützliche Hinweise zu finden, um eventuelle
Betriebsstörungen zu beheben, die bei der Installation oder im Falle
von Defekten auftreten können.
Tabelle 17: Fehlersuche
Symptome
Der Funksender schaltet das Tor nicht und die
LED am Sender leuchtet nicht auf.
Der Funksender schaltet das Tor nicht, aber die
LED am Sender leuchtet auf.
Es erfolgt keine Bewegung und die
BLUEBUS-LED blinkt nicht.
Es erfolgt keine Bewegung und die Blinkleuchte
blinkt nicht.
Es erfolgt keine Bewegung und die Blinkleuchte
blinkt mehrmals.
Die Bewegung beginnt, aber gleich danach
erfolgt eine Umkehrung.
Die Bewegung wird ordnungsgemäß ausgeführt,
aber die Blinkleuchte funktioniert nicht.
Die Bewegung wird ordnungsgemäß ausge-
führt, aber die Kontrolllampe SCA funktioniert
nicht.
7.6.1) Liste der Alarmhistorik
ROBUS ermöglicht es, eventuelle Störungen bei den 8 letzten Bewegungen zu sehen, wie z.B. die Unterbrechung einer Bewegung infolge
der Auslösung einer Photozelle oder Schaltleiste.
Tabelle 18: Liste der Alarmhistorik
1. Auf Taste [Set] drücken und ca. 3 Sekunden gedrückt halten
2. Taste [Set] loslassen, wenn LED L1 zu blinken beginnt
3. Auf die Tasten [s] oder [t] drücken, um das Blinken auf die LED L8,
die „Eingangs-LED" des Parameters „Alarmhistorik" zu verschieben
4. Auf Taste [Set], drücken und gedrückt halten; die Taste [Set]
muss während der Schritte 5 und 6 ständig gedrückt bleiben
5. Ca. 3s warten, danach werden die LEDs aufleuchten, die den Bewegungen mit der Störung entsprechen.
L1 gibt das Ergebnis der letzten Bewegung an, L8 das Ergebnis der achten. Wenn die LED leuchtet, haben sich
Störungen während der Bewegung ereignet, wenn sie ausgeschaltet ist, wurde die Bewegung störungsfrei beendet.
6. Auf die Tasten [s] und [t] drücken, um die gewünschte Bewegung auszuwählen:
Die entsprechende LED wird sooft blinken, wie die Blinkleuchte gewöhnlich
nach einer Störung blinkt (siehe Tabelle 19).
7. Die Taste [Set] loslassen.
7.7) Diagnose und Anzeigen
Einige Vorrichtungen bieten selbst besondere Anzeigen, mit denen der
Betriebsstatus oder eventuelle Störungen erkannt werden können.
20 – Deutsch
29
Empfohlene Überprüfungen
Prüfen, ob die Batterien des Senders leer sind, ggf. auswechseln.
Prüfen, ob der Sender korrekt im Funkempfänger gespeichert ist.
Prüfen, ob ROBUS mit der Netzspannung gespeist ist.
Prüfen, ob die Sicherungen unterbrochen sind; in diesem Fall die Ursache des Defekts überprüfen,
dann die Sicherungen mit anderen mit demselben Stromwert und denselben Merkmalen auswechseln.
Prüfen, ob der Befehl effektiv empfangen wird. Falls der Befehl am Eingang PP
angelangt, muss die jeweilige LED „PP" aufleuchten, wenn dagegen der Funksender
benutzt wird, muss die BLUEBUS-LED zweimal schnell blinken.
Zählen, wie oft die Blinkleuchte blinkt und nach den Angaben in Tabelle 19 überprüfen.
Die gewählte Kraft könnte für das Tor zu gering sein. Prüfen, ob Hindernisse vorhan-
den sind und ggf. eine stärkere Kraft wählen.
Prüfen, dass während der Bewegung Spannung an der Klemme FLASH der Blinkleuchte
anliegt (da intermittierend, ist der Spannungswert ca. 10-30Vcc nicht von Bedeutung); wenn
Spannung vorhanden ist, liegt das Problem an der Glühbirne, die mit einer anderen mit
denselben Merkmalen ersetzt werden muss; wenn keine Spannung vorhanden ist, könnte
eine Überlastung am Ausgang FLASH erfolgt sein; prüfen, ob das Kabel kurzgeschlossen ist.
Prüfen, welche Funktion für den Ausgang SCA programmiert ist (Tabelle 7).
Wenn die Kontrolllampe eingeschaltet sein sollte, prüfen, ob ca. 24Vcc Spannung an der Klemme
SCA anliegen; wenn Spannung vorhanden ist, liegt das Problem an der Glühbirne, die mit einer
anderen mit denselben Merkmalen ersetzt werden muss; wenn keine Spannung vorhanden ist,
könnte eine Überlastung am Ausgang SCA erfolgt sein; prüfen, ob das Kabel kurzgeschlossen ist.
F1
oder
3s
und
F2
Beispiel
SET
3s
∑
L1
SET
L8
SET
SET
