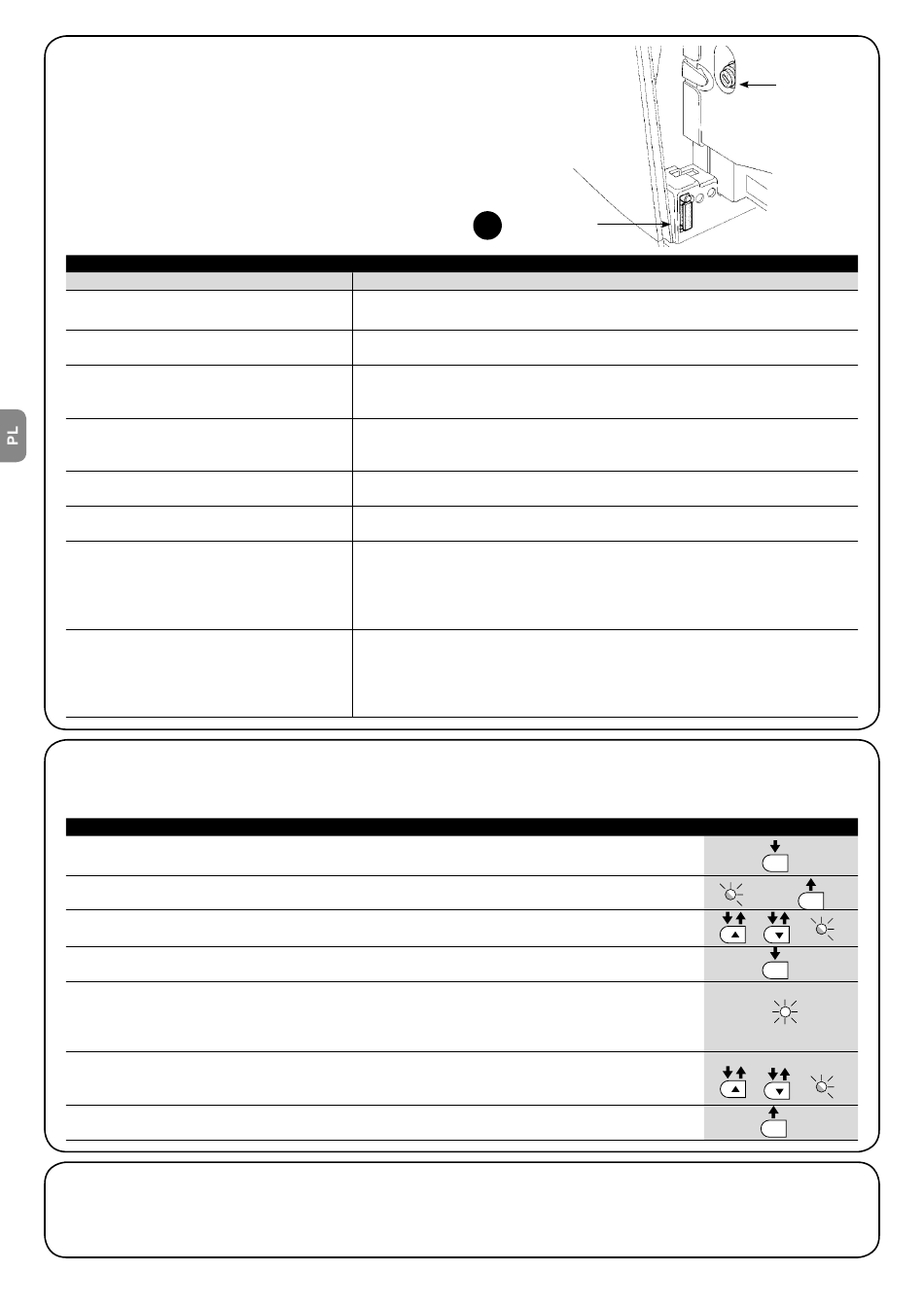

7.6) Rozwiązywanie problemów
W tabeli nr 17 można znaleźć przydatne wskazówki do rozwiązania
problemów, jakie mogą pojawić się w czasie instalowania lub w przy-
padku uszkodzenia.
Tabela 17 wyszukiwanie usterek
Objawy
Nadajnik radiowy nie steruje bramą i dioda na
nim nie zapala się.
Nadajnik radiowy nie steruje bramą ale dioda na
nim zapala się.
Nie można wykonać żadnego manewru i dioda
„BLUEBUS" nie pulsuje.
Nie można sterować żadnym manewrem i lam-
pa nie świeci się pulsując.
Nie można sterować bramą a dioda wykonuje
kilka mignięć.
Manewr rozpoczyna się, lecz zaraz po tym
następuje cofnięcie bramy.
Manewr jest wykonywany w sposób prawidłowy,
ale nie działa lampa ostrzgawcza.
Manewr jest wykonywany w sposób
prawidłowy, ale nie działa kontrolka SCA.

7.6.1) Wykaz dotychczasowych anomalii

ROBUS umożliwia wyświetlenie ewentualnych anomalii, jakie pojawiły się w czasie ostatnich 8 manewrów, na przykład przerwanie manewru z
powodu zadziałania fotokomórki lub listwy. W celu dokonania kontroli listy anomalii należy postępować w sposób podany w tabeli 18.
Tabela 18 wykaz anomalii
1. Wcisnąć i trzymać wciśnięty przycisk [Set] przez około 3 sekundy
2. Zwolnić przycisk [Set] kiedy dioda kontrolna L1 zacznie migać
3. Wciskać przyciski [s] lub [t] aby zmienić położenie pulsującej na L8, to znaczy „diody wejściowej" dla
parametru „Wykaz anomalii" lub L8.
4. Wcisnąć i trzymać wciśnięty przycisk [Set]; przycisk [Set] musi być wciśnięty podczas wszystkich
kroków 5 i 6.
5. Odczekać około 3 sek. a następnie zaświecą się diody odpowiadające manewrom, podczas których
pojawiły się anomalie. Dioda L1 wskazuje wynik ostatniego manewru, dioda L8 wskazuje wynik manewru
ósmego od końca. Jeśli dioda jest włączona, oznacza to, ze podczas manewru miały miejsce anomalie,
jeśli dioda jest zgaszona, oznacza to, ze manewr został wykonany bez wystąpienia żadnej anomalii.
6. Wcisnąć przyciski [s] i [t] w celu dokonania wyboru odpowiedniego manewru:
Odpowiednia dioda wykona ilość mignięć równą tej jaka normalnie pojawia się na sygnalizatorze po
zaistnieniu anomalii (patrz tabela 19).
7. Zwolnić przycisk [Set]

7.7) Diagnostyka i sygnalizacja

Niektóre urządzenia posiadają możliwość specjalnej sygnalizacji, za
pomocą której można łatwo określić stan działania lub ewentualne
działanie nieprawidłowe.
20 – Polski
29
Zalecane kontrole
Sprawdzić, czy baterie nadajnika nie wyczerpały się, ewentualnie je wymienić.
Sprawdzić czy nadajnik jest prawidłowo wczytany do odbiornika radiowego.
Sprawdzić, czy ROBUS jest zasilany napięciem z sieci.
Sprawdzić, czy bezpieczniki nie są przepalone; w takim przypadku należy ustalić
przyczynę usterki, a następnie wymienić bezpieczniki na nowe o takiej samej wartości
prądu i pozostałych danych
Sprawdzić, czy polecenie jest rzeczywiście odbierane. Jeśli polecenie dochodzi do
wejścia PP to odpowiednia dioda „PP" musi się zapalić; jeśli natomiast jest użyty
nadajnik radiowy, to dioda „BLUEBUS" musi wykonać dwa szybkie mignięcia.
Policzyć ilość mignięć i sprawdzić zawartość wskazówek z tabeli 19.
Wybrana siła może być za mała dla tego rodzaju bramy. Sprawdzić czy nie ma
przeszkód i ewentualnie wybrać większą siłę.
Sprawdzić, czy podczas manewru jest napięcie na zacisku FLASH lampy ostrzegawc-
zej, (ponieważ jest to sygnał przerywany, wartość napięcia nie ma znaczenia: około
10-30Vps); jeśli napięcie jest, to przyczyną będzie uszkodzona żarówka, którą należy
wymienić na inną o takich samych parametrach; jeśli brak napięcia, może to być
przeciążenie na wyjściu FLASH. Sprawdzić, czy nie ma zwarcia na przewodzie.
Sprawdzić rodzaj funkcji zaprogramowanej dla wyjścia SCA (tabela 7).
W momencie, gdy kontrolka powinna być zapalona, należy sprawdzić napięcie na
zacisku SCA (około 24Vps); jeśli napięcie jest, to przyczyną będzie uszkodzona żarówka,
którą należy wymienić na inną o takich samych parametrach; jeśli brak napięcia, może
być to przeciążenie na wyjściu SCA. Sprawdzić, czy nie ma zwarcia na przewodzie.
F1
3s
F2
Przykład
SET
3s
L1
SET
SET
I
SET
