7.3.2) Ingang STOP

STOP is de ingang die onmiddellijke onderbreking de manoeuvre
veroorzaakt (met een kortstondige omkering). Op deze ingang kun-
nen de inrichtingen met uitgang met normaal open contacten "NA"
aangesloten worden, maar ook inrichtingen met normaal gesloten
contacten "NC" of inrichtingen met een uitgang met constante weer-
stand 8,2kΩ, zoals bijvoorbeeld de contactlijsten.
Zoals voor BLUEBUS, herkent de besturingseenheid het soort
inrichting dat tijdens de herkenningsfase op de ingang STOP is aan-
gesloten (zie paragraaf "7.3.6 Herkennen van andere inrichtingen");
daarna wordt er een STOP veroorzaakt indien er zich een wijziging
ten opzichte van de herkende staat voordoet.
Door het uitvoeren van de juiste handelingen kunt u op de STOP-
ingang meer dan één inrichting aansluiten, ook al zijn die niet van
het hetzelfde type:
• Er kunnen meerdere NO inrichtingen parallel op elkaar aangeslo-
7.3.3) Fotocellen
Het systeem "BLUEBUS" biedt de mogelijkheid de besturingseenheid
via adressering met speciale jumpers de fotocellen te laten herkennen
en de correcte detectiefunctie toe te kennen. Adressering dient zowel
op TX als op RX uitgevoerd te worden (waarbij de jumpers op dezelfde
manier geplaatst moeten worden); hierbij dient u na te gaan of er geen
andere stellen fotocellen met hetzelfde adres bestaan.

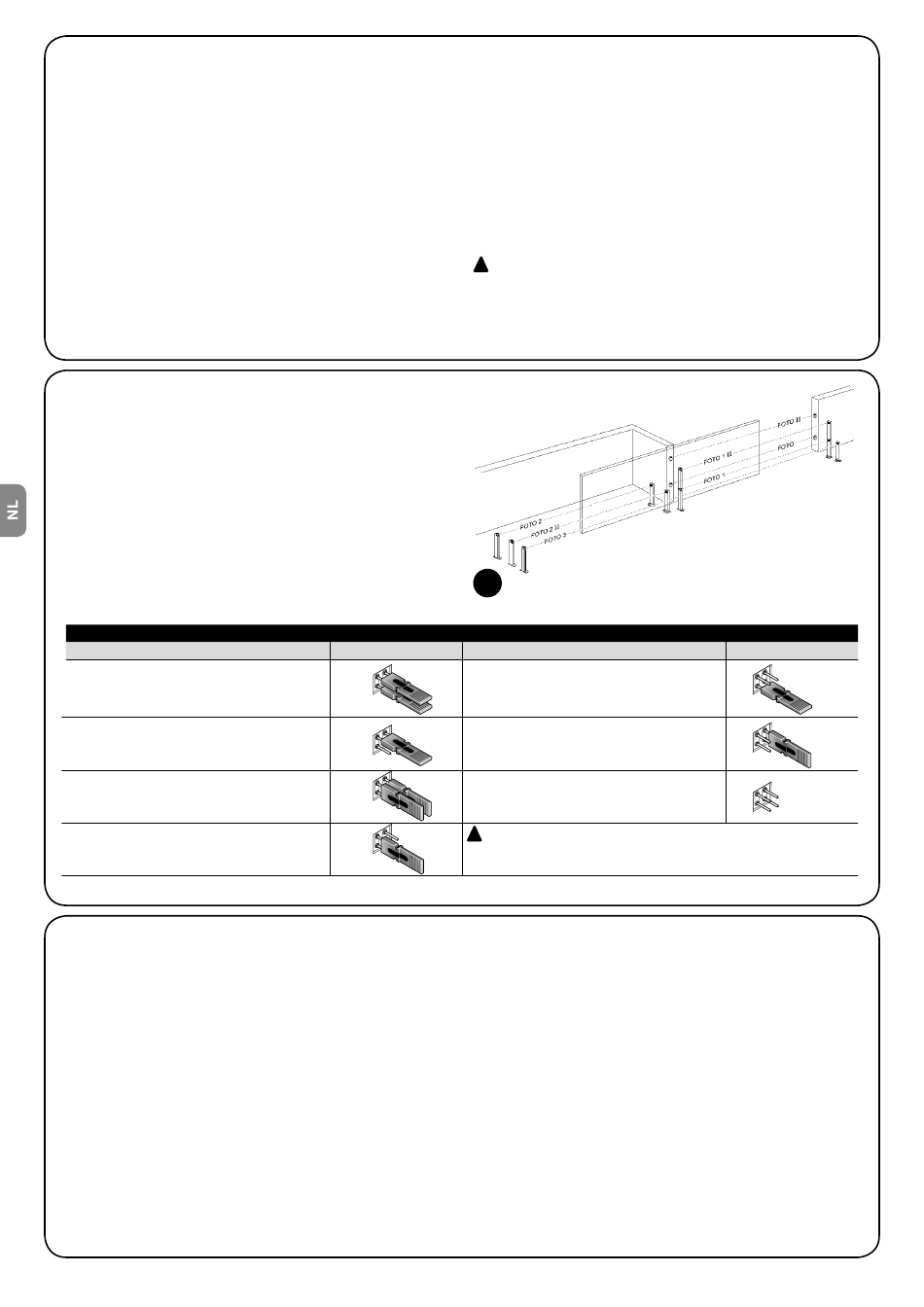

In een automatisme voor schuifpoorten met ROBUS is het mogelijk
de fotocellen te installeren zoals dat op afbeelding 24 is aangegeven.
Na het installeren of verwijderen van fotocellen dient er een herke-
ningsprocedure in de besturingseenheid uitgevoerd te worden zoals
dat in paragraaf "7.3.6 Herkennen van andere inrichtingen" beschre-
ven is.
Tabel 11: adressen van de fotocellen
Fotocel
FOTO
Fotocel buitenzijde h = 50
die bij het sluiten in werking treedt
FOTO II
Fotocel buitenzijde h = 100
die bij het sluiten in werking treedt
FOTO 1
Fotocel binnenzijde h = 50
die bij het sluiten in werking treedt
FOTO 1 II
Fotocel binnenzijde h = 100
die bij het sluiten in werking treedt
7.3.4) Fotosensor FT210B
De fotosensor FT210B verenigt in één enkele inrichting een systeem
voor krachtbeperking (type C volgens de norm EN12453) en een
detectie-inrichting voor obstakels op de optische as tussen de zen-
der TX en de ontvanger RX (type D volgens de norm EN12453). In de
fotosensor FT210B worden de signalen van de status van de con-
tactlijst via de straal van de fotocel verzonden waarbij de 2 systemen
in één enkele inrichting geïntegreerd worden. Het zenderdeel op de
mobiele vleugel wordt door batterijen van stroom voorzien waardoor
lelijke koppelingssystemen vermeden worden; speciale circuits ver-
minderen het verbruik van de batterij zodat er een levensduur van
maximaal 15 jaar gegarandeerd kan worden (zie de details van deze
schatting in de aanwijzingen voor dit product).
Eén enkele inrichting FT210B in combinatie met een contactlijst
(voorbeeld TCB65) maakt het mogelijk het veiligheidsniveau van de
"primaire contactlijst" te bereiken dat de norm EN12453 voor elk
"type gebruik" en "type activering" vereist.
16 – Nederlands
ten worden zonder beperking van het aantal daarvan.
• Er kunnen meerdere NC inrichtingen serieel op elkaar aangesloten
worden zonder beperking van het aantal daarvan.
• 2 inrichtingen met een uitgang met constante weerstand 8,2kΩ
kunnen parallel geschakeld worden; als er meer dan 2 inrichtingen
zijn via een „cascadeschakeling" op één enkele eindweerstand
van 8,2kΩ aangesloten worden.
• Een combinatie NA en NC is mogelijk door de 2 contacten parallel
te schakelen en met contact NC serieel een weerstand van 8,2kΩ
te verbinden (en dus is ook de combinatie van de 3 inrichtingen
mogelijk: NO, NC en 8,2kΩ).
!
Indien de ingang STOP gebruikt wordt om inrichtingen met
een veiligheidsfunctie aan te sluiten, garanderen alleen die
inrichtingen welke een uitgang met een constante weerstand
van 8,2kΩ hebben, de veiligheidscategorie 3 tegen storingen
volgens de norm EN 954-1.
24
Jumpers Fotocel
FOTO 2
Fotocel buitenzijde die bij het openen in
werking treed
FOTO 2 II
Fotocel binnenzijde die bij het openen
in werking treedt
FOTO 3
Eén enkele fotocel die het gehele
automatisme dekt
!
Installatie van FOTO 3 samen met FOTO II vereist dat de plaats
van de elementen waaruit de fotocel bestaat (TX - RX) zodanig is als
in de handleiding met aanwijzingen voor de fotocellen aangegeven is.
De fotosensor FT210B gecombineerd met contactlijsten "op een
weerstand" (8,2kΩ), is veilig voor wat betreft een afzonderlijk defect
(categorie 3 volgens EN 954-1). De inrichting beschikt over een
speciaal circuit ter voorkoming van botsingen dat interferentie met
andere detectie-inrichtingen voorkomt ook al zijn die niet gesynchro-
niseerd, en biedt de mogelijkheid andere fotocellen bij te plaatsen;
bijvoorbeeld indien er zware voertuigen door de poort gaan, waar
normaal gesproken een tweede fotocel op een hoogte van 1 m van
de grond geplaatst wordt.
Voor verdere informatie omtrent de manier van aansluiten en adres-
seren gelieve u de handleiding met aanwijzingen voor FT210B te
raadplegen.
