3.6) Описание электрических соединений
В настоящем параграфе приводится краткое описание элек-
трических соединений: для получения более подробной инфор-
мации см.параграф «7.3 Добавление или удаление устройств».
FLASH: выход для одной или двух проблесковых ламп типа
«LUCYB» или аналогичных с одной лампой на 12В максималь-
ной мощностью 21 Вт.
S.C.A.: выход «Индикатор открытых ворот»; можно подклю-
чить сигнальную лампу на 24В максимальной мощностью
4Вт Может быть запрограммирована для других функций;
см.параграф «7.2.3 Функции второго уровня».
BLUEBUS: к этой клемме могут подключаться только совме-
стимые устройства; они подключаются параллельно с исполь-
зованием только двух проводов, по одному из которых пода-
ется электрическое питание, а по второму - информационные
сигналы. Для получения более подробной информации о
BLUEBUS см.параграф «7.3.1 BLUEBUS».
СТОП: вход для устройств,
4) Заключительная проверка и запуск
Перед началом проверки и запуска системы автоматизации рекомендуется установить створку на половине хода, чтобы она
свободно передвигалась как при открывании, так и закрывании.

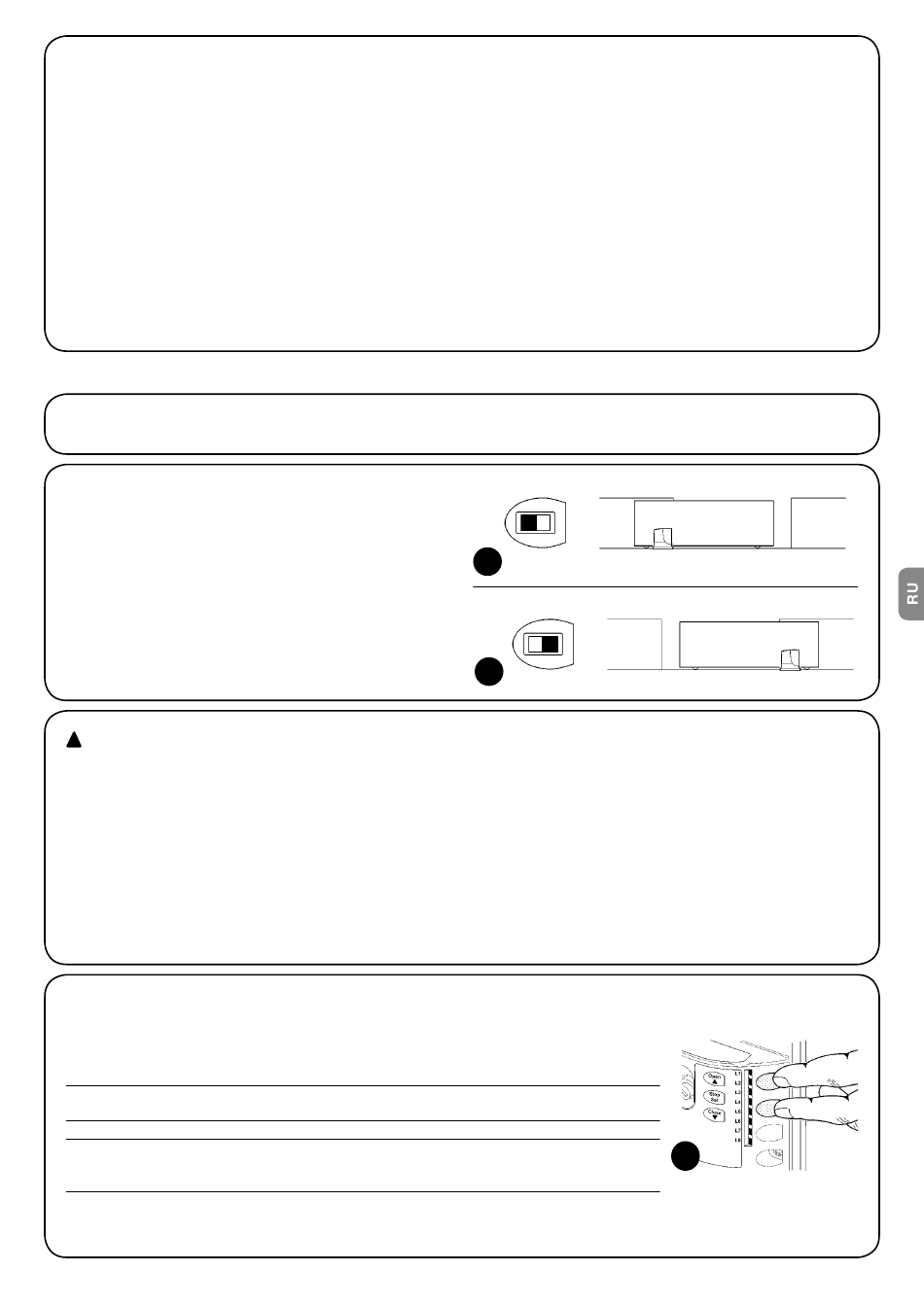

4.1) Выбор направления
Направление операции открывания выбирается в зависимости
от положения электропривода относительно створки. Если
створка двигается влево необходимо переместить переключа-
тель влево, как показано на рисунке 18, и если створка долж-
на двигаться вправо необходимо переместить переключатель
вправо, как показано на рисунке 19.
4.2) Подключение электропитания
!
Подключение электропитания к ROBUS должно произ-
водиться квалифицированным персоналом, обладающим
достаточным опытом, знаниями в соответствии с дей-
ствующим законодательством, стандартами и постанов-
лениями.
После подачи напряжения на ROBUS рекомендуется произ-
вести следующие простые проверки:
1. Удостовериться, что светодиодный индикатор BLUEBUS
регулярно мигает с частотой примерно одна вспышка в
секунду.
2. Удостовериться, что светодиодные индикаторы на фото
4.3) Распознавание устройств
После подачи питания блок управления должен распознавать устройства, подключенные ко входам BLUEBUS и СТОП. Перед
этим светодиодные индикаторы L1 и L2 мигают, сигнализируя о том, что необходимо произвести процедуру распознавания
устройств.
1. Нажать и удерживать нажатыми кнопки [s] и [Set]
2. Отпустить кнопки, когда светодиодные индикаторы L1 и L2 начнут быстро мигать (примерно
через 3 сек.)
3. Подождать несколько секунд, пока блок управления завершит распознавание устройств
4. Светодиодный индикатор СТОП должен оставаться включенным, пока не закончится процесс
распознавания, индикаторы L1 и L2 выключаются
(затем L3 и L4 начнут мигать)
Распознавание подключенных устройств может быть произведено в любой момент, даже после установки, например, после
добавления того или иного устройства; для выполнения распознавания см.параграф «7.3.6 Распознавание других устройств».
блокирующих или оста
навливающих выполнение
зуя специальные процедуры на входе, могут быть под-
ключены контакты типа «Нормально замкнутый», типа
«Нормально разомкнутый» или устройства с постоянным
сопротивлением. Для получения более подробной информации
о СТОП см.параграф «7 .3.2 Вход СТОП».
Пошагово: вход для устройств, управляющих движением в
Пошаговом режиме; возможно подключение контактов типа
«Нормально разомкнутые».
OPEN: вход для устройств, управляющих открытием; . возмож-
но подключение контактов типа «Нормально разомкнутые».
CLOSE: вход для устройств, управляющих закрыванием; воз-
можно подключение контактов типа «Нормально разомкну-
тые».
ANTENNA: вход для подключения антенны радиоприёмника
(антенна встроена в LUCY B).
18
19
элементах (как на TX, так и на RX) мигают; тип вспышек не
имеет значения, поскольку он зависит от других факторов.
3. Удостовериться, что проблесковая лампа, подключенная
к выходу FLASH и индикаторная лампа, подключенная к
выходу S.C.A., выключены
Если выше перечисленные условия не выполняются, необ-
ходимо немедленно выключить электропитание от блока
управления и внимательно проверить все электрические
соединения.
Подробную информацию по поиску и диагностике неисправ-
ностей см. главу «7.6 Поиск неисправностей».
текущей операции; исполь-
20
