Les robinetteries d'isolement doivent être actionnées dans l'ordre suivant:
Position de départ: toutes les vannes sont fermées
- Appliquer au transmetteur une pression correspondant au début de
mesure par l'intermédiaire du raccord de test de la robinetterie d'isolement
(2), la vanne d'arrêt (2B) étant ouverte.
- Vérifier le début de mesure et corriger le cas échéant (voir chapitre 4,
page 29).
- Fermer la vanne d'arrêt (2B).
- Ouvrir la vanne d'arrêt (4) sur le raccord de prise de pression.
- Ouvrir la vanne d'arrêt (2A).
1 Transmetteur
2 Robinetterie d'isolement
A Vanne d'arrêt du process
B Vanne d'arrêt pour le raccord
de test ou la vis de purge
3 Ligne d'impulsion
4 Vanne d'arrêt
6 Vanne de purge
9 Pot d'équilibrage

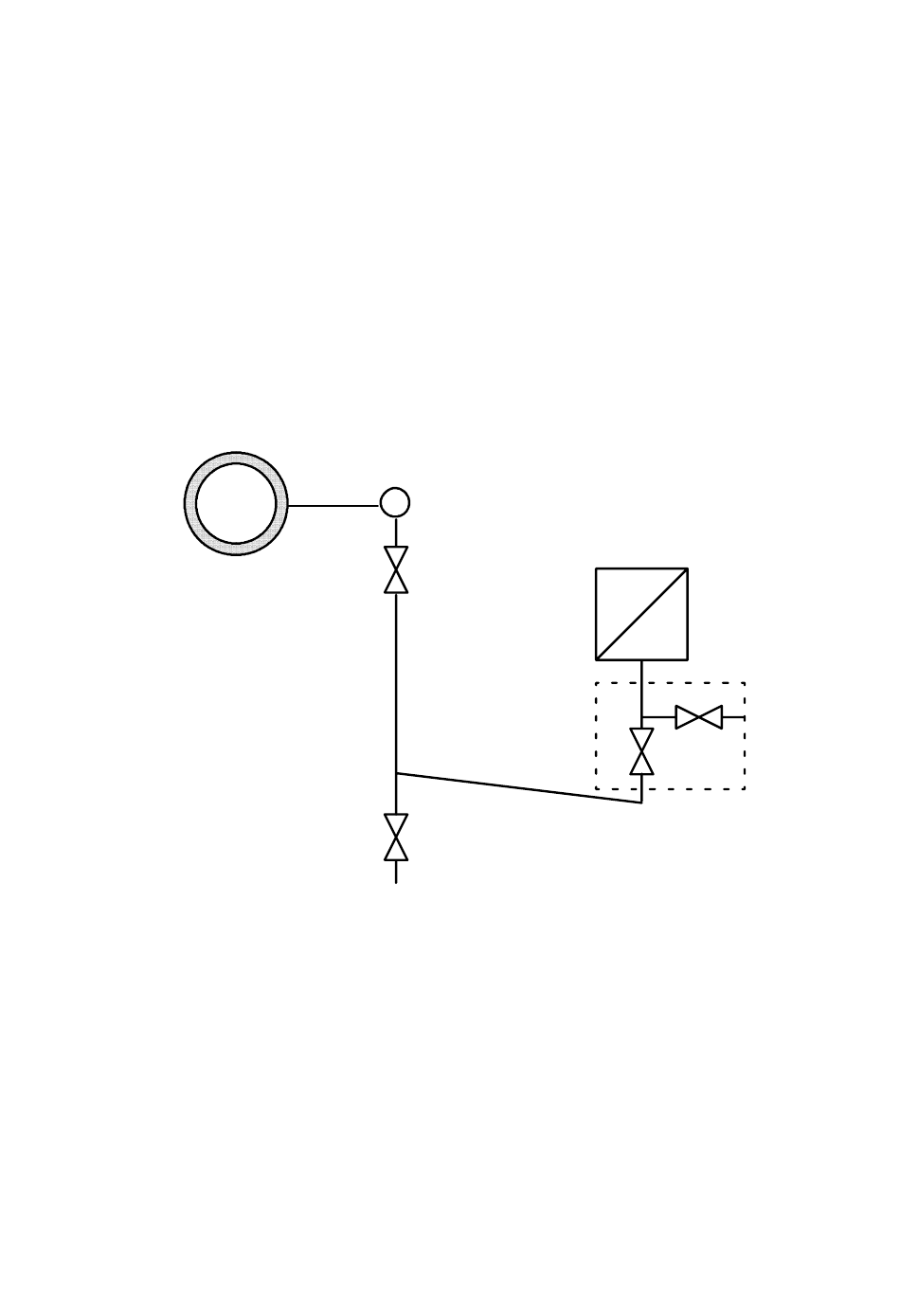

Figure 8 Mesure de vapeur
