7MF4010
- Medición de vapor
La valvulería tiene que accionarse en el siguiente orden:
Posición inicial: todas las válvulas cerradas
- Aplicar al transmisor la presión correspondiente al principio del margen, a
través del empalme de prueba de la valvulería (2), estando abierta la
válvula de paso (2B),
- comprobar el principio del margen y, si es necesario, corregirlo (véase el
capítulo 4, pág. 67),
- cerrar la válvula de paso (2B),
- abrir la válvula de paso (4) en el empalme de toma de presión,
- cerrar la válvula de paso (2A).

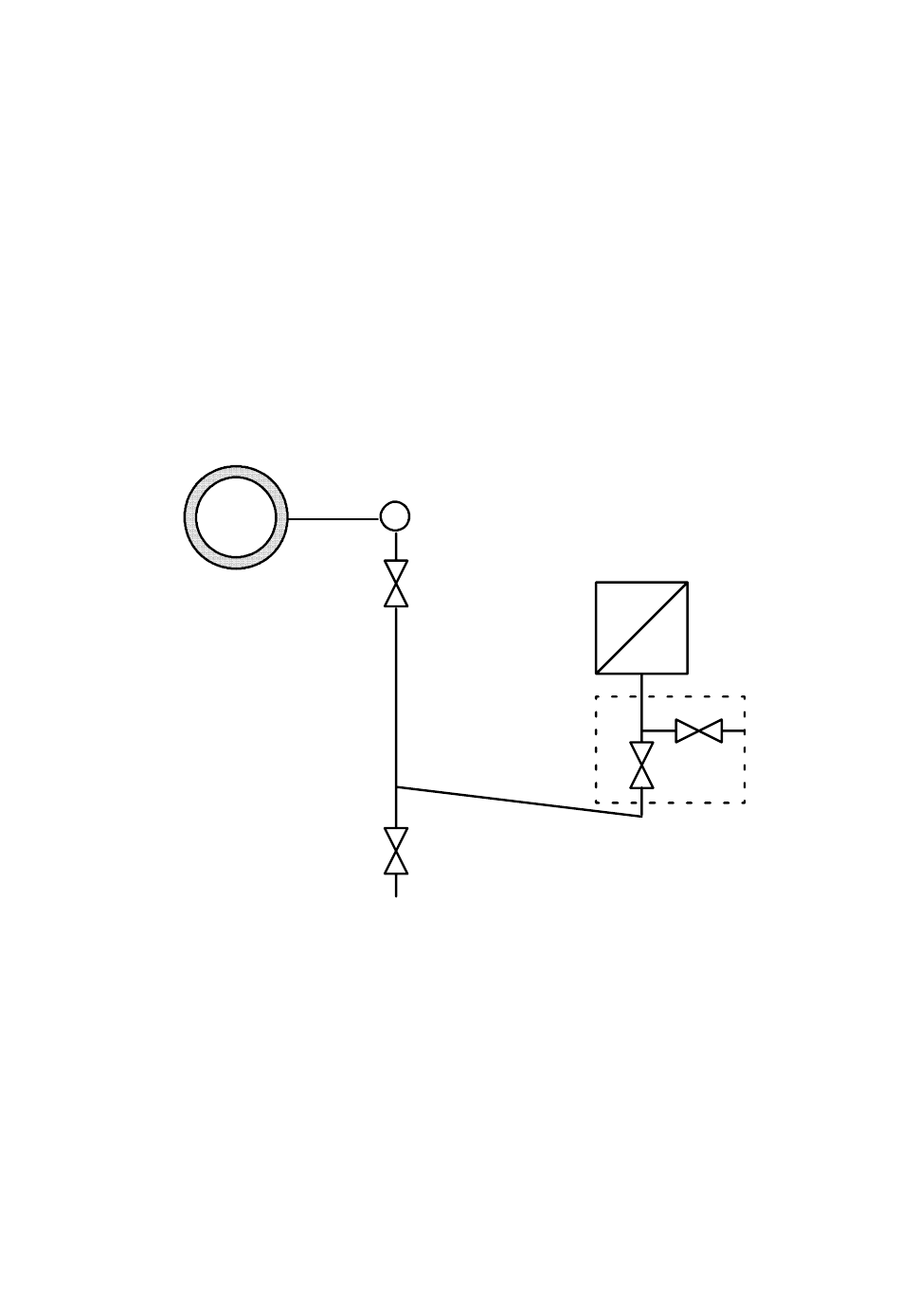

1 Transmisor
2 Valvulería
A Válvula de paso hacia el
proceso
B Válvula de paso para
empalme de prueba o
tornillo de aireación
3 Tubería de presión
4 Válvula de paso
6 Válvula de escape
9 Depósito de compensación
Figura 8 Medición de vapor
66
9
4
3
6
Instrucciones de servicio
1
2B
2A
SITRANS P, MK II
C73000-B5650-C100-02
2
