Manuale di operativo

- Misurazione di liquidi

Posizione iniziale: tutte le valvole chiuse
- Portare al trasduttore la pressione che corrisponde all'inizio scala tramite il
collegamento di prova della armatura di intercettazione 2 a rubinetto di
intercettazione (2B) aperto.
- Verificare l'inizio scala e correggerlo se necessario (vedere capitolo 4,
pag. 105),
- Chiudere il rubinetto di intercettazione (2B),
- Aprire la valvola di intercettazione (4) sul raccordo di prelievo,
- Aprire la valvola di intercettazione (2A).
1 Trasduttore
2 Armatura di intercettazione
A Valvola di intercettazione verso
il processo
B Valvola di intercettazione per
l'attacco di controllo o vite
di sfiato
3 Condotto della pressione
4 Valvola di intercettazione
6 Valvola di sfiato

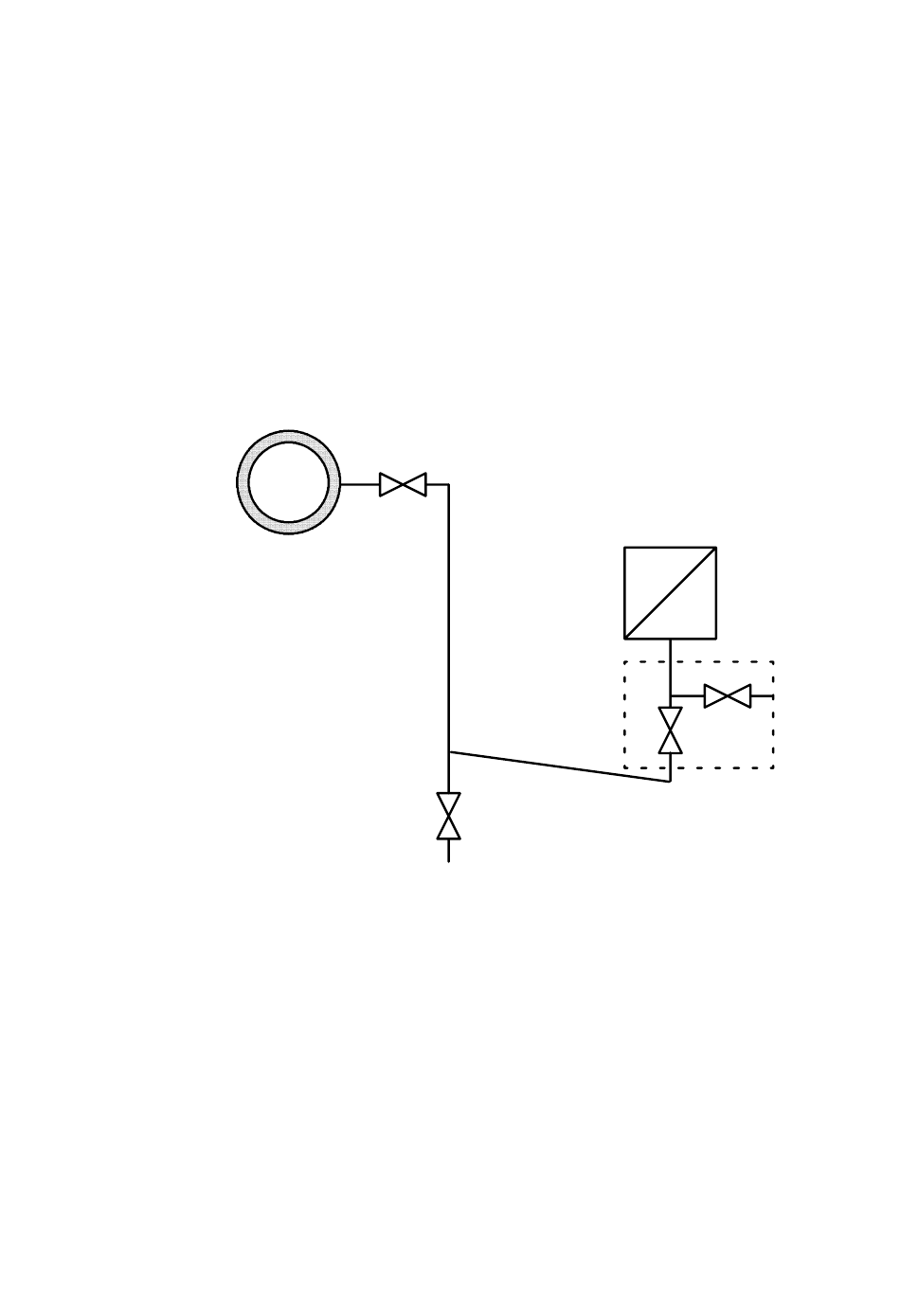

Figura 7 Misurazione di liquidi
SITRANS P, MK II
C73000-B5650-C100-02
4
3
6
7MF4010
1
2B
2A 2
103
